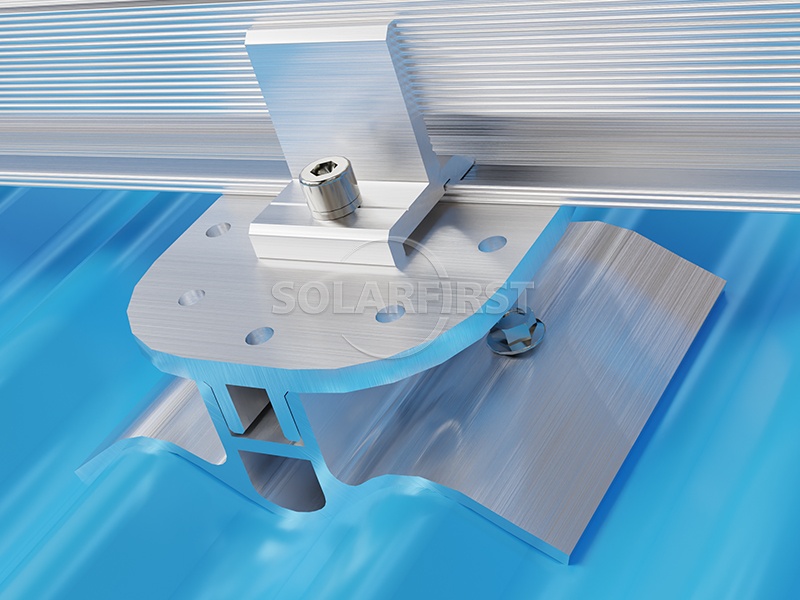

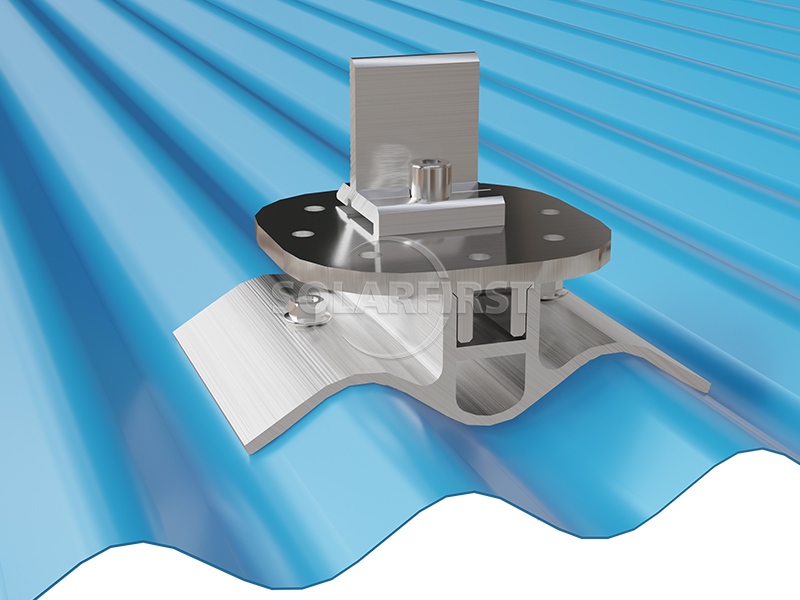

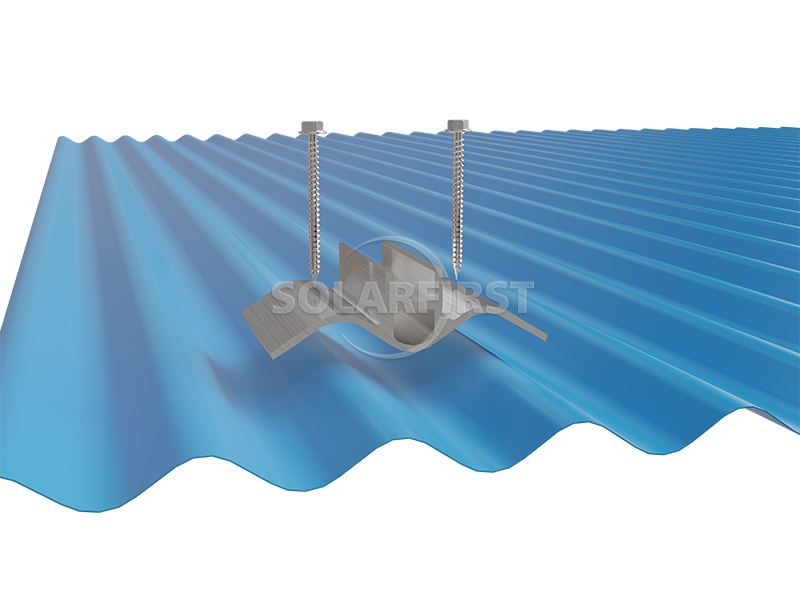

A non-destructive installation fixture specially designed for wave-shaped color steel tile roof photovoltaic systems. The fixture is made of high tensile strength aluminum and, through a unique clamping structure, firmly fixes the solar panel system at the peak of the wave tiles without penetrating the roof panel. This fundamentally solves the potential roof leakage problems caused by traditional installation methods and is an ideal installation solution for industrial and commercial rooftop photovoltaic projects.
色/外観のオプション :
Silver black材質と表面処理 :
AL6005-T5認証 :
ISO，SGS01 製品説明

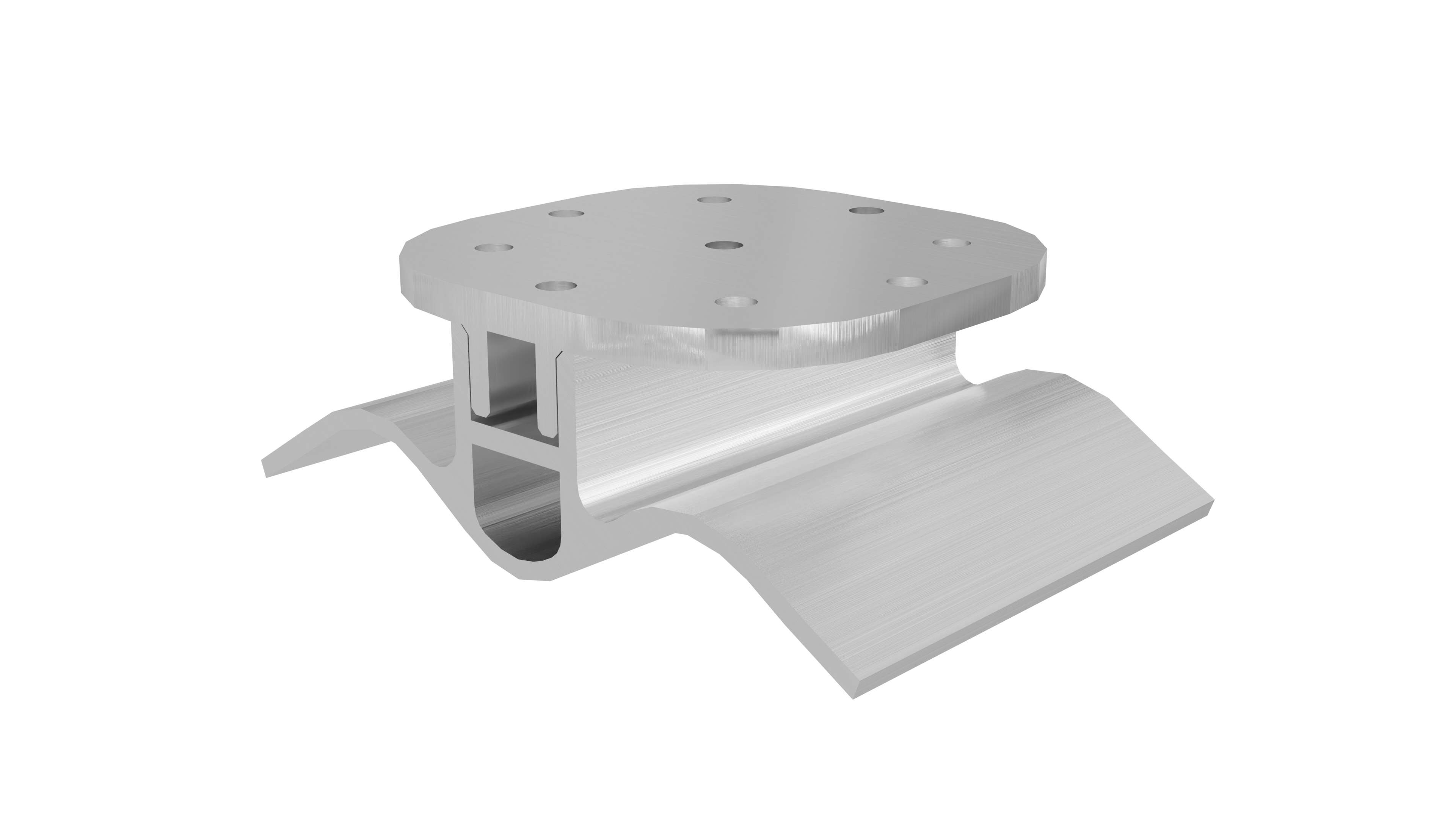

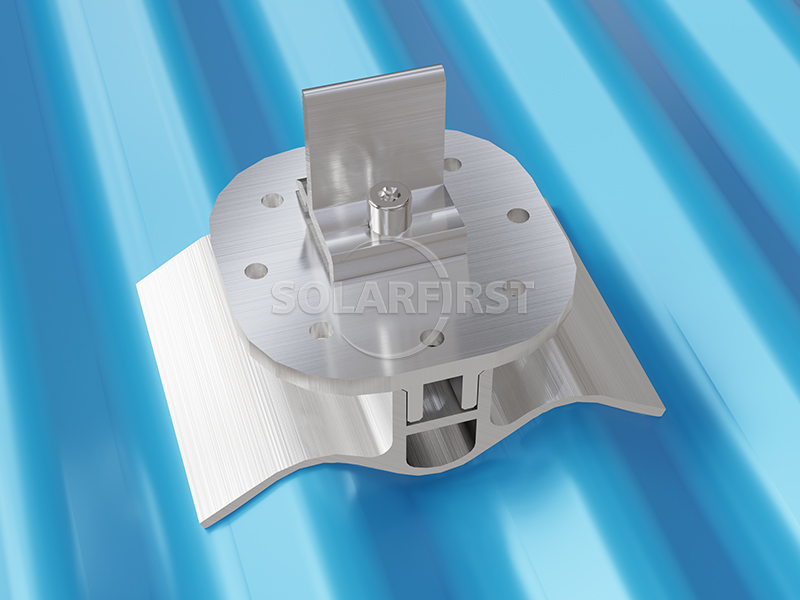

この波形屋根クランプマウントは、波形金属屋根板用に設計されており、商業施設、工業施設、住宅など、あらゆる用途に適しています。シンプルで軽量な構造により、迅速かつ低コストで設置が可能です。
このシステムは屋根構造への追加負荷を最小限に抑えます。アルマイト処理されたアルミニウムAL6005-T5とステンレス鋼SUS304で作られており、優れた耐腐食性と耐久性を備えています。ソーラールーフマウントキットは、L字型脚または調整脚と組み合わせて使用することで、必要に応じてパネルの高さを調整したり、傾斜角度を変更したりできます。

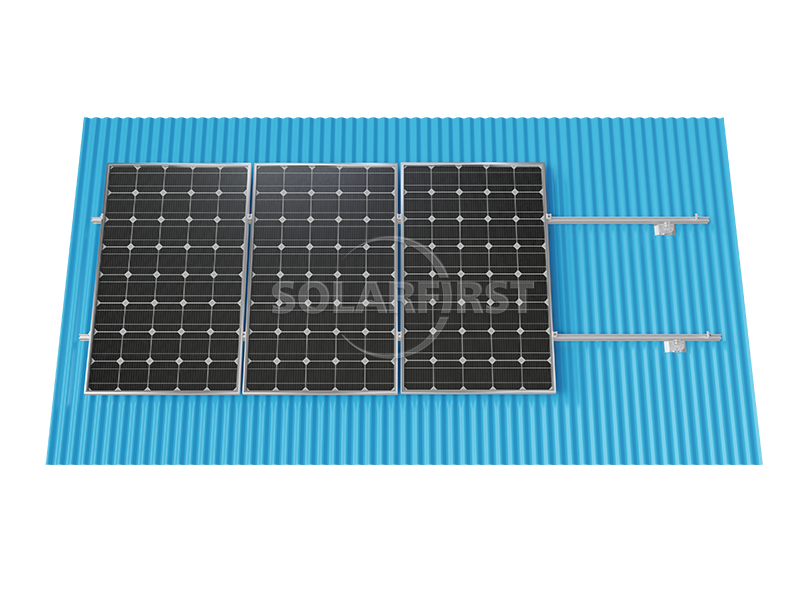

フレーム付きとフレームレスの両方の太陽光発電モジュールに対応するこれらの金属製屋根取付ブラケットは、複雑な調整なしにしっかりと固定できるため、材料費と人件費の削減に役立ちます。設置は横向きでも縦向きでも可能で、さまざまなプロジェクト要件に対応します。

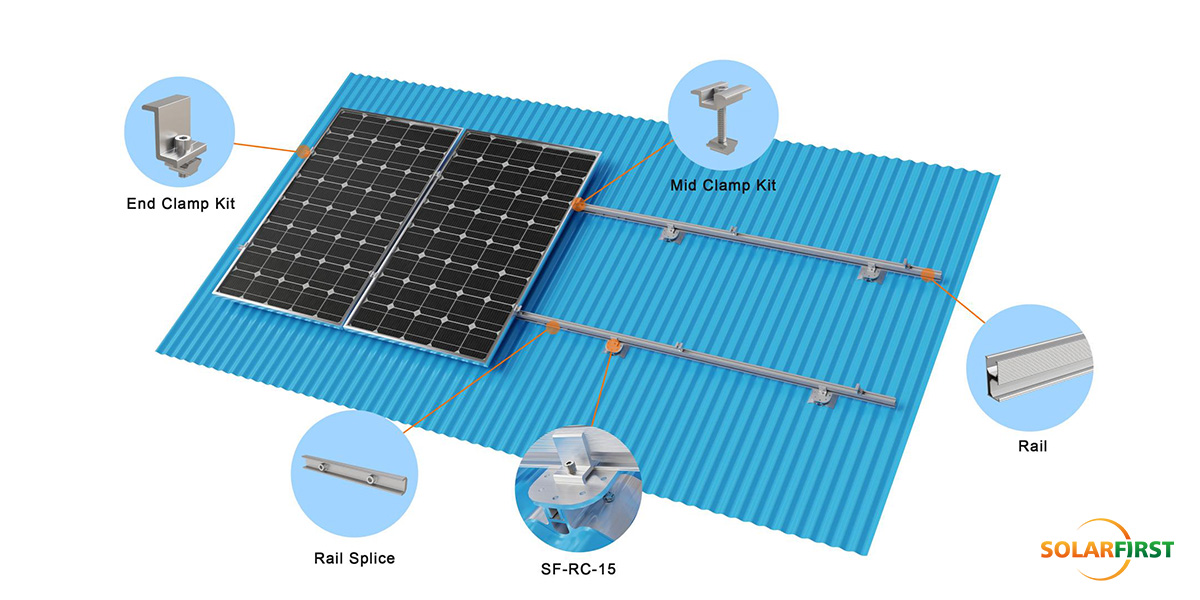

02 付属品回路図

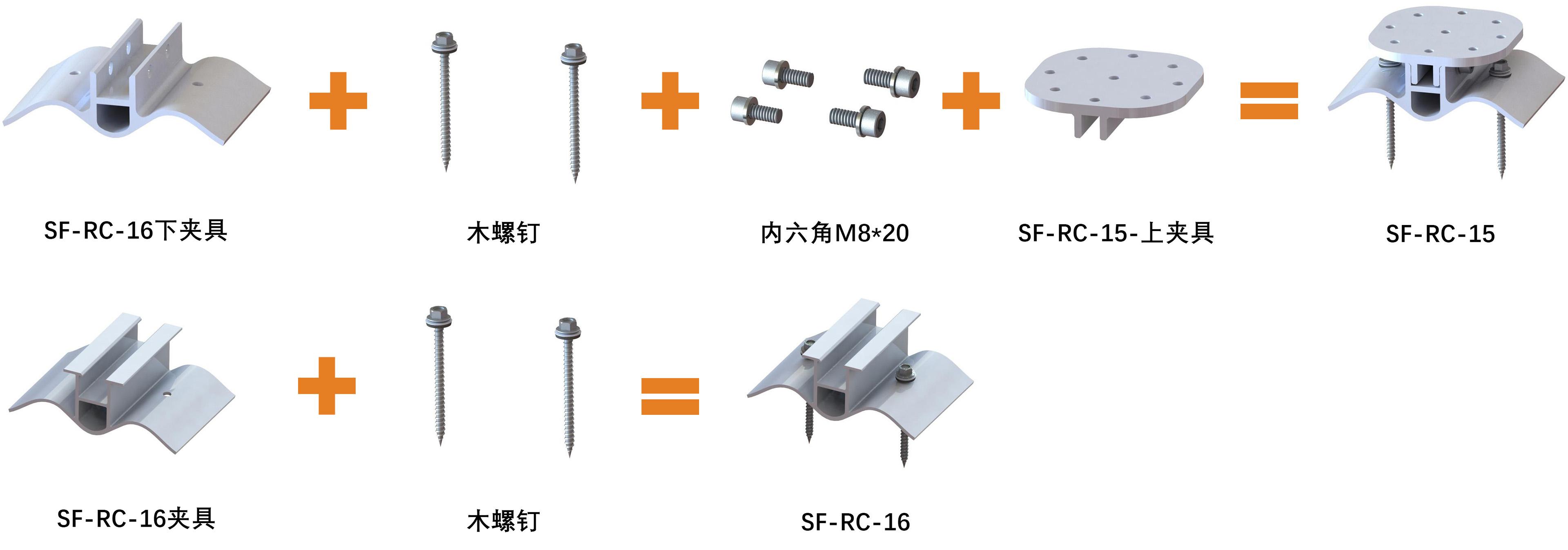

03 製品構成
| 寸法（mm） | A | b | ℃(°） |
| SF-RC-15 | 76 | 21(R) | 112 |
| SF-RC-16 | 76 | 21(R) | 112 |
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | 波状の金属瓦屋根 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 屋根と平行 |
| 主な素材 | アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保証 | 10年間の保証 |
05 業界応用シナリオ
✔ 製造工場：自動車・電子工場の屋上
✔ コールドチェーン物流センター：大型倉庫屋根
✔ 農業用温室のアップグレード：軽量鉄骨温室
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。
09 プロジェクト事例
