01 製品説明

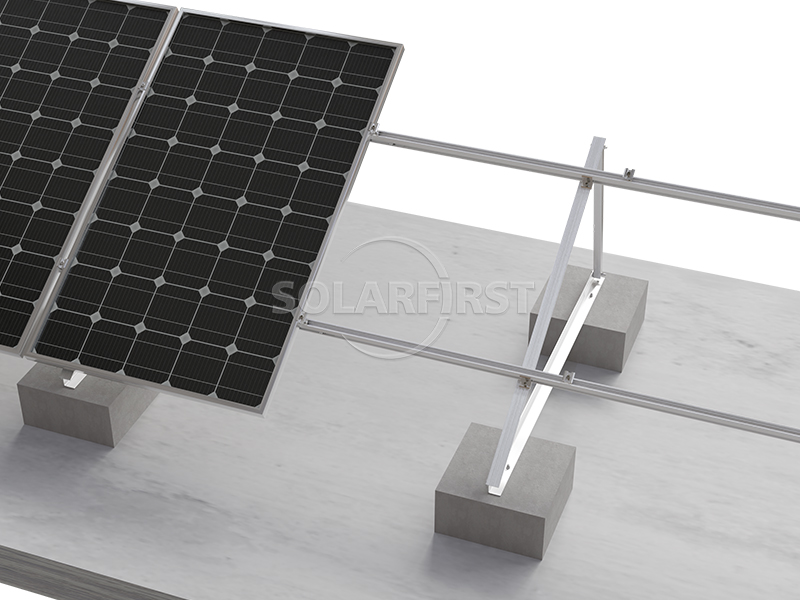

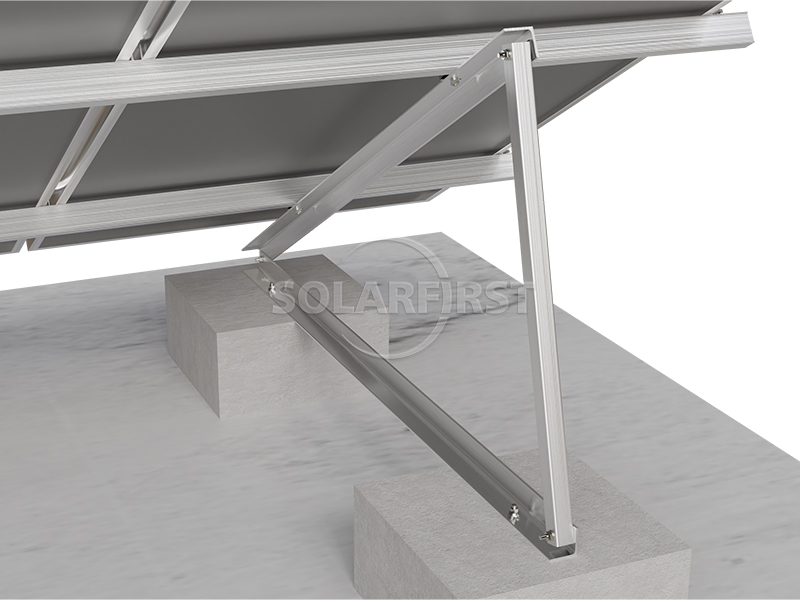

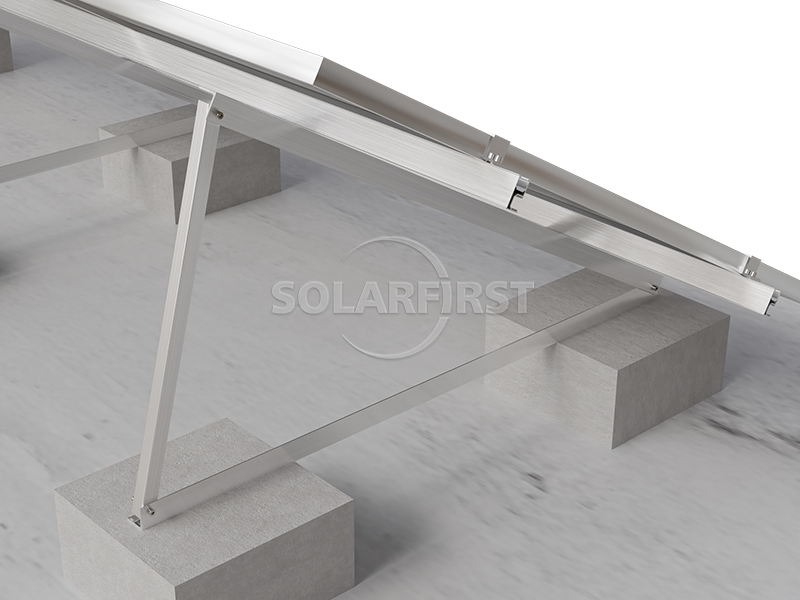

SFコンクリートルーフ - 固定式トライアングルは、コンクリート平屋根向けに特別に設計された高度な太陽光発電架台システムです。この革新的な固定式傾斜トライアングル架台システムは、独自の三角形設計により構造安定性を確保しながら、迅速かつ非貫通式の設置を可能にします。

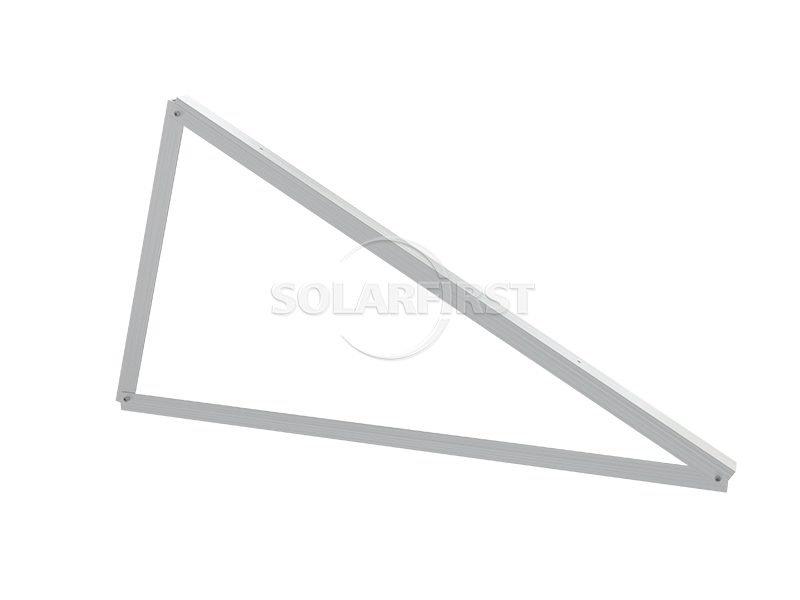

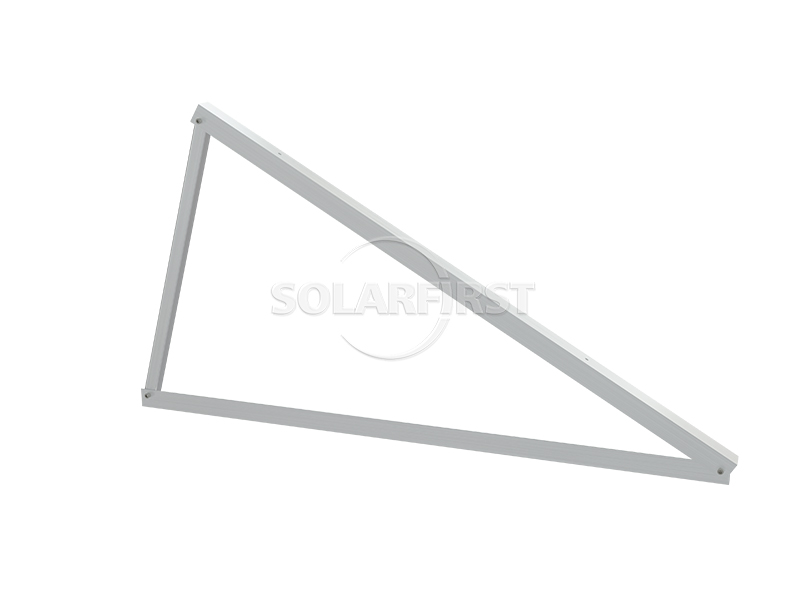

特殊な三角傾斜式太陽光発電架台システムとして、5°、10°、15°の傾斜角度から信頼性の高いオプションを提供し、発電量を最適化します。システムの三角ブラケットとモジュールクランプは工場で組み立て済みであるため、設置時間と労力を大幅に削減できます。この固定式三角コンクリート屋根ソリューションは、住宅用および商業用のコンクリート屋根構造に完全に適合するだけでなく、必要に応じて地上設置型にも対応します。
耐久性を重視して設計されたこのシステムは、最大60m/sの風荷重と1.4kN/m²の積雪荷重に耐えます。ASCE7-05およびJIS C8955:2017を含む国際規格に準拠し、耐腐食性アルマイト処理アルミニウムAL6005-T5とステンレス鋼SUS304で構成されています。10年間の保証が付いたこの架台システムは、コンクリート屋根への太陽光発電設備設置において、費用対効果が高く信頼性の高いソリューションを提供します。

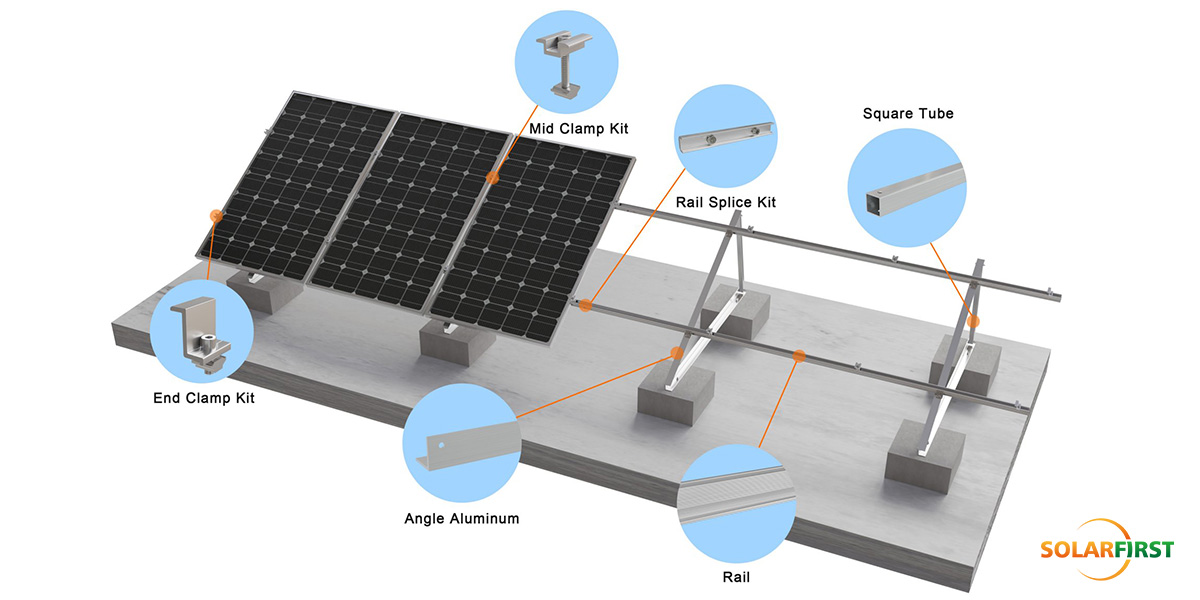

02 付属品回路図

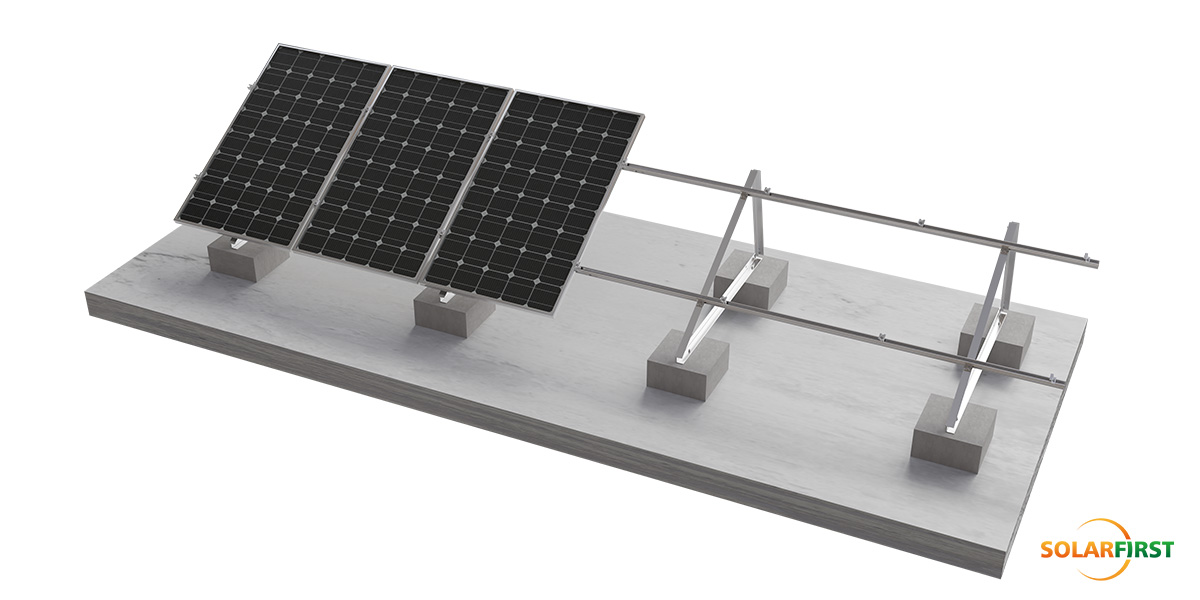

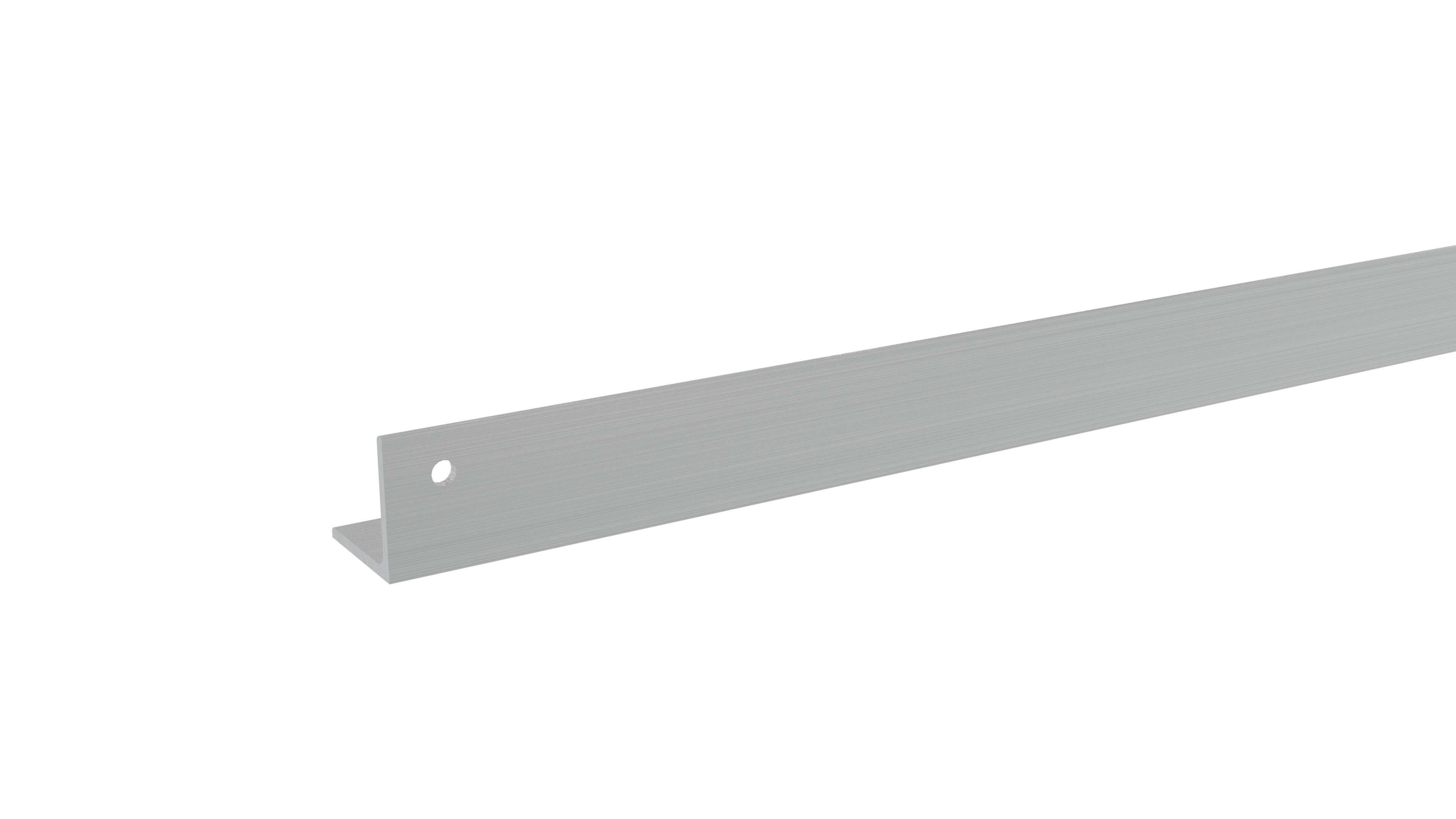

03 製品構成
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | コンクリート平屋根/地上発電所 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 5°、10°、15° |
| 主な素材 | アルマイト処理アルミニウム AL6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保証 | 10年間の保証 |
05 業界応用シナリオ
✔ 住宅用コンクリート平屋根
✔ 商業ビルのセメント平屋根
✔ 地上設置型太陽光発電所プロジェクト
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

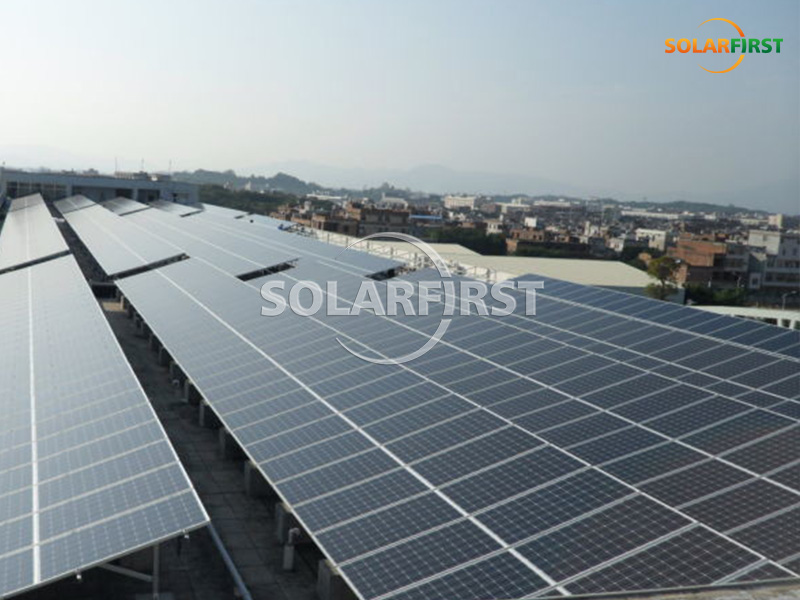

09 プロジェクト事例
