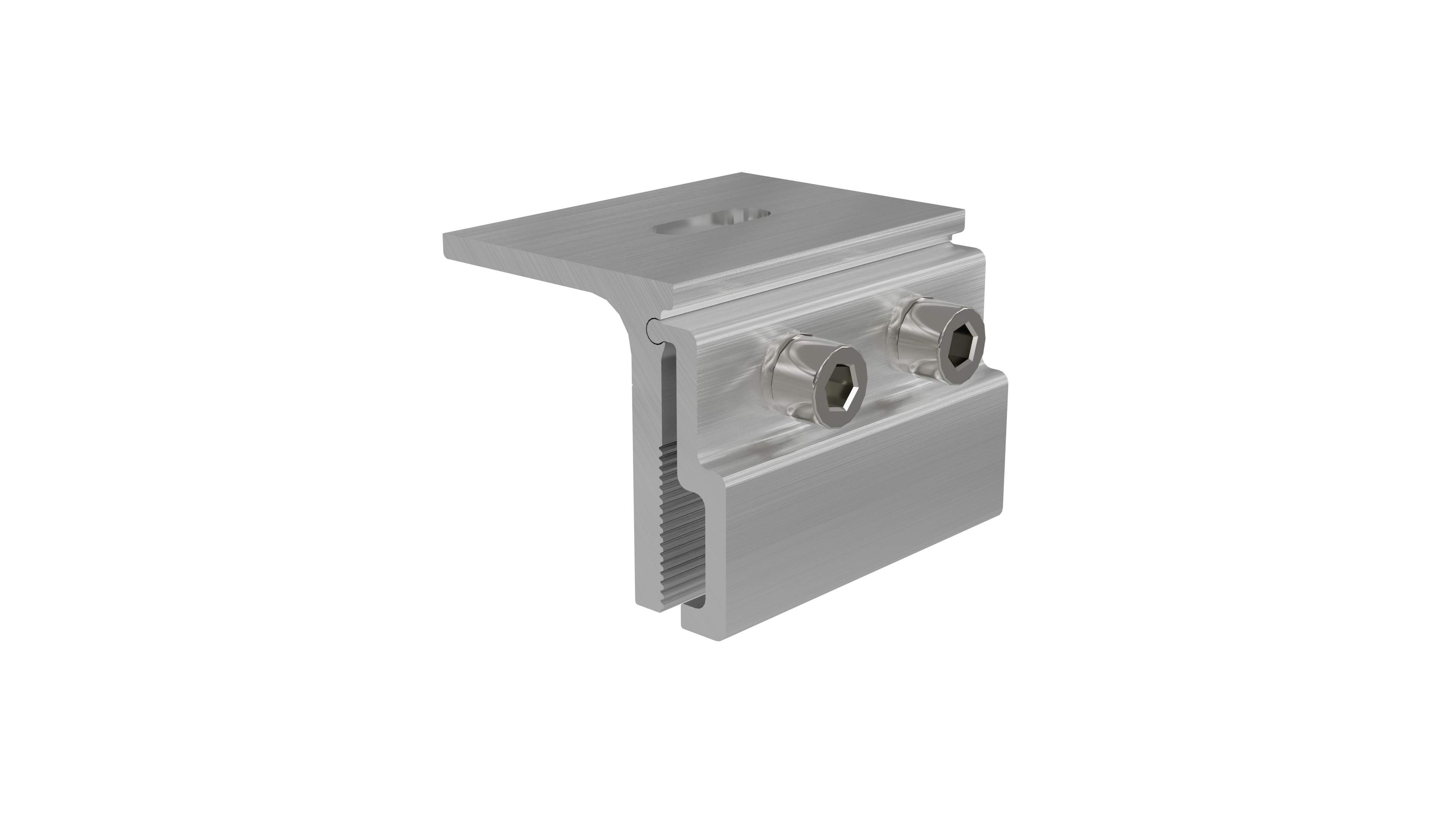

Standing seam roof clamps are non-penetrating devices used to securely attach various accessories, such as solar panels, snow guards, and fall protection systems, to standing seam metal roofs without drilling or damaging the roof surface.
色/外観のオプション :
Silver black材質と表面処理 :
Anodized Aluminum 6005 T5, Stainless Steel 304認証 :
ISO，SGS01 製品説明

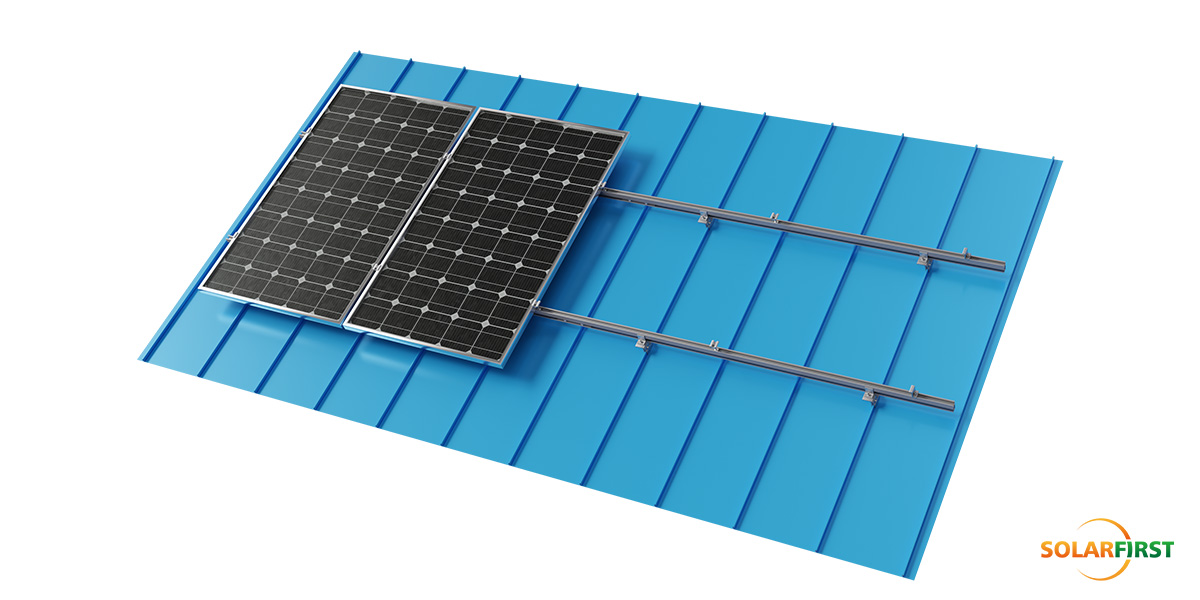

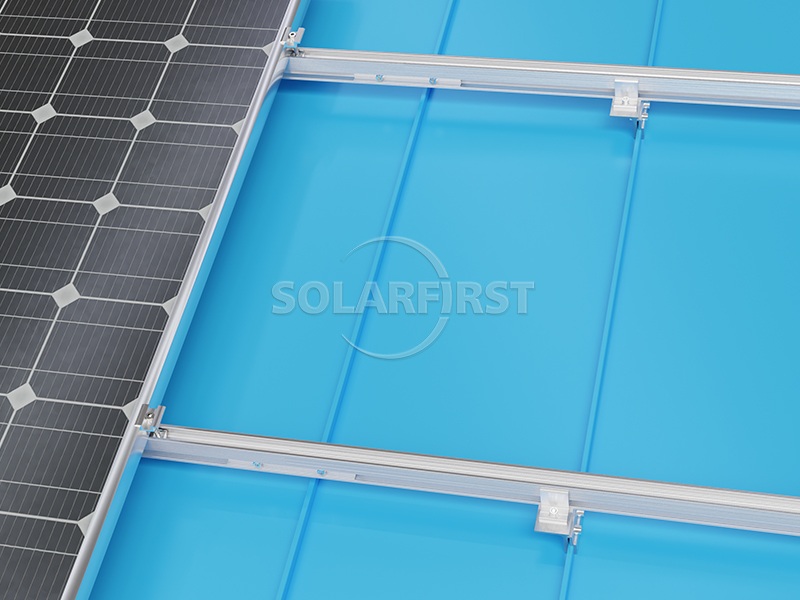

スタンディングシームルーフクランプ付きSFメタルルーフマウントは、スタンディングシームおよびシームロックタイプの金属屋根システム向けに特別に設計された、スタンディングシームメタルルーフ用ソーラーマウントソリューションです。この非貫通式ラックシステムは、屋根の強度を維持しながら、迅速な設置とコスト効率を実現する安全な設置ソリューションを提供します。

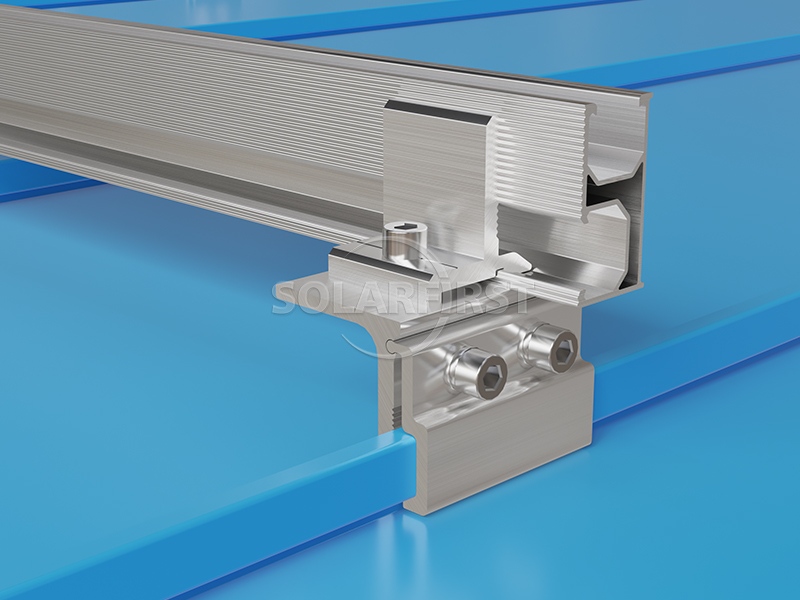

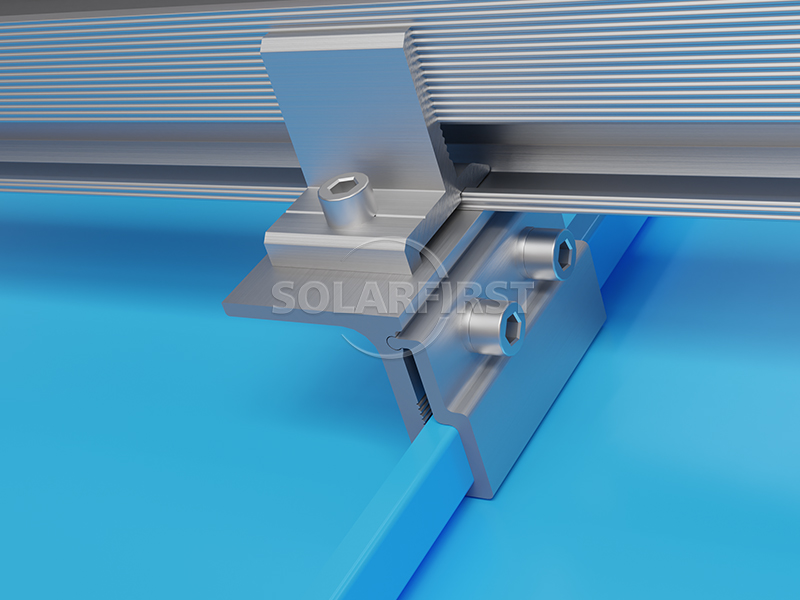

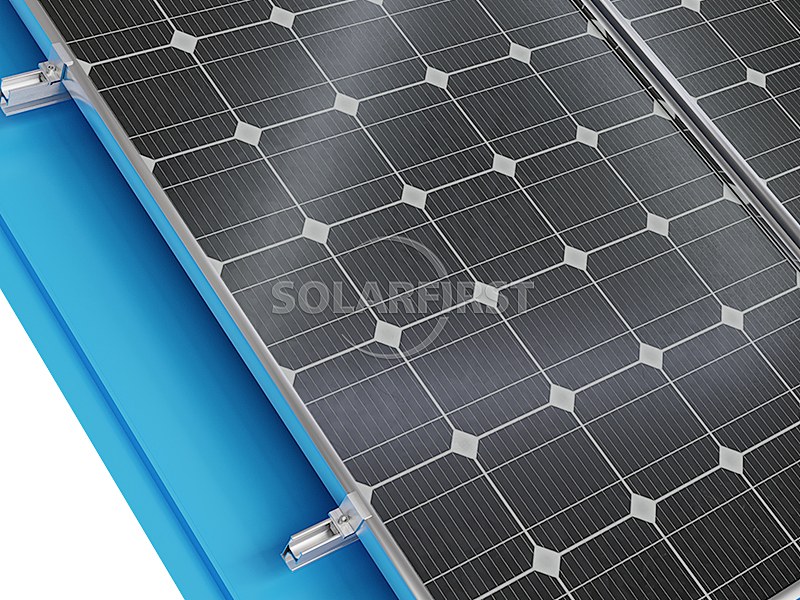

このシステムは、精密に設計された立体シームブラケットを備えており、屋根を貫通することなく、様々な立体シーム屋根プロファイルにしっかりと固定できます。これらの特殊な金属製屋根取り付けブラケット部品は、軽量アルミレールと連動して荷重を均等に分散し、屋根構造への追加的なストレスを最小限に抑えます。この完全なソーラールーフマウントシステムには、モジュールを屋根面と平行に保ちながら、安全で信頼性の高い固定を提供する、特別に設計されたソーラーパネルクリップが含まれています。
柔軟性を高めるため、スタンディングシームクランプはL字型フットブラケットと組み合わせることで、太陽光モジュールの最適な設置角度と高さを実現できます。耐久性と性能を重視して設計されたこの架台は、最大60 m/sの風荷重と1.4 kN/m²の積雪荷重に耐えます。ASCE7-05およびJIS C8955:2017を含む国際規格に準拠したこのシステムは、耐腐食性アルマイト処理アルミニウムAL6005-T5とステンレス鋼SUS304で構成されています。10年間の保証が付いたこのスタンディングシーム架台は、金属屋根への太陽光発電設備において、信頼性と費用対効果に優れたソリューションを提供します。

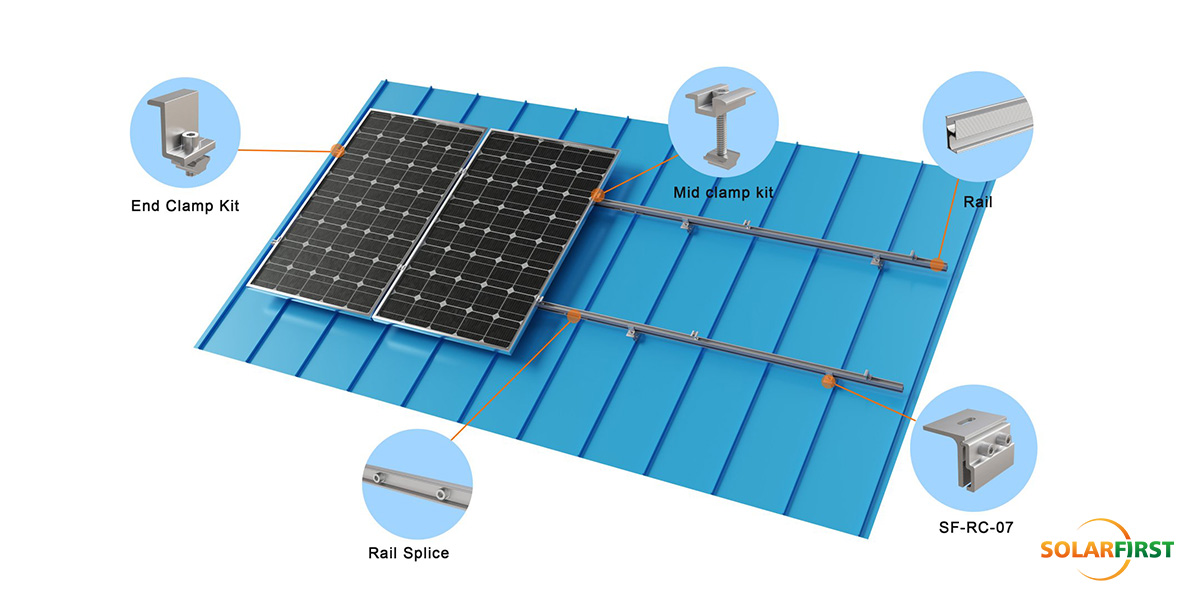

02 付属品回路図

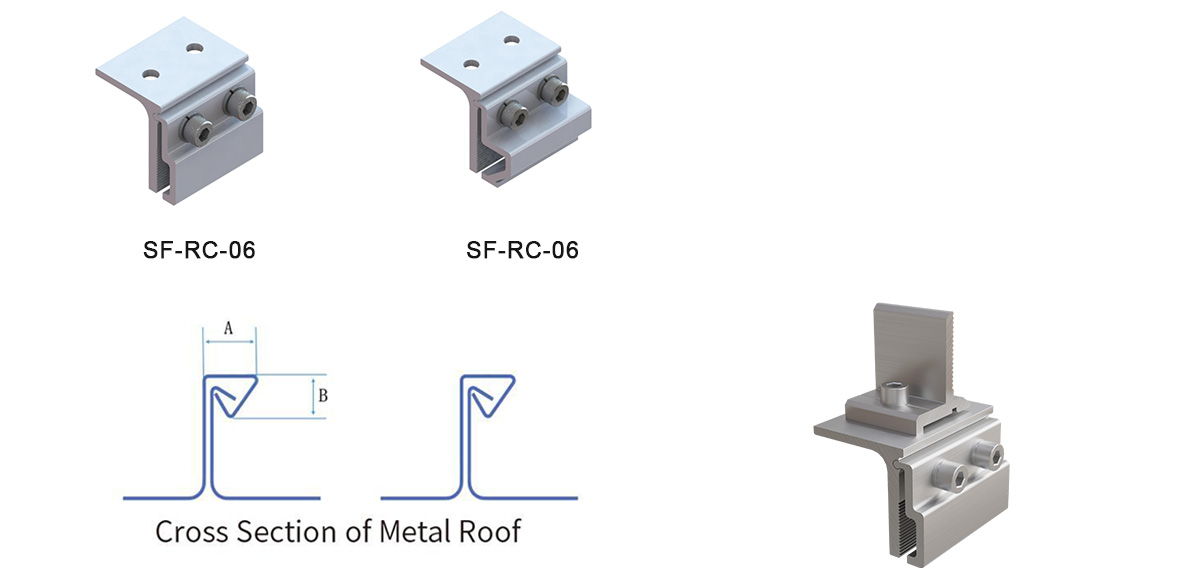

03 製品構成
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | スタンディングシーム/シームロック金属屋根 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 屋根と平行 |
| 主な素材 | アルマイト処理アルミニウム AL6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保証 | 10年間の保証 |
05 業界応用シナリオ
✔ 製造工場：自動車・電子工場の屋上
✔ コールドチェーン物流センター：大型倉庫屋根
✔ 農業用温室のアップグレード：軽量鉄骨温室
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

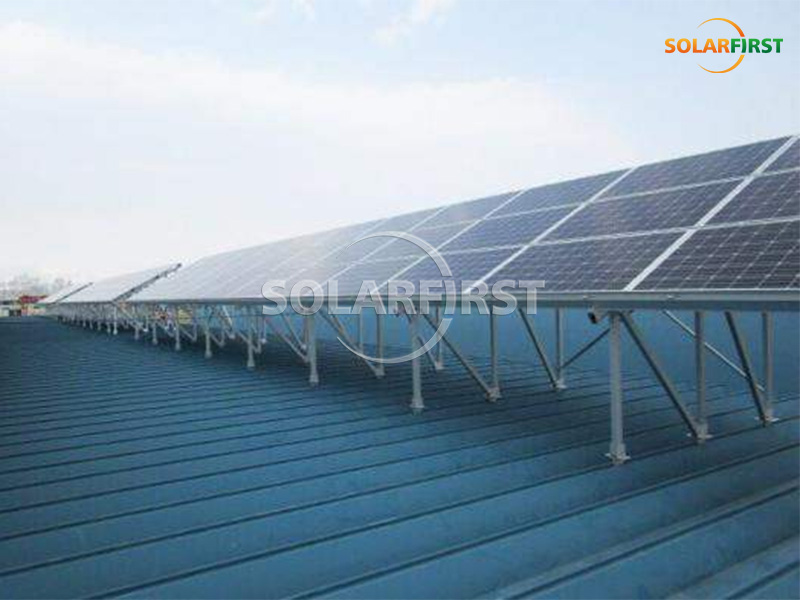

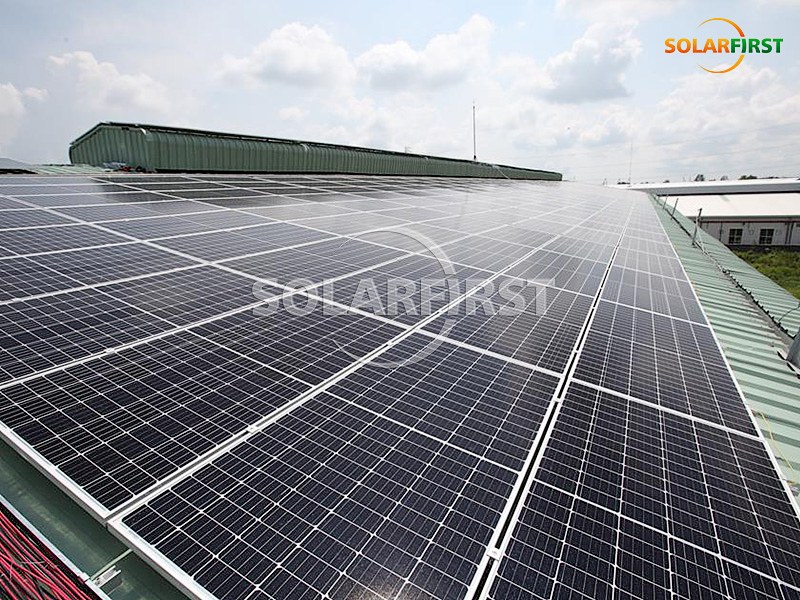

09 プロジェクト事例
