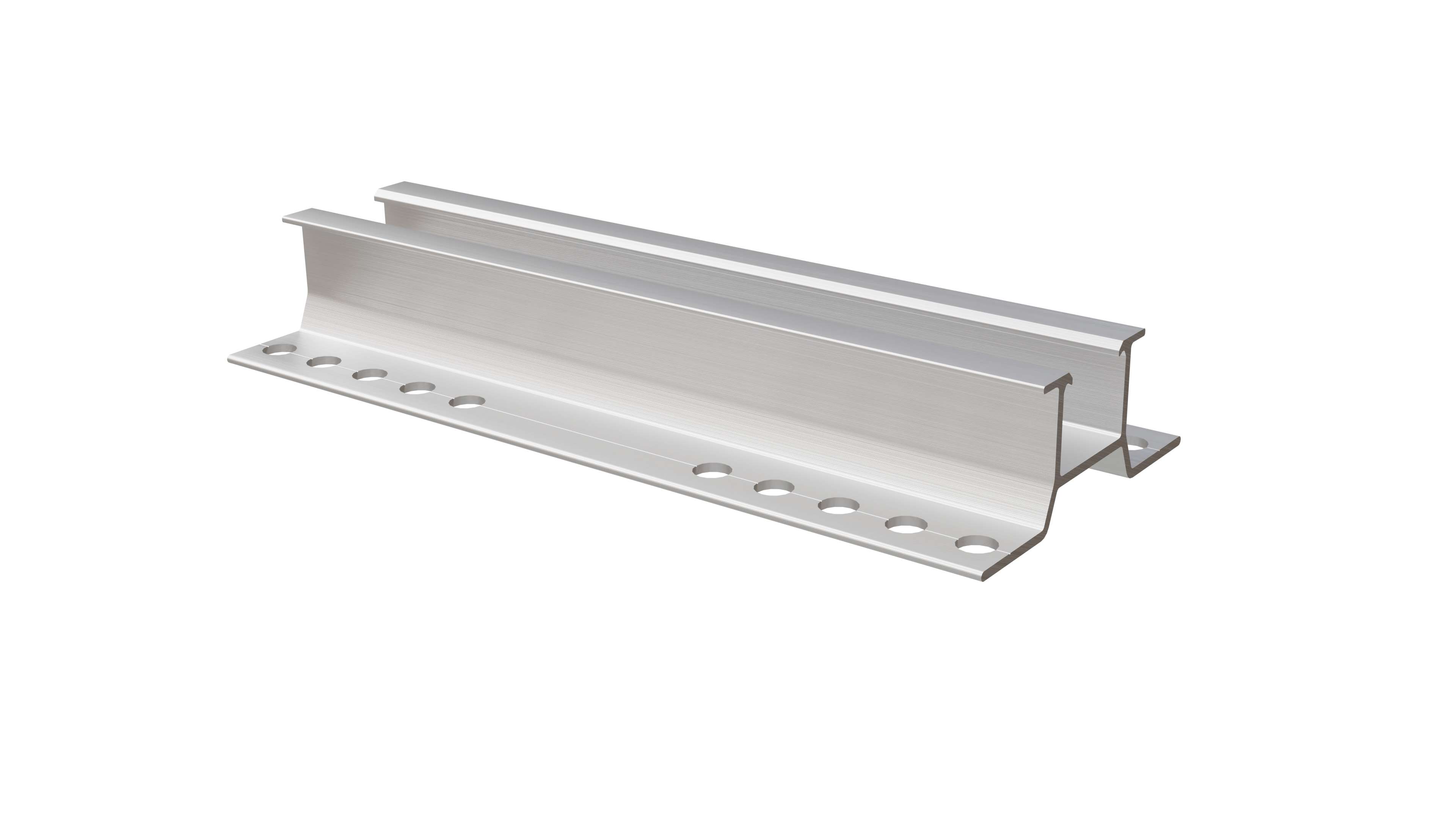

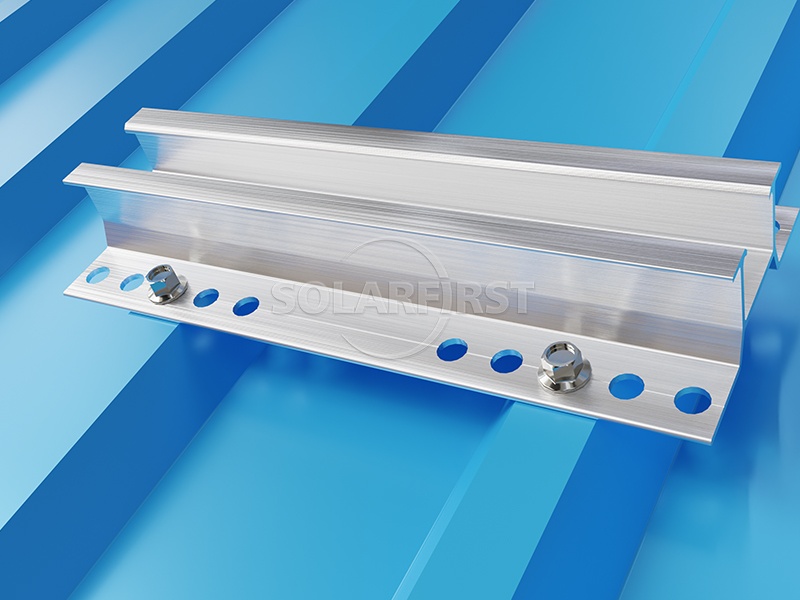

U-Rail solar metal roof mounts are a cost-effective, rail-less solar mounting solution designed specifically for trapezoidal metal (tin) roofs. They feature a simple design that uses short U-shaped aluminum rails fixed directly to the roof ridges.
色/外観のオプション :
Silver black材質と表面処理 :
Anodized Aluminum 6005 T5, Stainless Steel 304認証 :
ISO, SGS, CE, UL01 製品説明
このソーラーメタルルーフラックUレールは、商業施設、工業施設、住宅の台形金属屋根に適しています。防水ガスケットと併用することで、貫通後の漏水を防ぎ、優れた強度設計により、簡単かつ安全な設置を実現します。
Uレールトラックシステムは、フレーム付きとフレームレスの両方の太陽電池モジュールに対応しています。シンプルな構造により、迅速な設置が可能で、耐久性の高い性能を実現します。

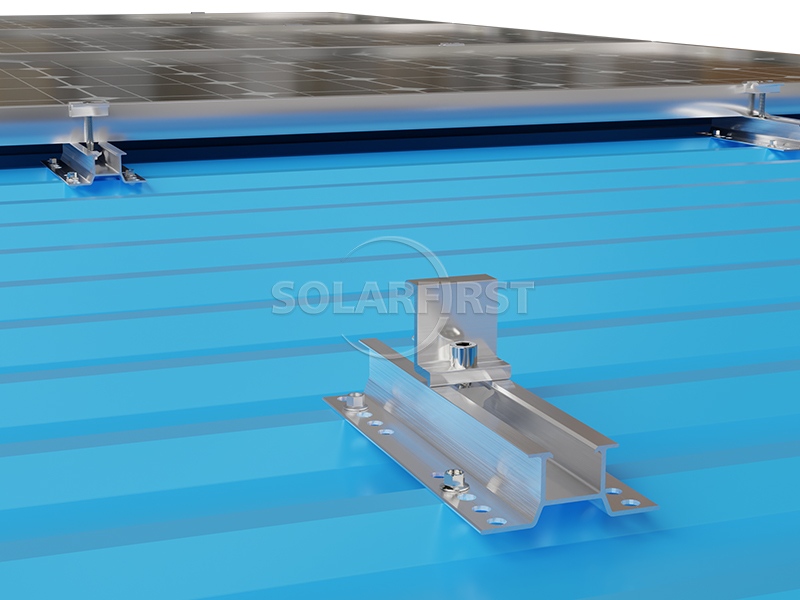

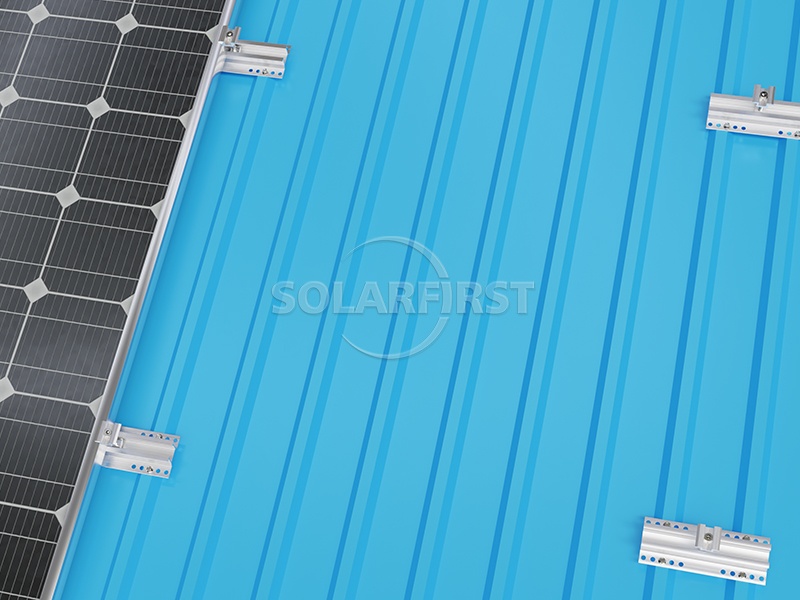

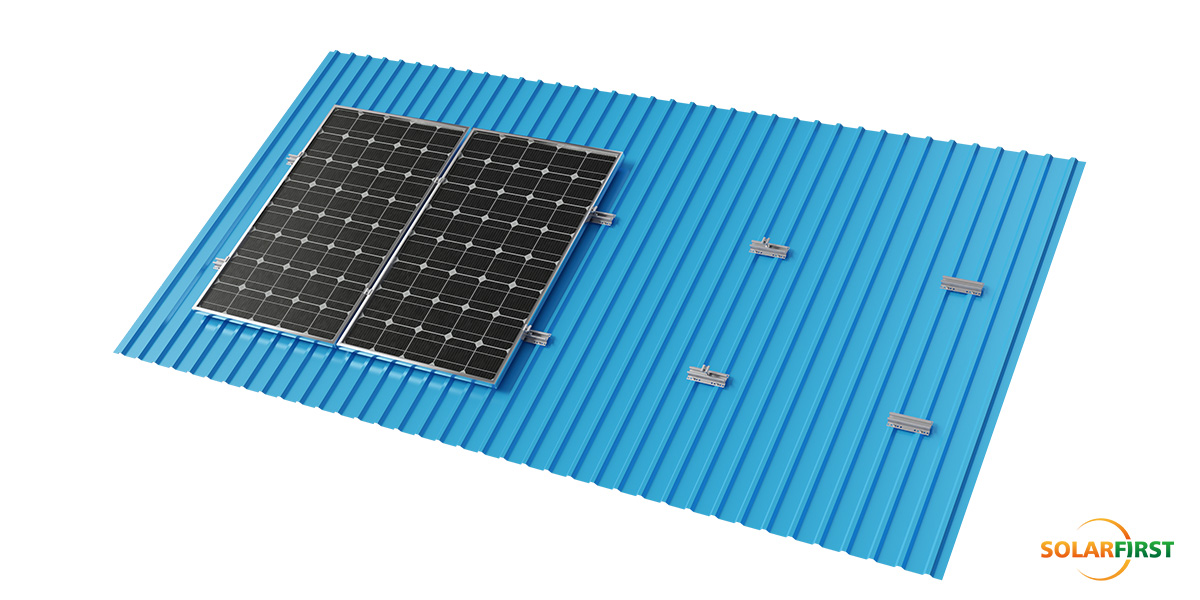

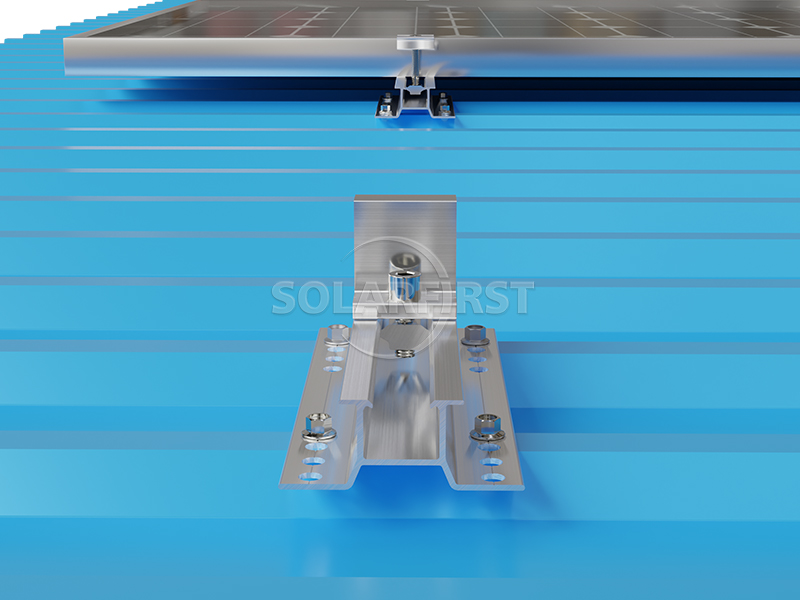

レールレスのソーラー金属屋根架台システムであるミニUレールは、金属屋根シートに直接取り付けます。太陽光パネルは中間クランプと端部クランプで固定されるため、部品点数が削減され、材料費と設置時間の両方を削減できます。Uレールソーラー金属屋根システムは、横向きにも縦向きにも設置でき、様々なタイプのPVモジュールに対応しています。

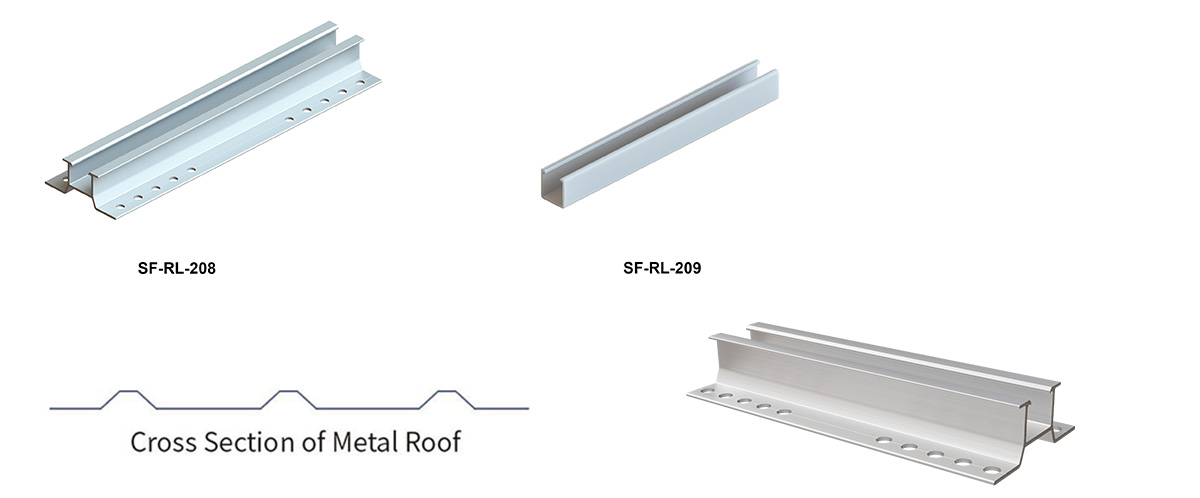

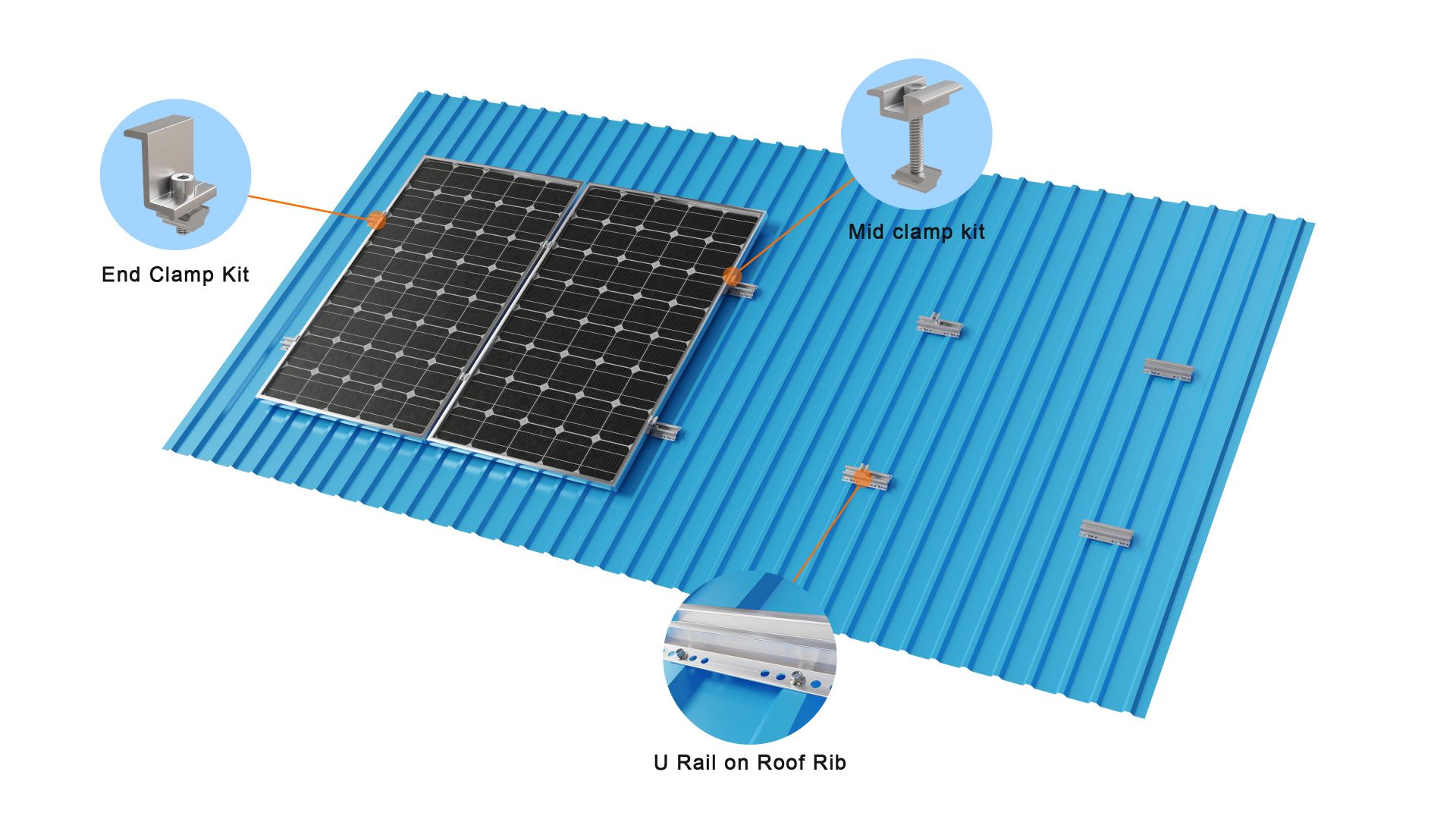

02 付属品回路図

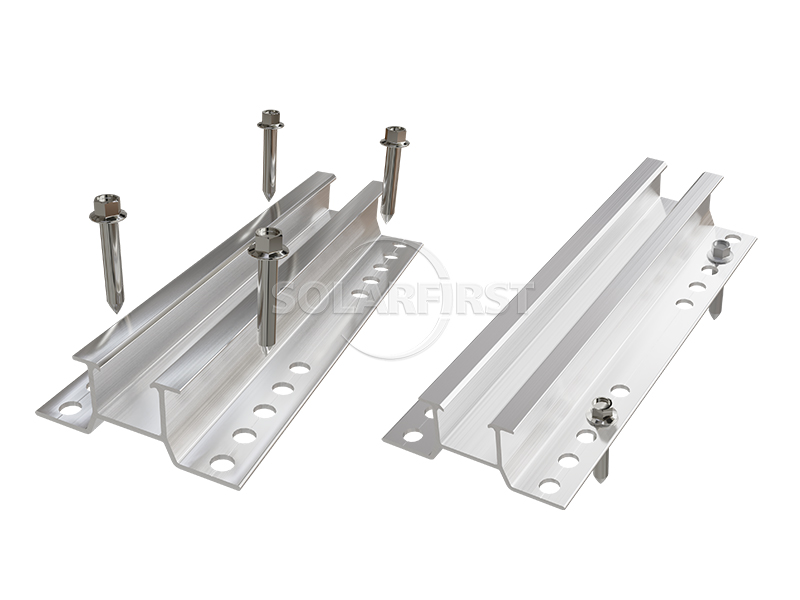

03 製品構成
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | 台形金属瓦屋根 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 屋根と平行 |
| 主な素材 | アルマイト処理アルミニウム AL6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保証 | 10年間の保証 |
05 業界応用シナリオ
✔ 製造工場：自動車・電子工場の屋上
✔ コールドチェーン物流センター：大型倉庫屋根
✔ 農業用温室のアップグレード：軽量鉄骨温室
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

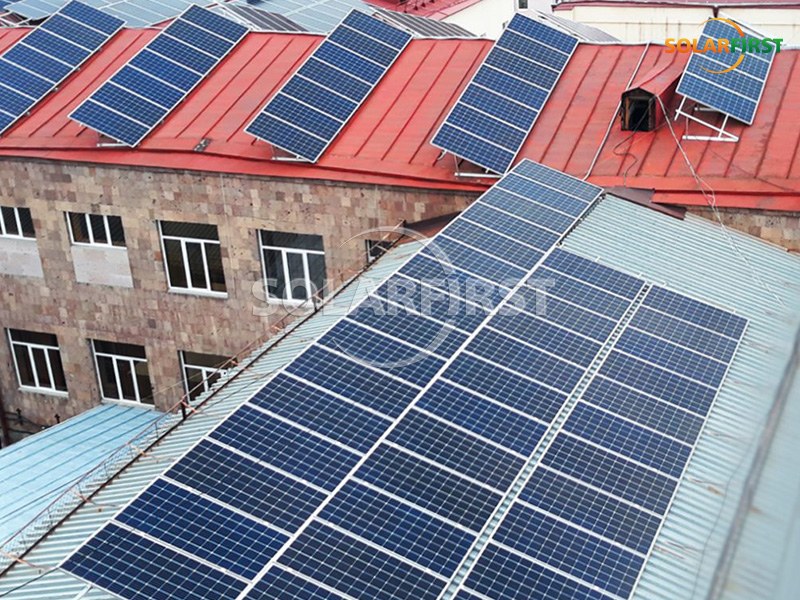

09 プロジェクト事例
