Horizo​​n Dシリーズ太陽光追尾システム

01 製品説明

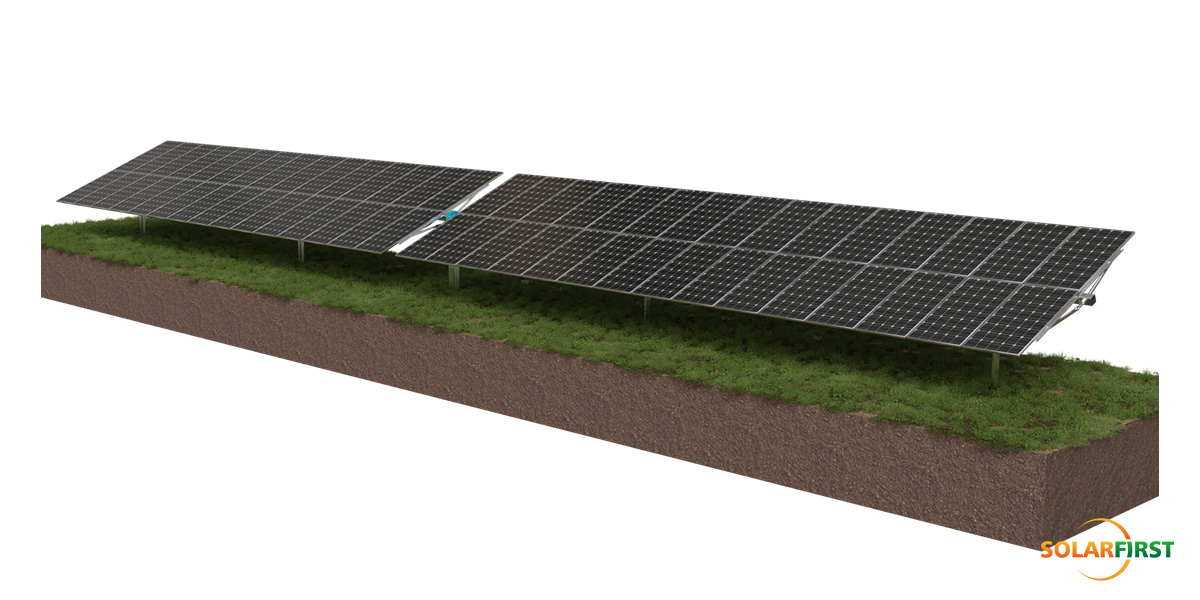

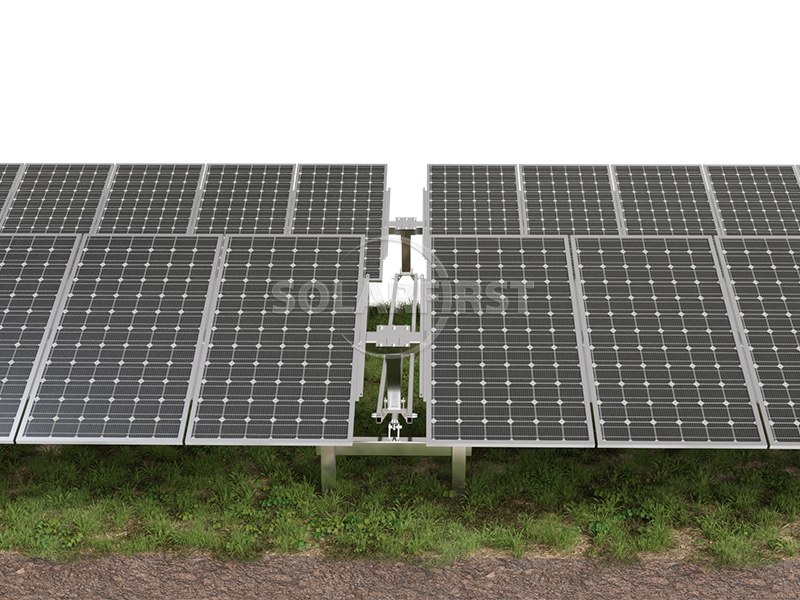

Horizo​​n Dシリーズトラッカーは、南北方向に最大15%の勾配差を持つ不整地への高い適応性を備えています。2Pモジュール設計により、必要な杭基礎の本数を1MWあたり約140本に大幅に削減し、総コストを削減します。

このシステムは182mmおよび210mmセルモジュールに対応し、独立したトラッカー間の障害物のないレイアウトにより、建設とメンテナンスが容易になります。独立した制御システムが動作を監視し、故障箇所を特定することで出力損失を最小限に抑え、信頼性を高めています。スマートトラッキング技術は、地形と気象データに基づいて傾斜角を調整し、発電量を増加させます。独自の構造設計と厳格な風洞試験により、システムの安定性が確保されています。

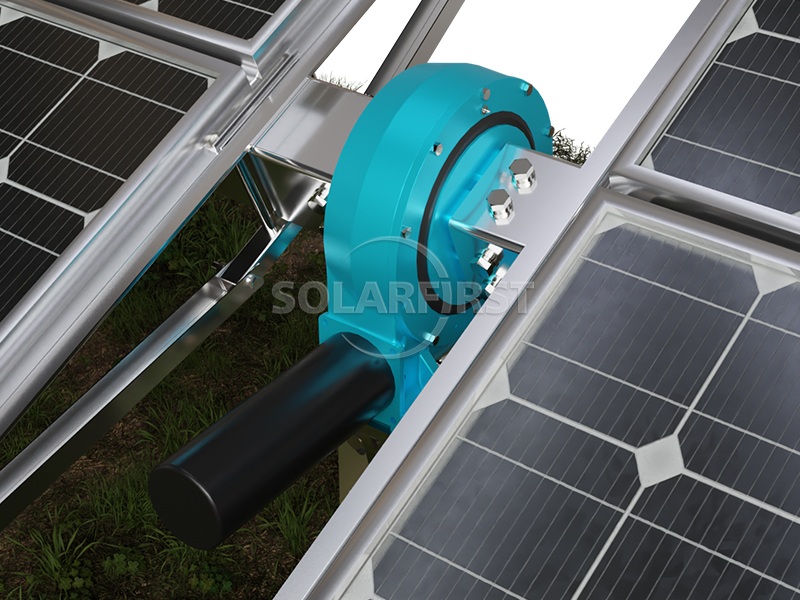

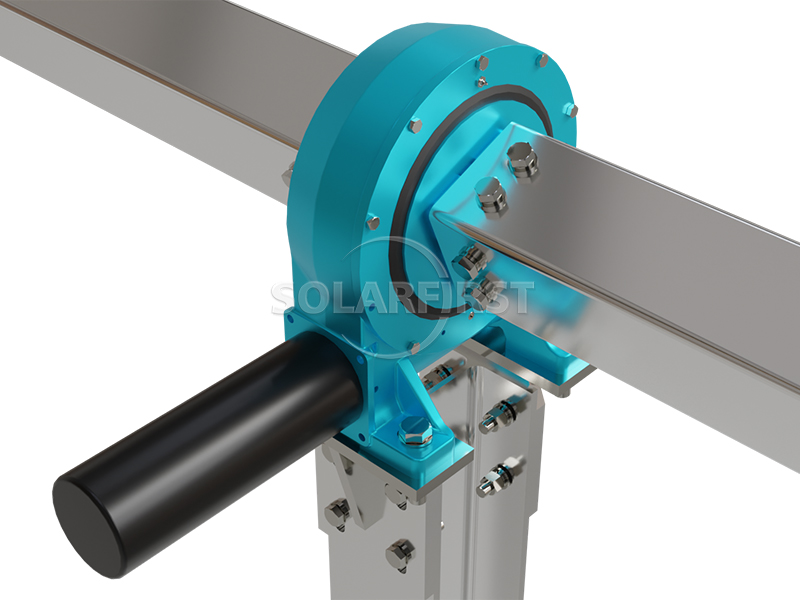

主構造は、平均めっき厚80μm以上の溶融亜鉛めっき鋼板またはZn-Al-Mgめっき鋼板でできています。旋回駆動方式を採用し、PHC杭、場所打ち杭、鋼管杭など、様々な基礎形式に対応します。

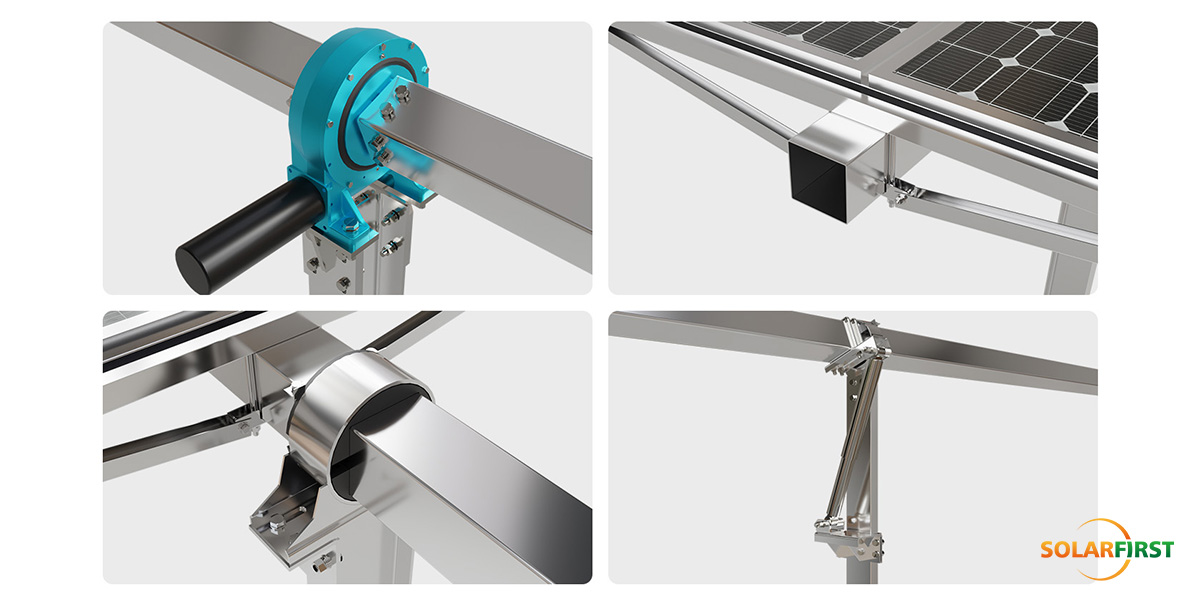

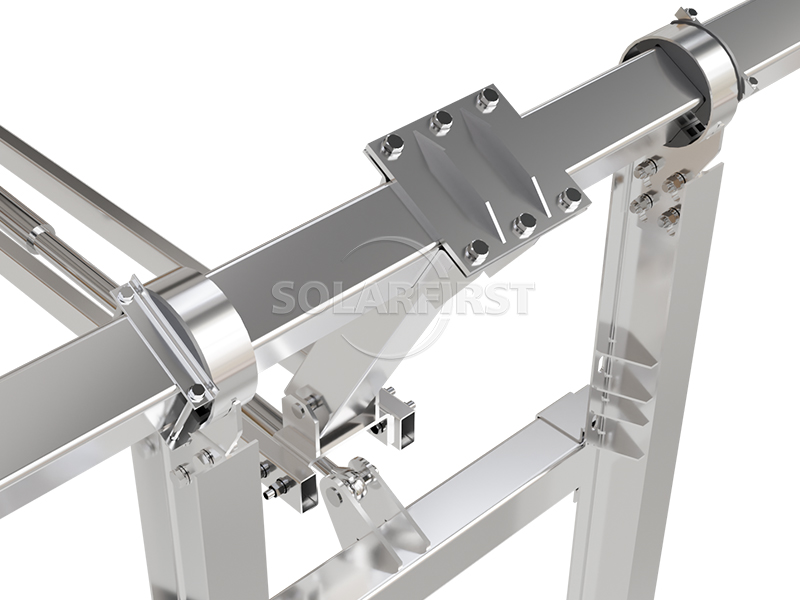

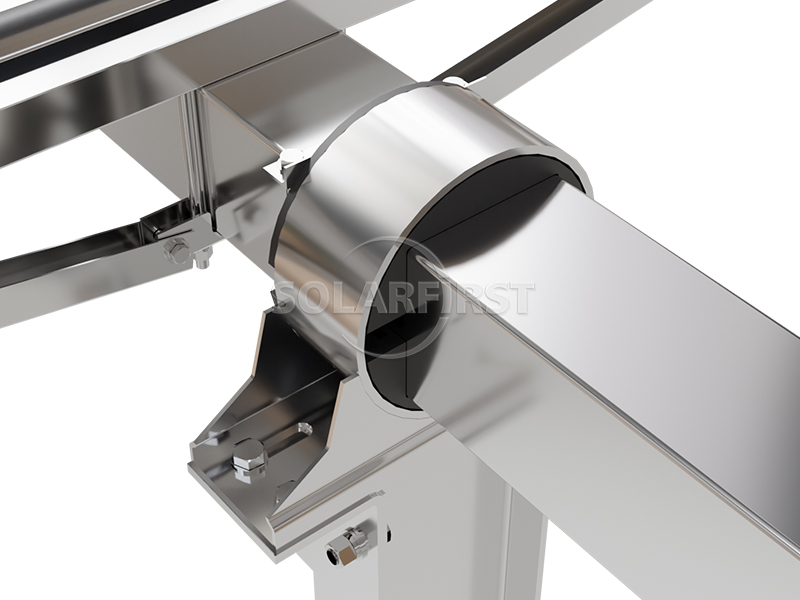

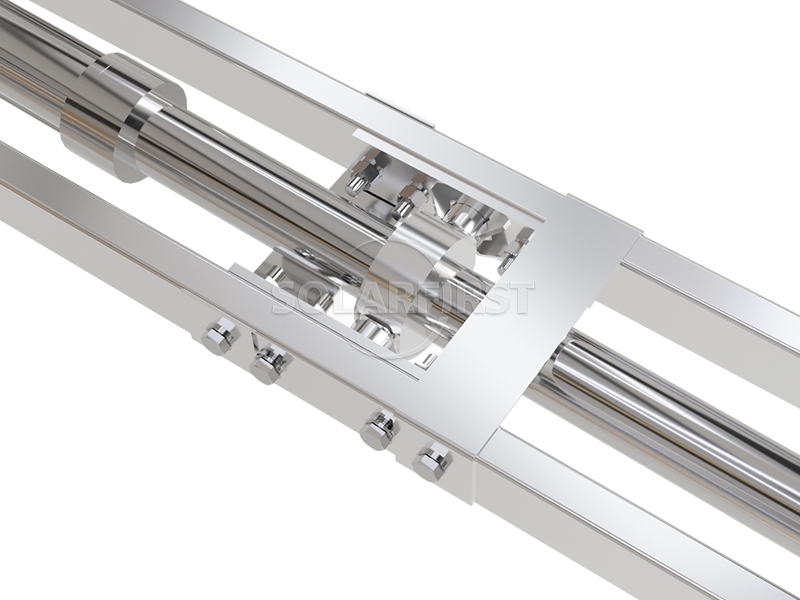

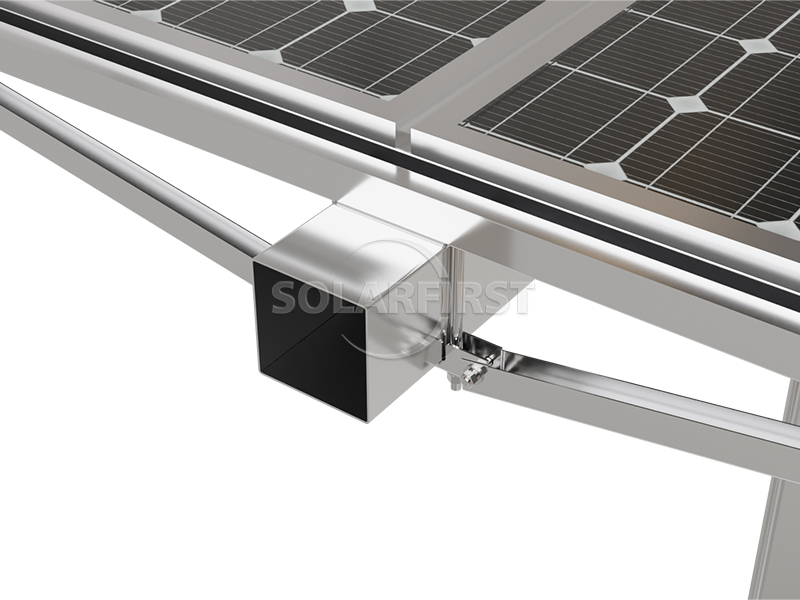

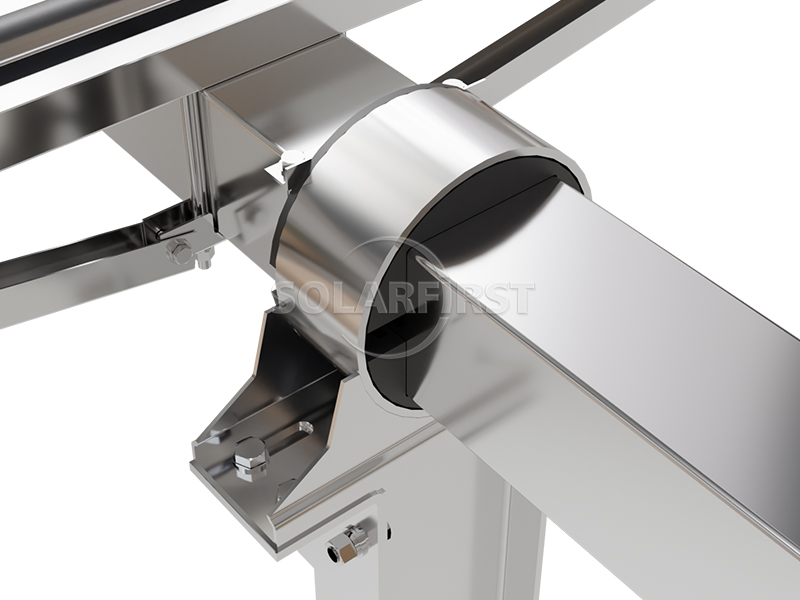

02 付属品回路図

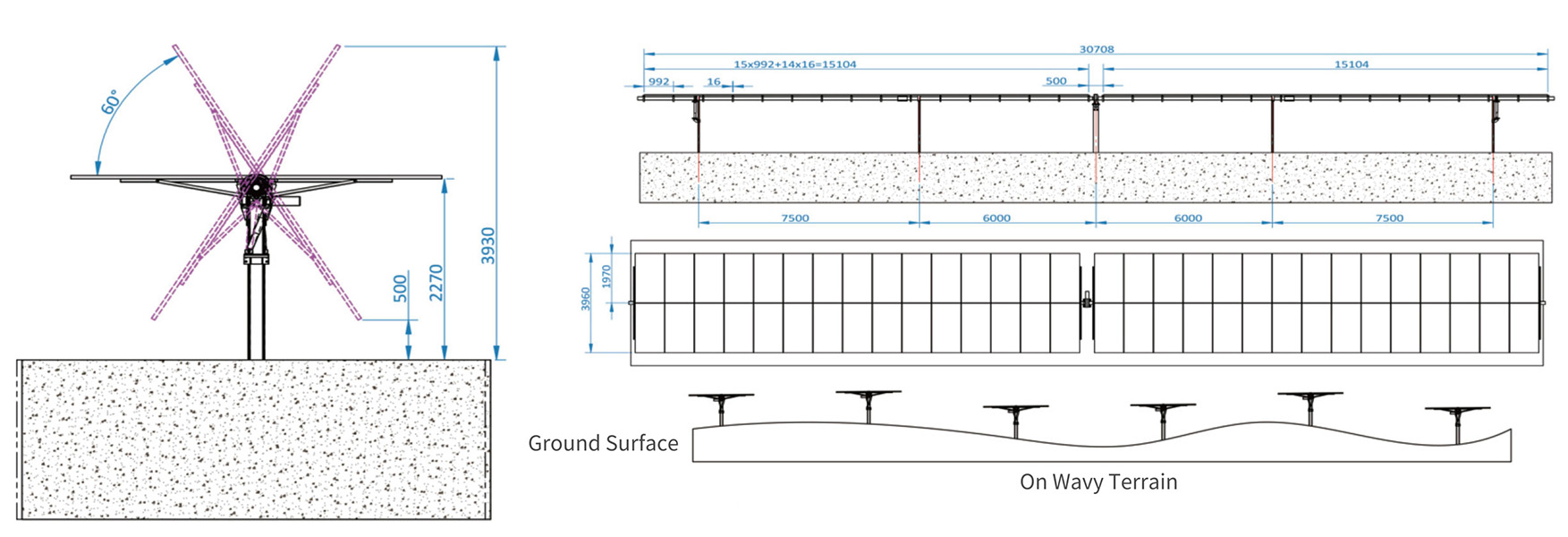

03 コアエンジニアリングパラメータ

04 業界応用シナリオ

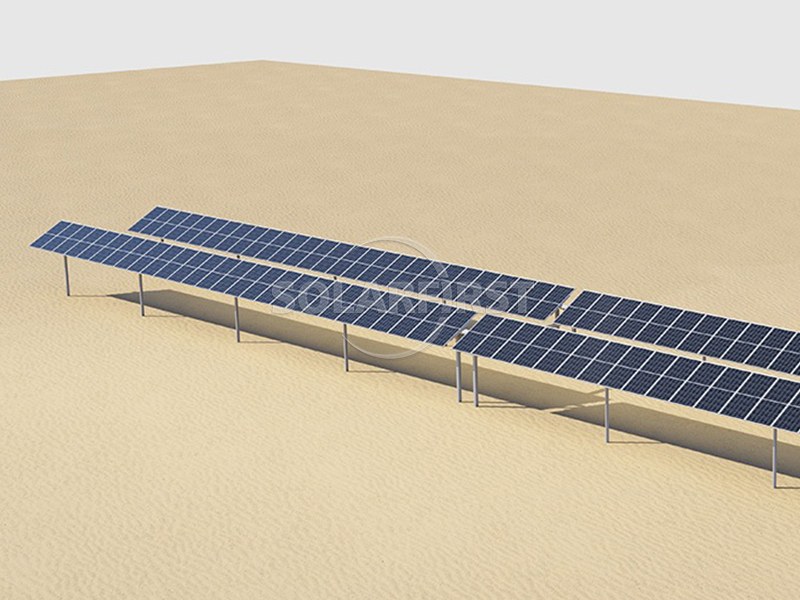

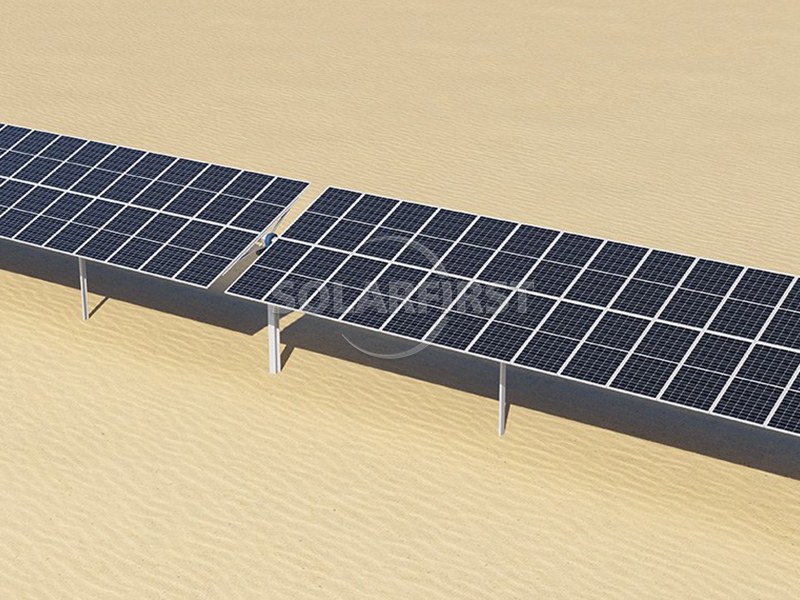

✔ 砂漠と辺境地：適用可能なシステム：単軸および二軸追跡システム

✔ 傾斜地や起伏のある地形：適用可能なシステム：傾斜単軸/適応型二軸システム

✔ 屋上太陽光発電とコミュニティ電力供給： 適用システム：軽荷重用フラットシングルアクスル/小型デュアルアクスルシステム

05 専門的な技術サービス

▶ スキーム設計と構造解析：

カスタマイズされた荷重計算レポート（風荷重/積雪荷重/地震力解析を含む）を提供します。

▶ 現地探査サポート：

エンジニアは、地質条件（地耐力/傾斜/腐食環境）の現地調査を実施します。

▶ インストールのトレーニングとガイダンス:

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

06 技術検証システム

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

▶ 極限環境試験

• -40℃の低温衝撃をクリア

• 塩水噴霧腐食（3,000時間以上）

• 60m/s のハリケーンシミュレーションなどの過酷なテスト。

▶ 第三者認証

• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。

07 梱包と配送

国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

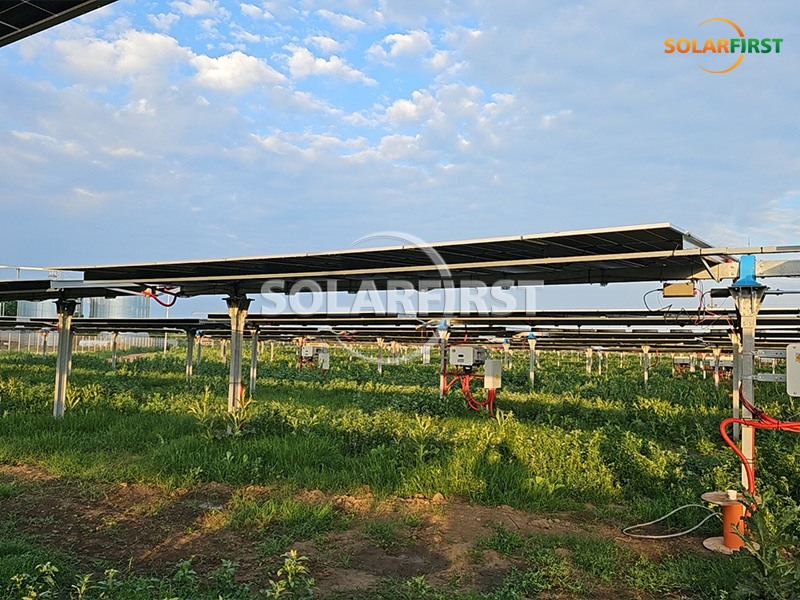

08 プロジェクト事例
