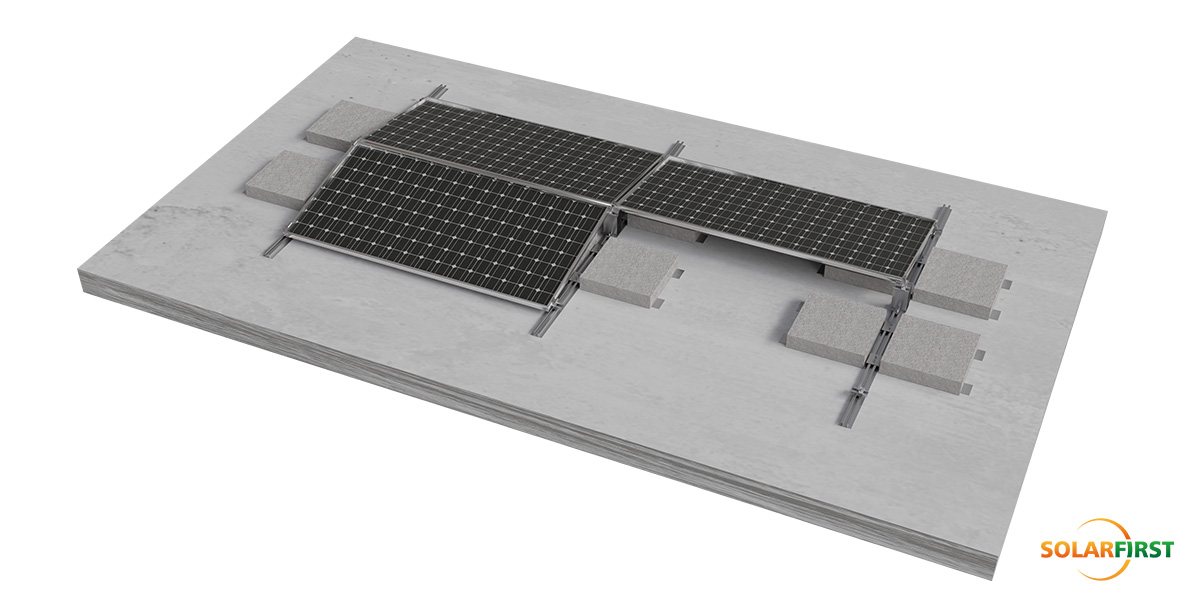

対称型バラストソーラーコンクリート屋根マウント

01 製品説明

SF対称型バラストルーフマウントは、コンクリート屋根向けに特別に設計された、革新的なバラスト式太陽光発電架台です。この先進的な対称型バラストルーフマウントソリューションは、独自の設計により風除け板を不要とし、構造コストと必要なバラスト重量を大幅に削減します。

コンクリート屋根への太陽光パネル設置に最適なこの非貫通型システムは、薄型のバラスト設計により優れた耐風性を発揮します。左右対称の構造により構造強度を高め、設置面積も拡大。東西方向と南北方向の両方に対応し、5°、10°、15°の傾斜オプションもご用意しています。シンプルで効率的な設計により、迅速な設置が可能で、様々な屋根形状への適合性も確保されています。

最大60 m/sの風荷重と1.4 kN/m²の積雪荷重に耐えられるよう設​​計されたこのシステムは、ASCE7-05およびJIS C8955:2017を含む国際規格に適合しています。耐腐食性アルマイト処理アルミニウムAL6005-T5とステンレス鋼SUS304の部品で構成されたこの耐久性の高いバラスト屋根架台システムは、包括的な10年間保証が付いており、コンクリート屋根に設置された太陽光発電設備の長期的な信頼性と性能を保証します。

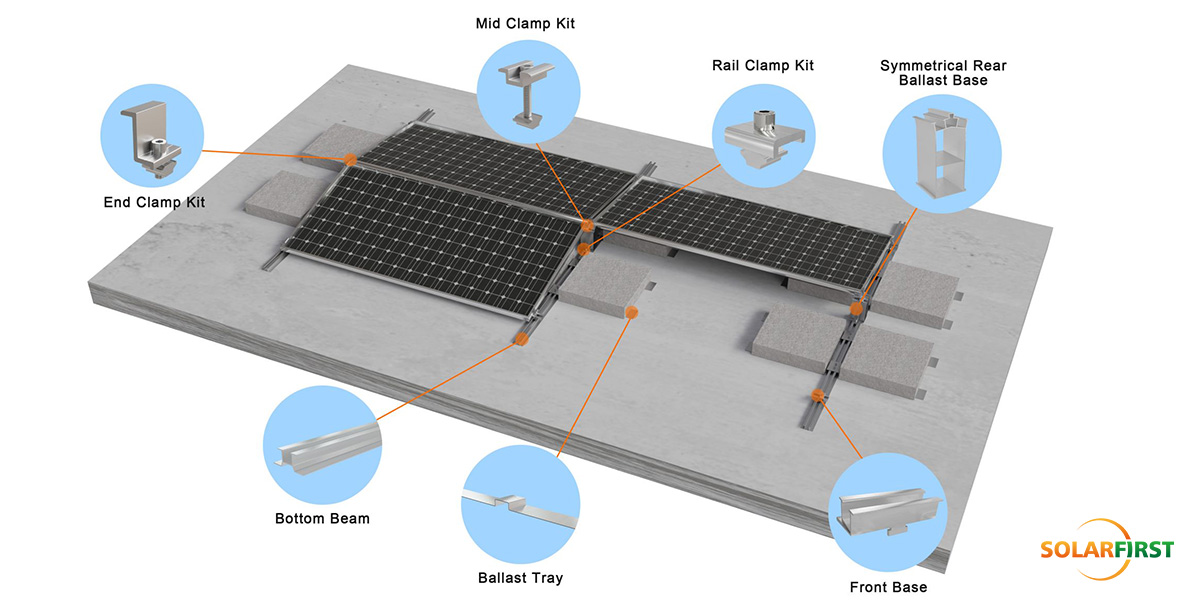

02 付属品回路図

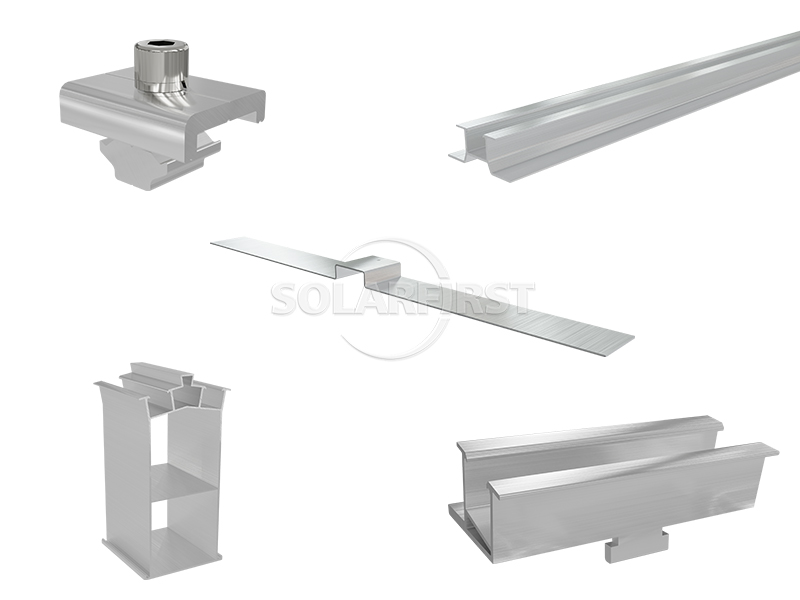

03 製品構成

04 コアエンジニアリングパラメータ

05 業界応用シナリオ

✔ 商業ビル用コンクリート平屋根

✔ 工場のセメント平屋根

✔ 公共施設向け陸屋根構造

06 専門的な技術サービス

▶ スキーム設計と構造解析：

プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。

▶ 現地探査サポート：

技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。

▶ インストールのトレーニングとガイダンス:

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

▶ 極限環境試験

• -40℃の低温衝撃をクリア

• 塩水噴霧腐食（3,000時間以上）

• 60m/s のハリケーンシミュレーションなどの過酷なテスト。

▶ 第三者認証

• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。

08 梱包と配送

国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

09 プロジェクト事例
