01 製品説明
SFユニバーサルバラストルーフマウントは、コンクリート陸屋根向けに特別に設計された非貫通型太陽光発電架台システムで、屋根の健全性を損なうことなく、優れた安定性と耐腐食性を提供します。薄型のバラスト設計により、風圧を効果的に抑制し、モジュール式のユニバーサルバラストプレート構成により、屋根スペースを最大限に活用して発電容量を向上させます。
このシステムは、一方向および対称レイアウトの両方に対応し、傾斜角度（10°、15°、20°）をカスタマイズすることで太陽光照射を最適化します。組み立て済みのコンポーネントと簡素化された設置プロセスにより、現場での作業時間とコストを削減します。アルマイト処理アルミニウムAL6005-T5とステンレス鋼SUS304で構成されたこのマウントは、最大60m/sの風荷重や1.4kN/m²の積雪荷重など、過酷な環境条件下でも長期的な耐久性を発揮します。
商業および産業用途に最適なこのソリューションは、非侵襲性の高性能マウント システムを必要とする屋上太陽光発電プロジェクト向けに、汎用性、信頼性、および導入の容易さを兼ね備えています。

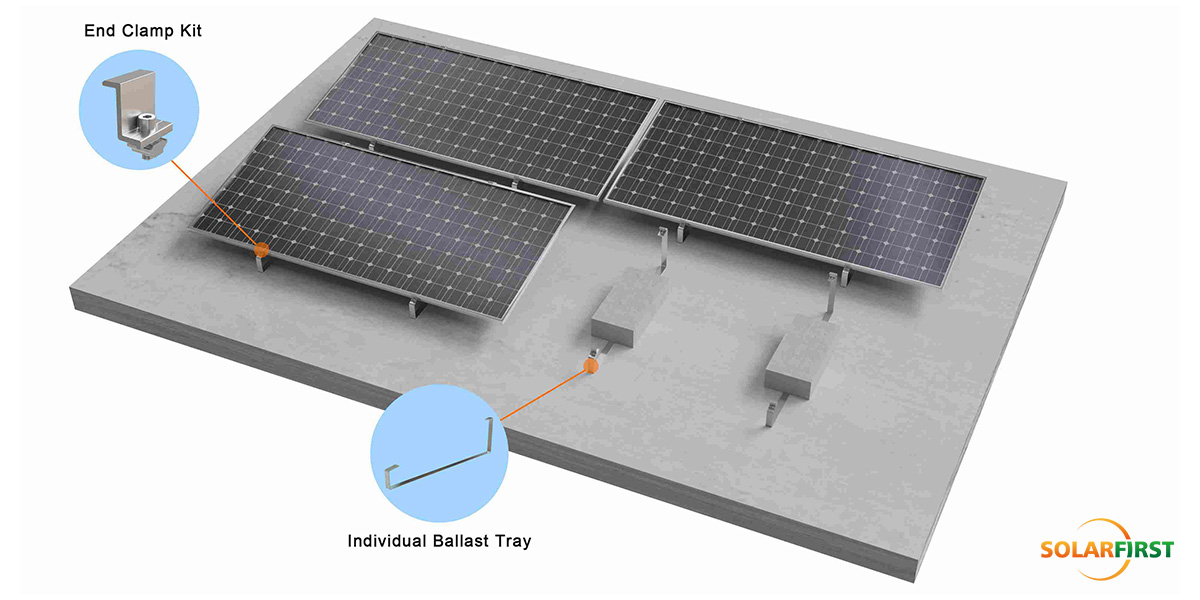

02 付属品回路図

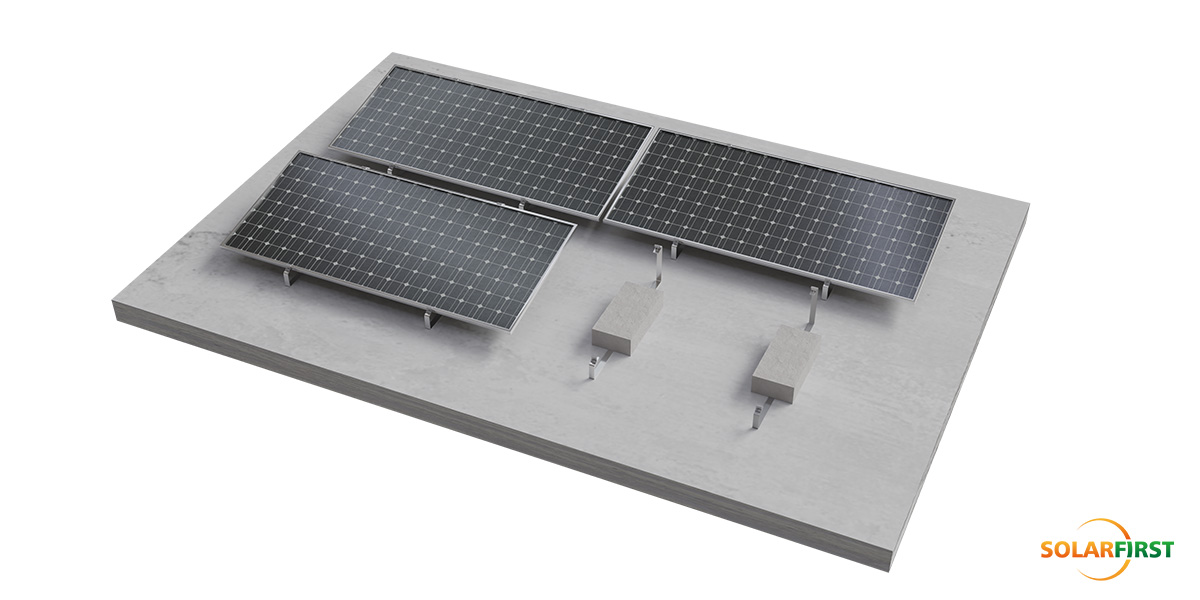

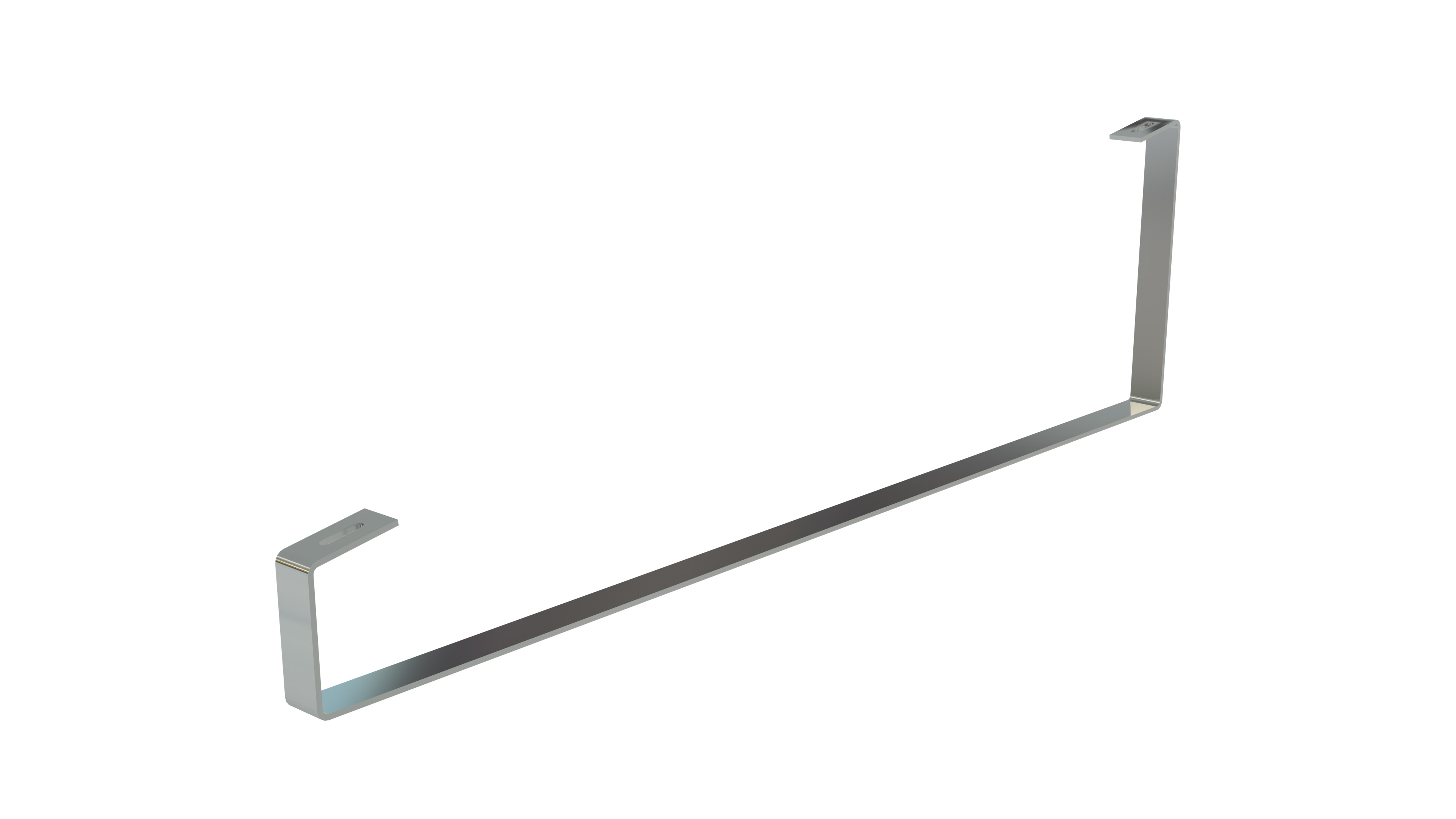

03 製品構成
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | 地面/コンクリート屋根 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 10°、15°、20° |
| 主な素材 | アルマイト処理アルミニウム AL6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017 |
| 保証 | 10年間の保証 |
05 業界応用シナリオ
✔ 住宅用コンクリート平屋根
✔ 商業ビルのセメント平屋根
✔ 地上設置型太陽光発電所プロジェクト
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。
09 プロジェクト事例
