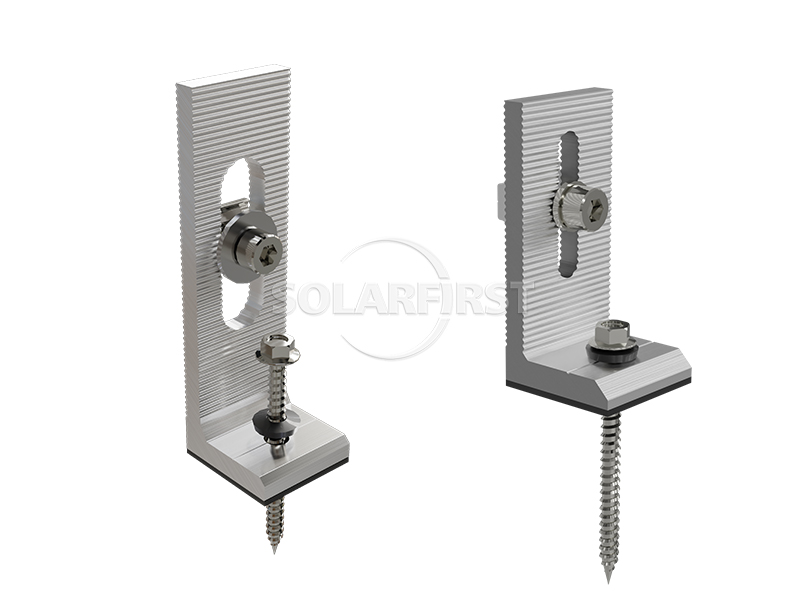

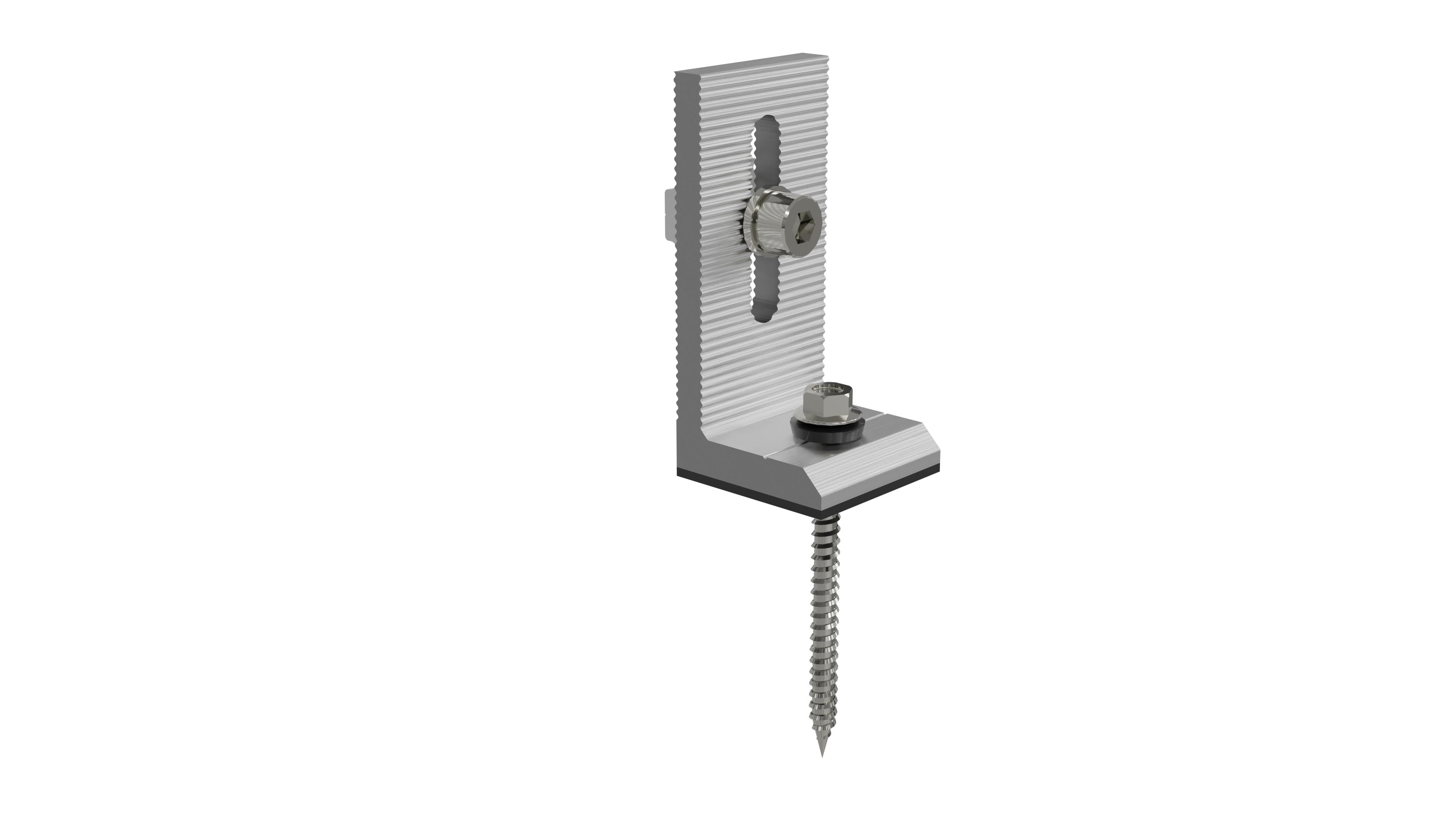

This versatile L-foot mounting system accommodates corrugated, trapezoidal, and asbestos roofing sheets, with multiple fastener options for fast and secure installation. Fully compliant with international wind and snow load standards, it ensures reliability across diverse climates.
色/外観のオプション :
Silver black材質と表面処理 :
Anodized Aluminum 6005 T5, Stainless Steel 304認証 :

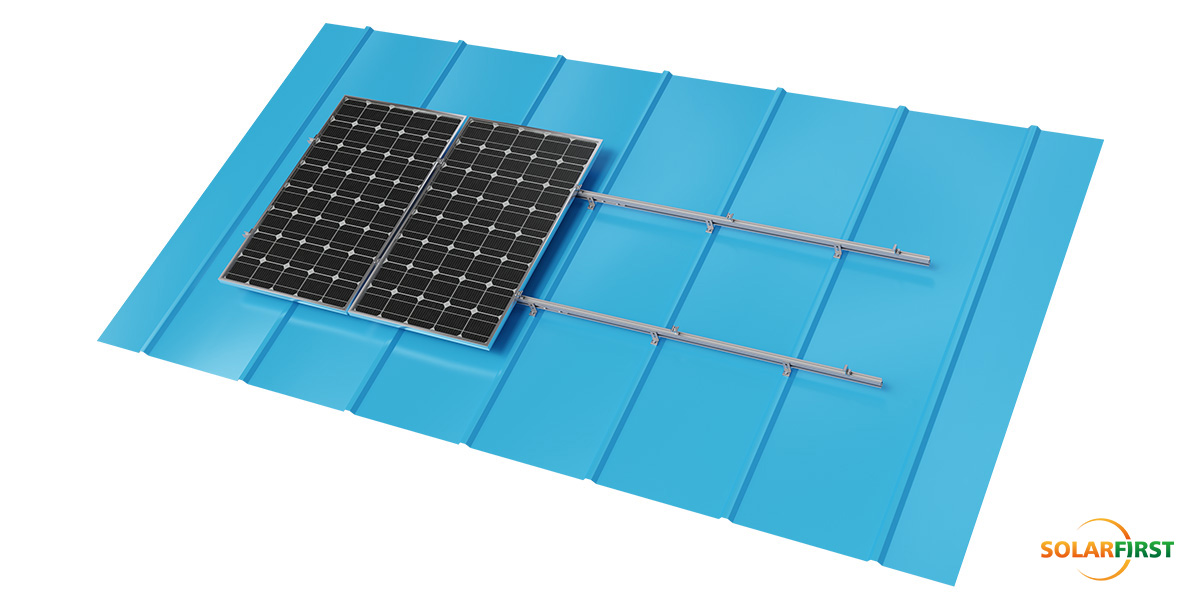

ISO，SGS，CEL フット付き SF ソーラー ルーフ マウントは、論理的かつ迅速な設置シーケンスを特徴とする、台形タイプの金属屋根用の合理的かつ効率的なラック ソリューションを提供します。

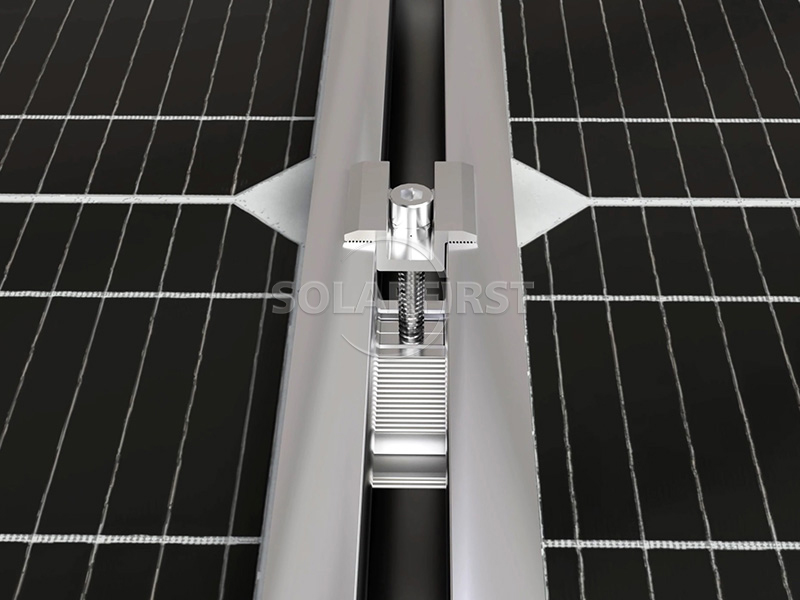

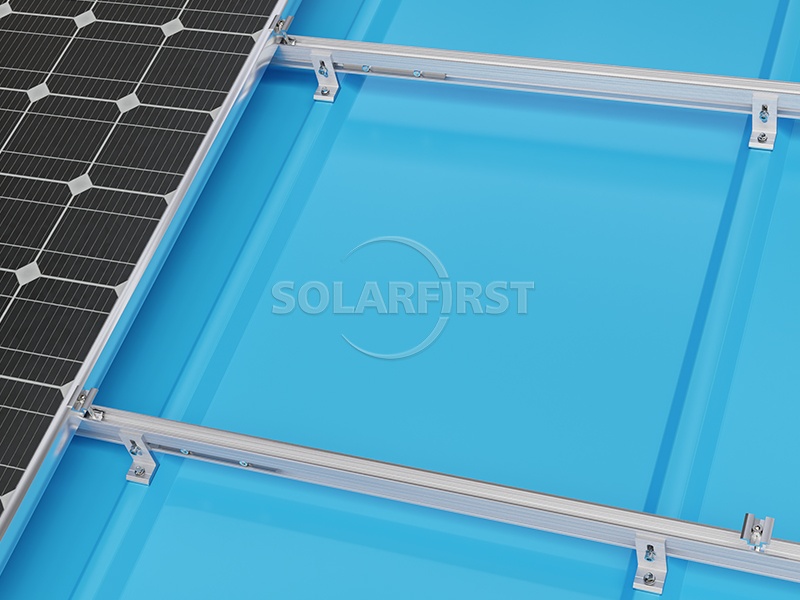

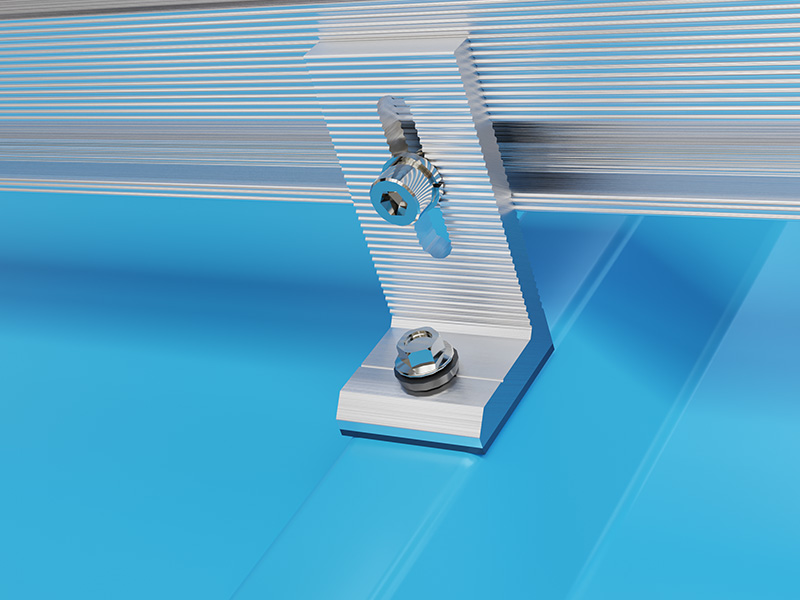

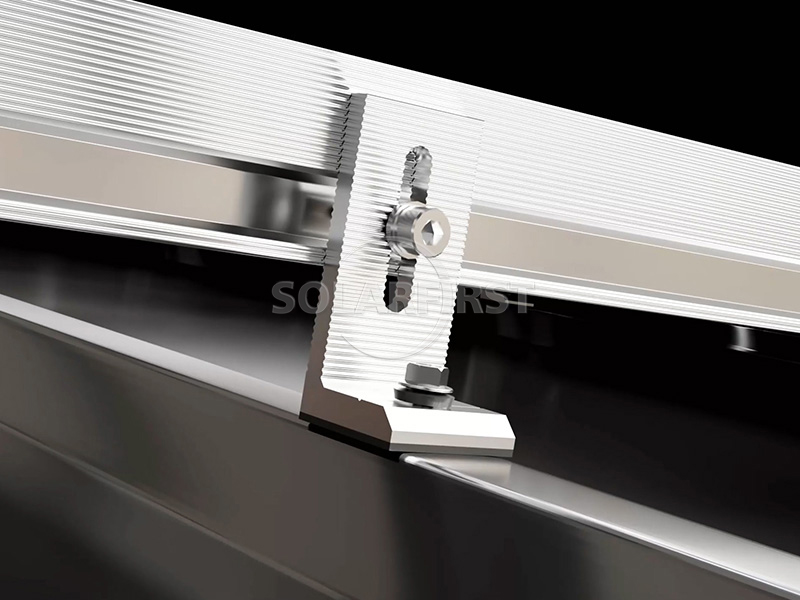

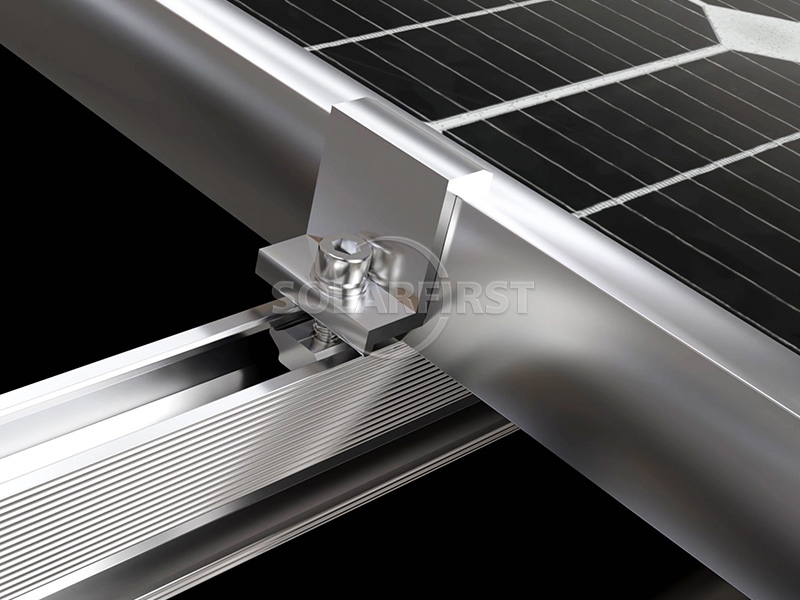

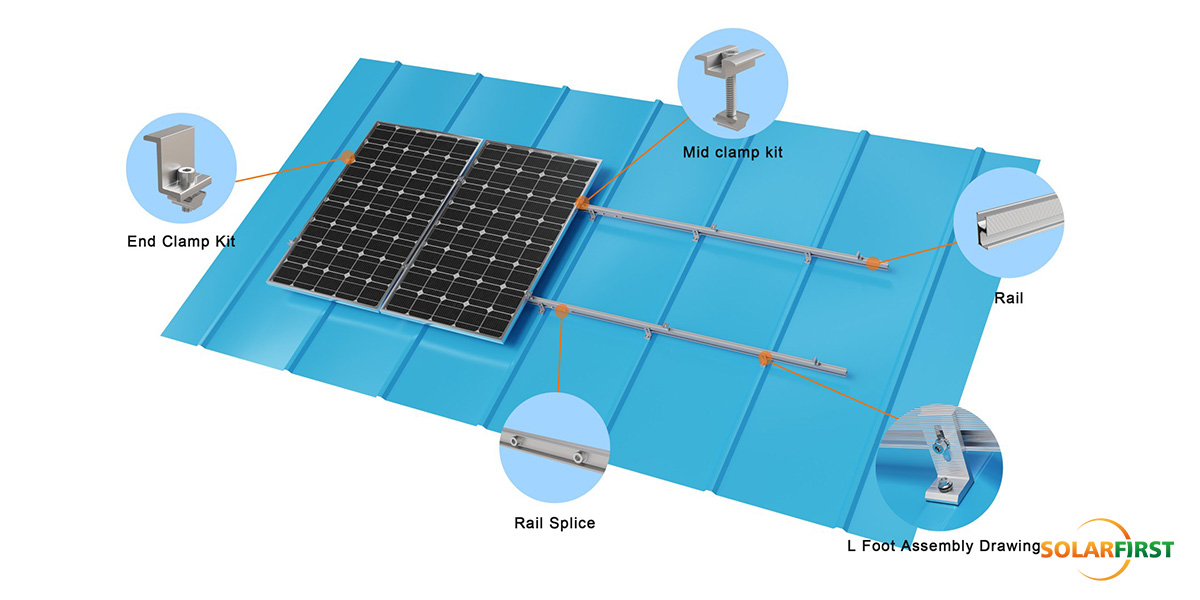

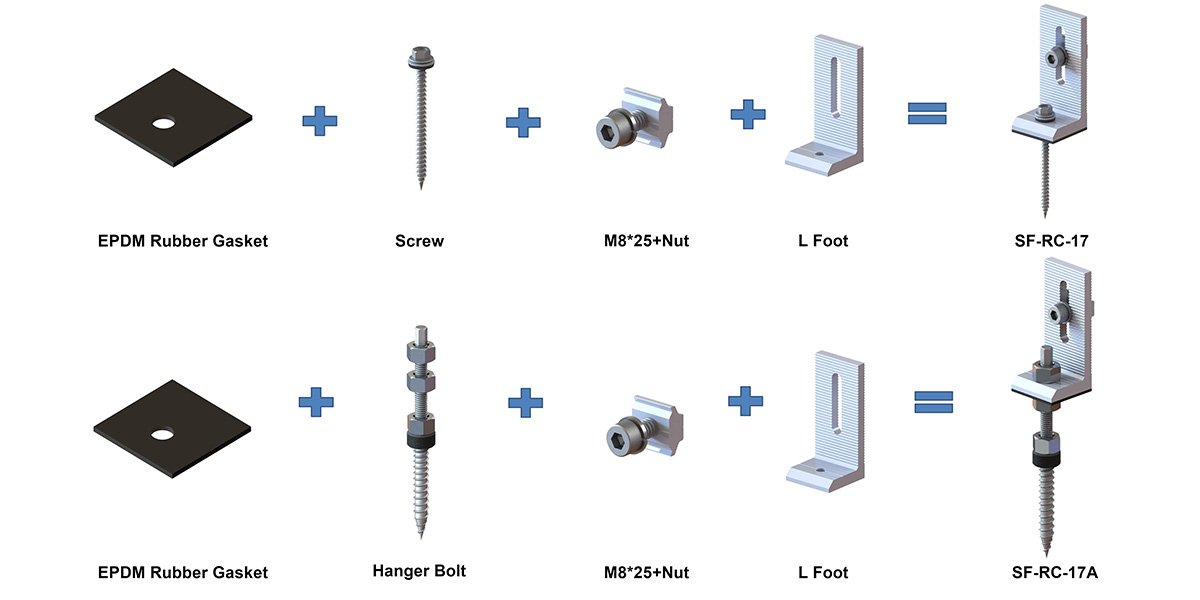

設置プロセスは、マーキングと穴あけから始まり、セルフタッピングネジを使用してL字型フットキットを取り付けます。その後、レールを専用コネクタで固定・接続し、連続した支持構造を形成します。PVモジュールは組み立てられたレール上に設置され、事前に組み立てられたエンドクランプとミッドクランプを使用してしっかりと固定されます。この明確で段階的なプロセスにより、迅速な設置と人件費の削減が実現します。
シンプルな設置にもかかわらず、このシステムは高性能設計で、最大60m/sの風荷重と1.4kN/m²の積雪荷重に耐えることができます。耐久性の高いアルマイト処理アルミニウムAL6005-T5とステンレス鋼SUS304で構成されており、10年間の保証が付帯されているため、屋根上での長期的な信頼性を保証します。
| 主要指標 | パラメータの詳細 |
| 適用屋根 | 台形型金属瓦屋根 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 屋根と平行 |
| 主な素材 | アルマイト処理アルミニウム AL6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保証 | 10年間の保証 |
05 適用可能なシナリオ
✔ 製造工場：自動車・電子工場の屋上
✔ コールドチェーン物流センター：大型倉庫屋根
✔ 農業用温室のアップグレード：軽量鉄骨温室
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、世界的なプロジェクトのコンプライアンスを確保するために、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

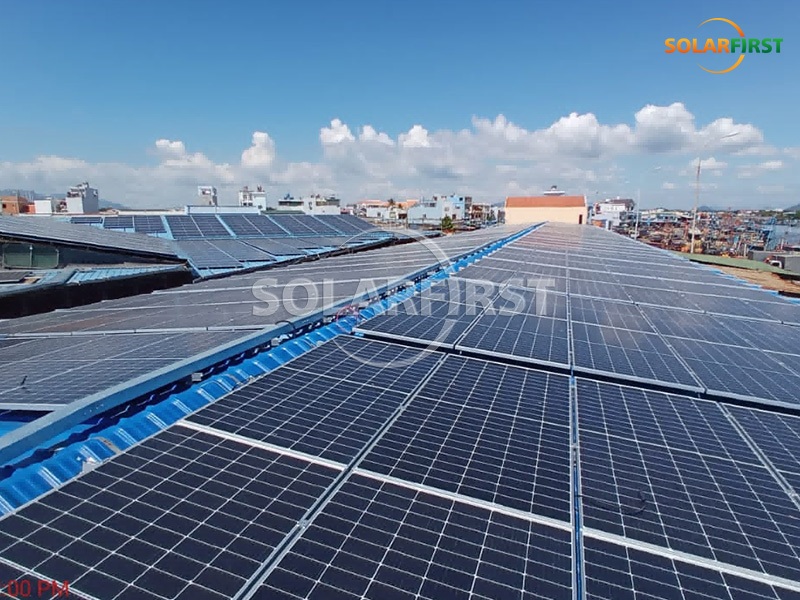

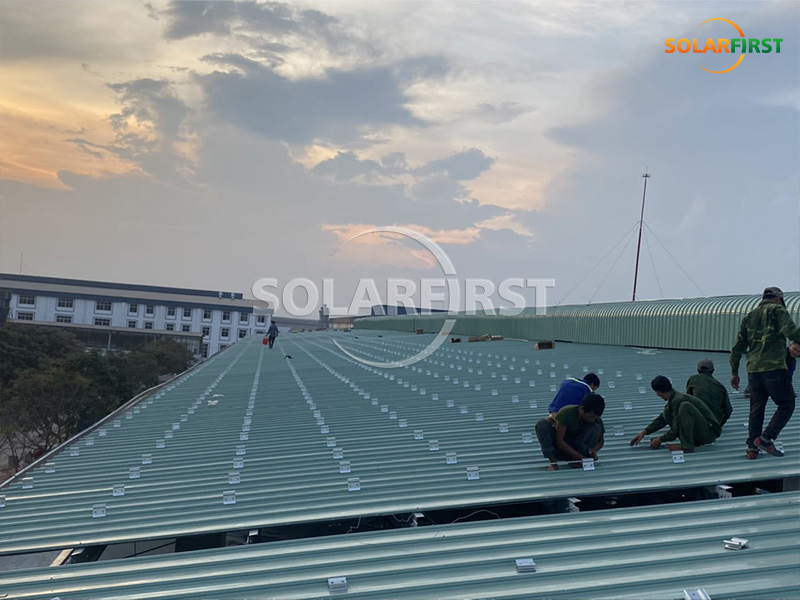

09 プロジェクト事例
