01 製品説明

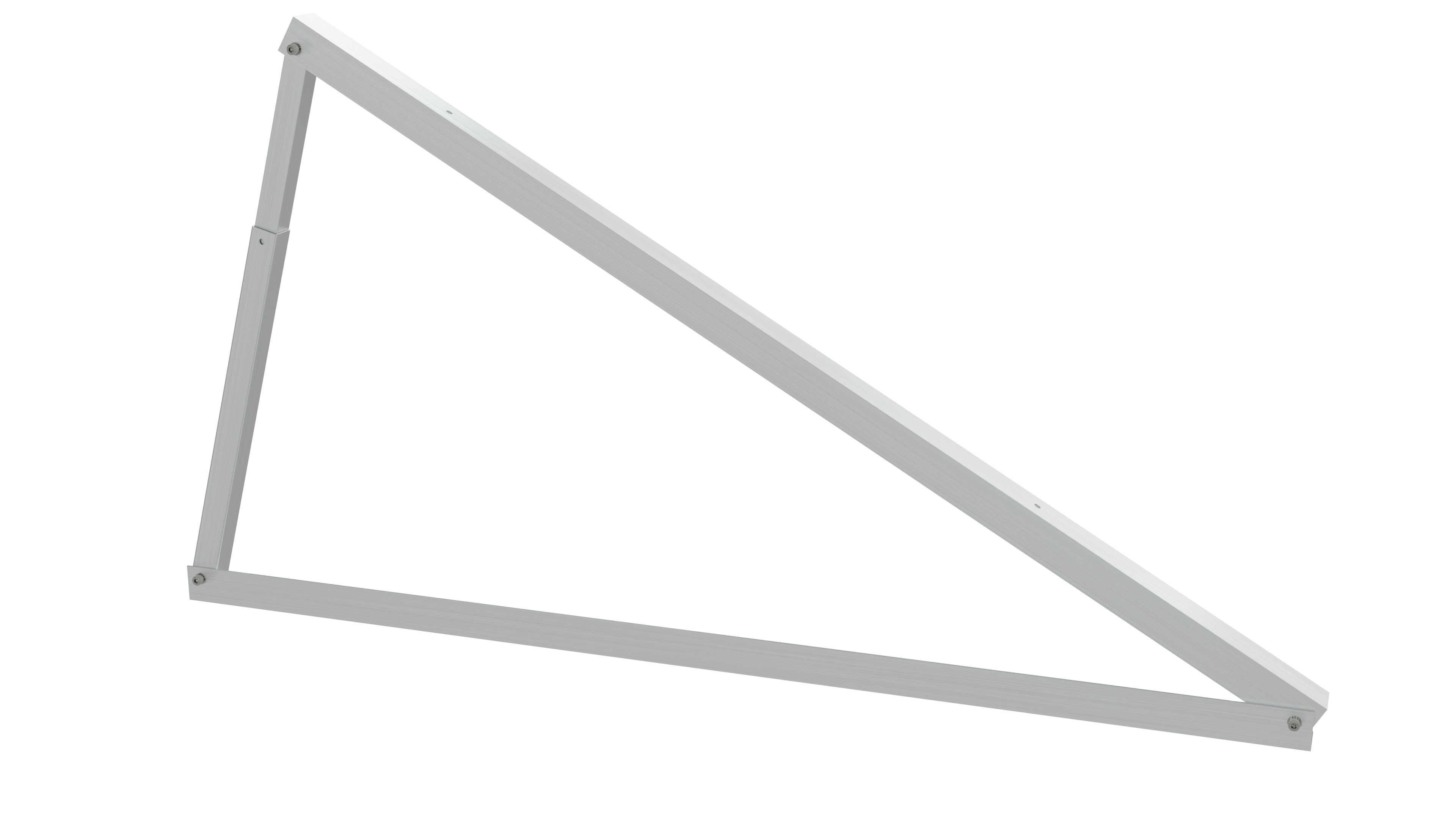

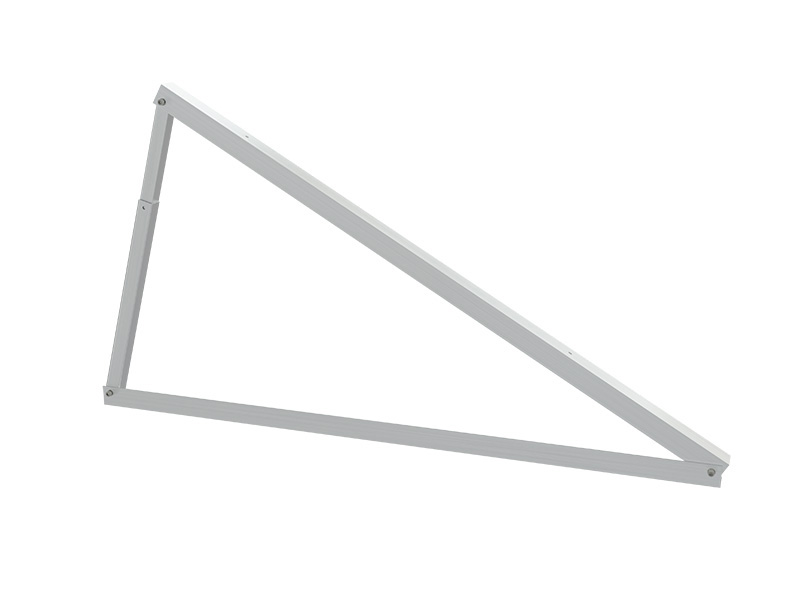

革新的な調整可能な三角形ブラケットを備えたSFコンクリートルーフマウントは、住宅および商業施設のコンクリート平屋根に、汎用性と効率性に優れた非貫通型の太陽光発電システム設置ソリューションを提供します。独自の三角形設計により、構造的な安定性を確保しながら、迅速な設置と5°から60°までの柔軟な角度調整が可能で、多様なプロジェクト要件に対応し、太陽光照射量を最適化できます。
工場で事前組み立て済みのこのシステムには、現場での作業を最小限に抑えるユニバーサルトライアングルブラケットとモジュールクランプが含まれており、設置を簡素化し、設置時間を短縮します。屋根への設置に加えて、地上設置にも対応しており、太陽光発電プロジェクトの汎用性をさらに高めます。
陽極酸化アルミニウム AL6005-T5 とステンレス鋼 SUS304 で作られたこのマウントは、最大 60 m/s の風荷重や 1.4 kN/m² の積雪荷重など、厳しい環境条件下でも高い耐腐食性と長期耐久性を発揮します。
平らな屋根やオープングラウンドでのエネルギー生成を強化する場合でも、このシステムは調整可能な機能、構造上の信頼性、および現代の太陽光発電アプリケーション向けのコスト効率の高い設置を兼ね備えています。

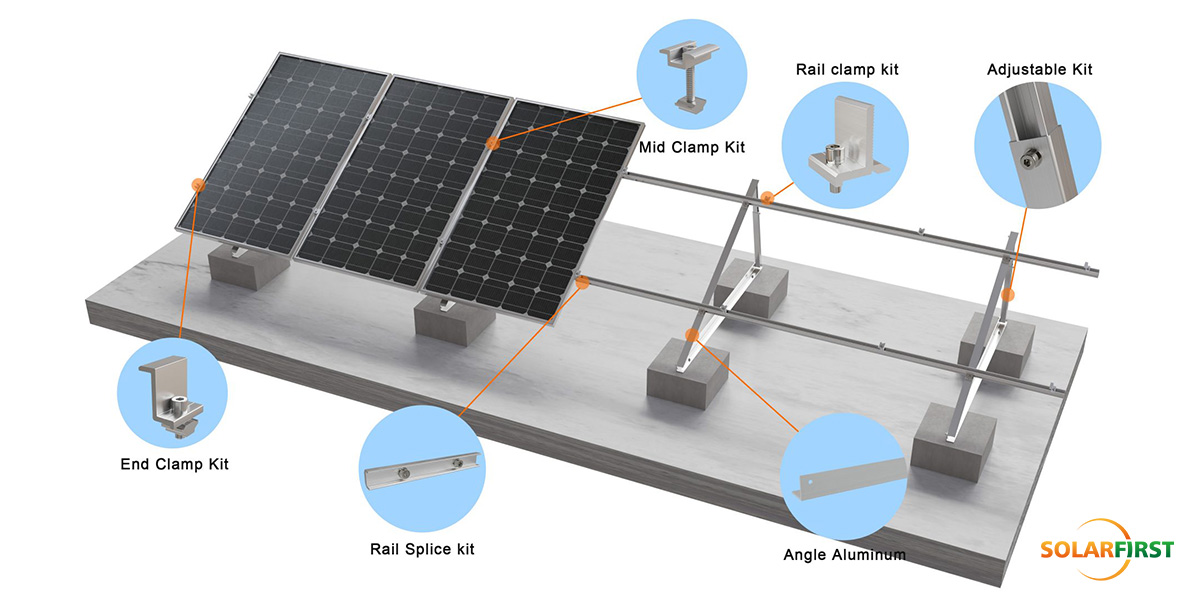

02 付属品回路図
03 製品構成
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | 地面/コンクリート屋根 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 5°～60° |
| 主な素材 | アルマイト処理アルミニウム AL6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017 |
| 保証 | 10年間の保証 |
05 業界応用シナリオ
✔ 住宅用コンクリート平屋根太陽光発電
✔ 商業ビルの平屋発電所
✔ 地上設置型分散型太陽光発電アレイ
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。
