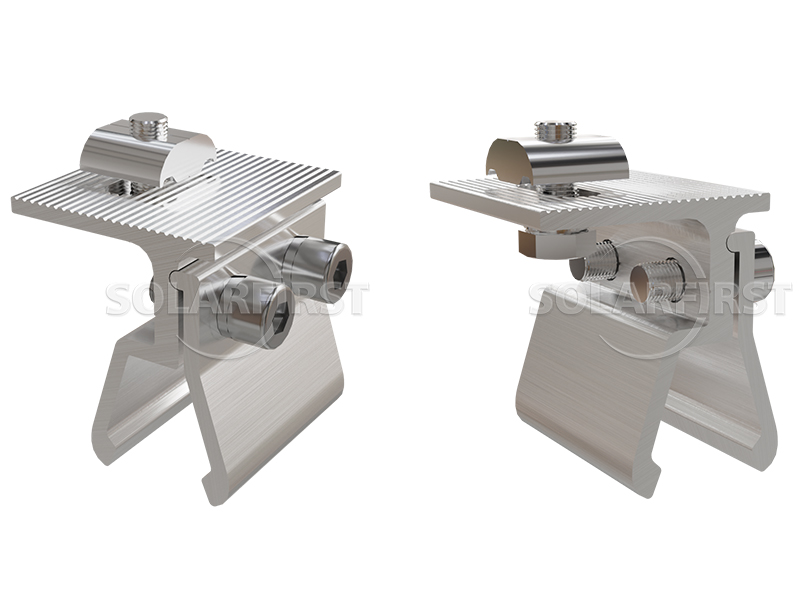

The Klip Lok Solar Metal Roof Mount is a professionally engineered, high-strength aluminum solution designed for a secure and precise connection to metal roof sheets. Its optimized design significantly reduces installation time and overall cost.
色/外観のオプション :
Silver black材質と表面処理 :
AL6005-T5認証 :
ISO，SGS01 製品説明

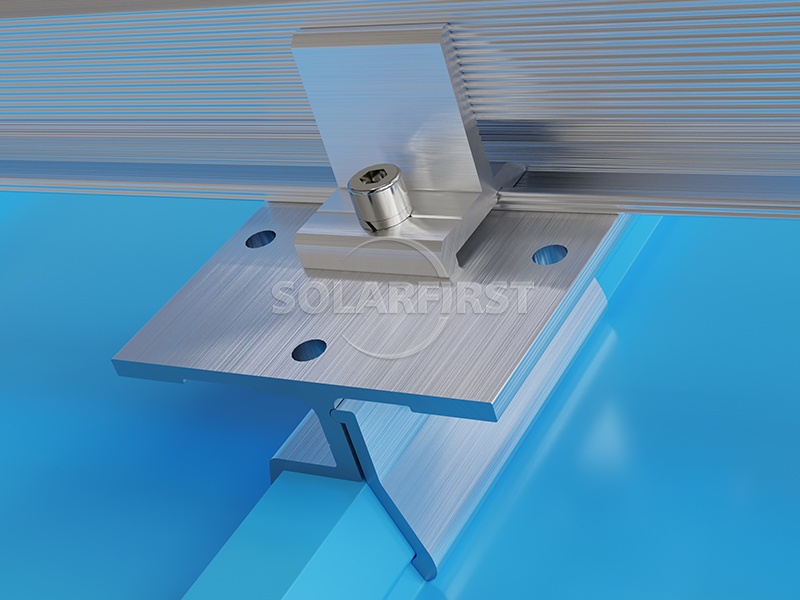

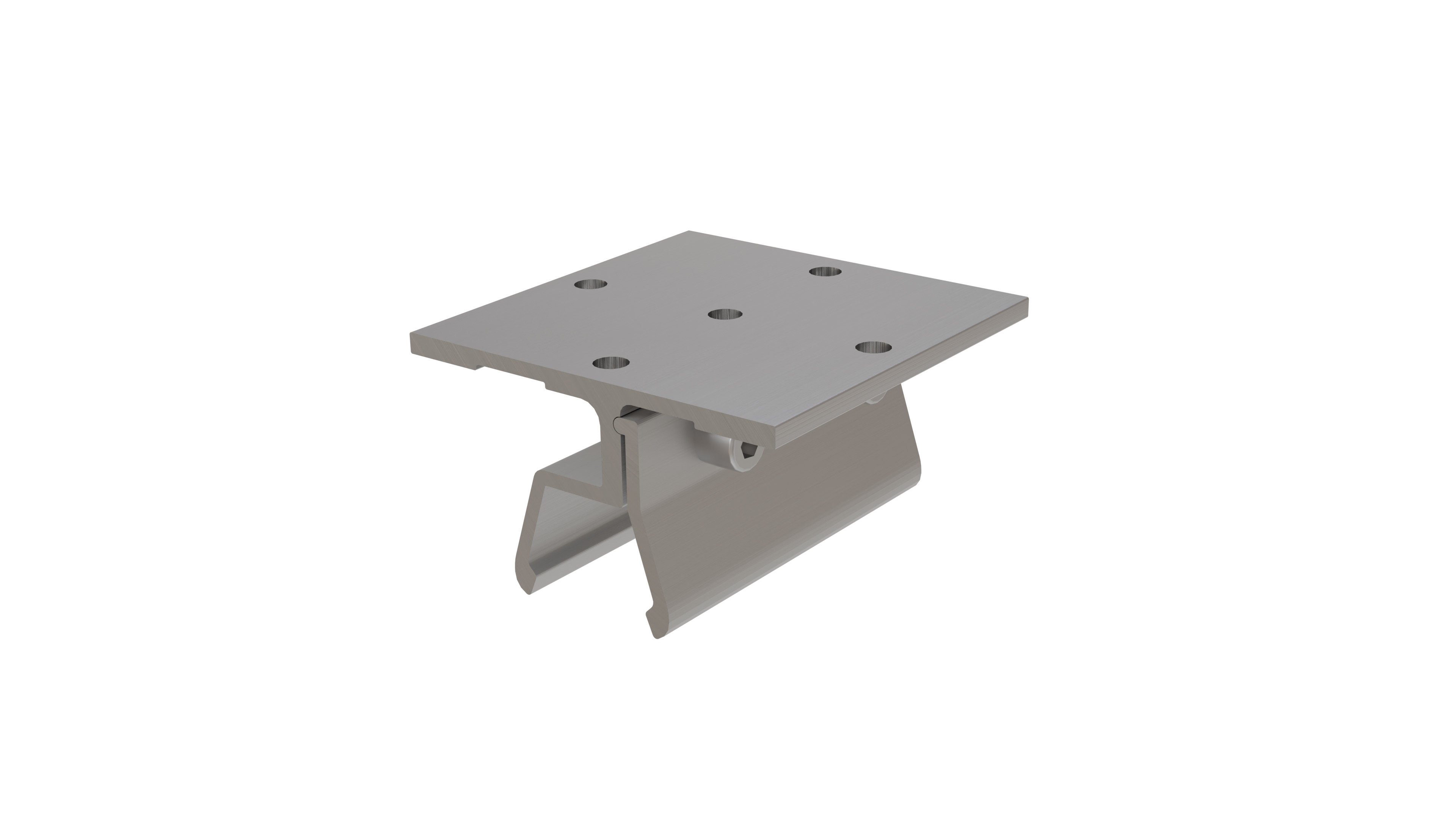

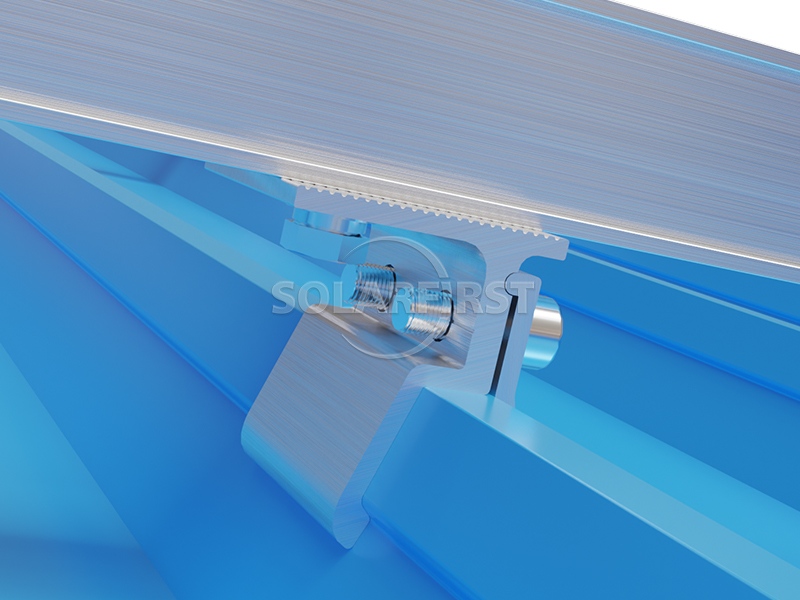

SFメタルルーフマウントは、Klip Lokタイプの金属屋根シート専用に設計された、非貫通型のラックソリューションです。シンプルな設計により、迅速な設置と全体的なコストの削減を実現します。
このシステムは、アルマイト処理されたアルミ製のクランプとレールを採用しており、屋根構造への負荷を軽減します。Klip Lokクランプは、様々な屋根材の形状に合わせて設計されています。さらに汎用性を高めるため、このルーフクランプはL字型のフットブラケットと組み合わせることで、太陽光モジュールを任意の傾斜角度に調整できます。
このマウントは、最大60m/sの強風荷重と1.4kN/m²の積雪荷重に耐えられるよう設計されており、GB50009-2012やASCE7-05を含む複数の国際規格に準拠しています。主な材質は、アルマイト処理されたアルミニウムAL6005-T5とステンレス鋼SUS304で、10年間の保証が付いています。

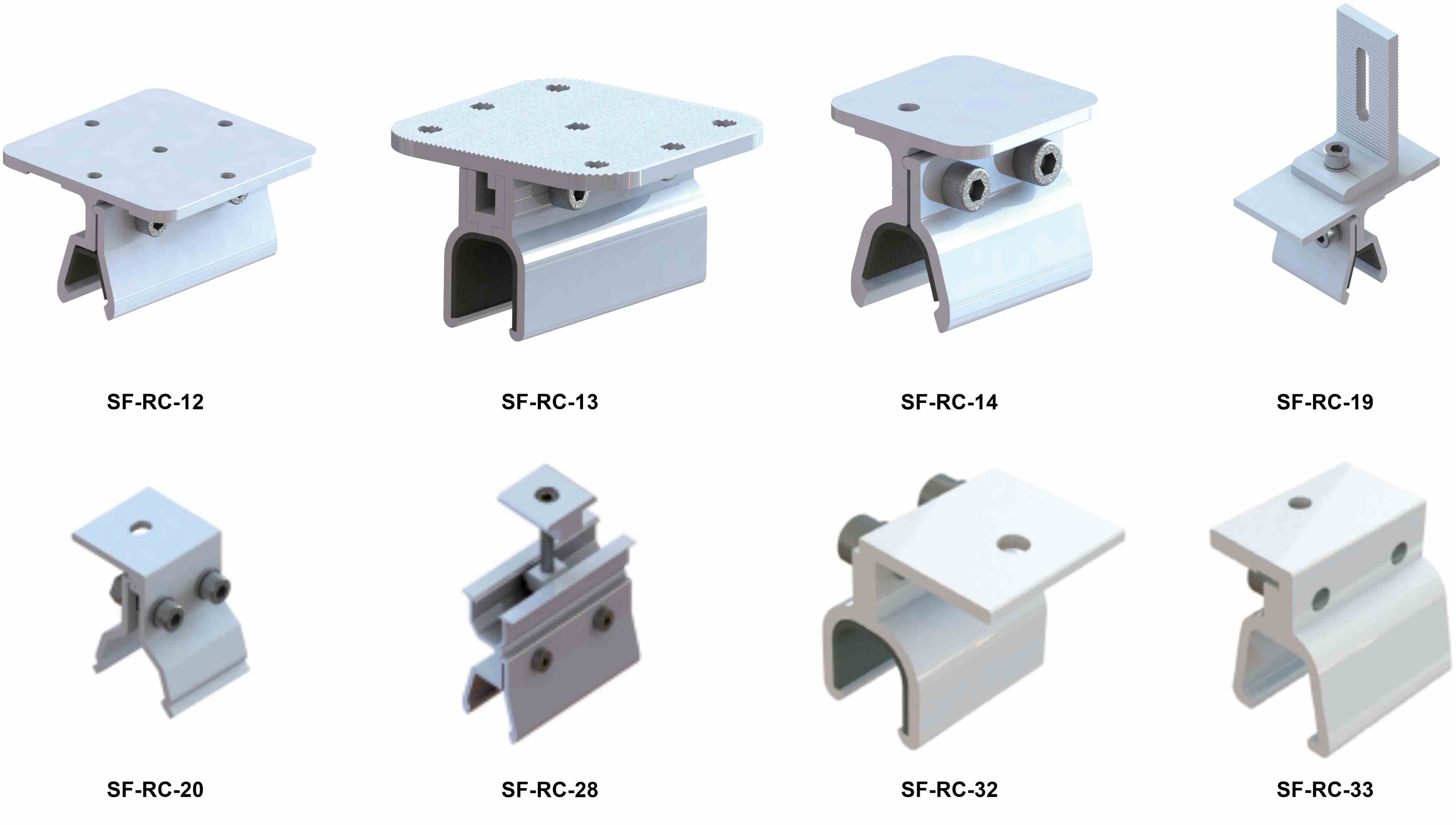

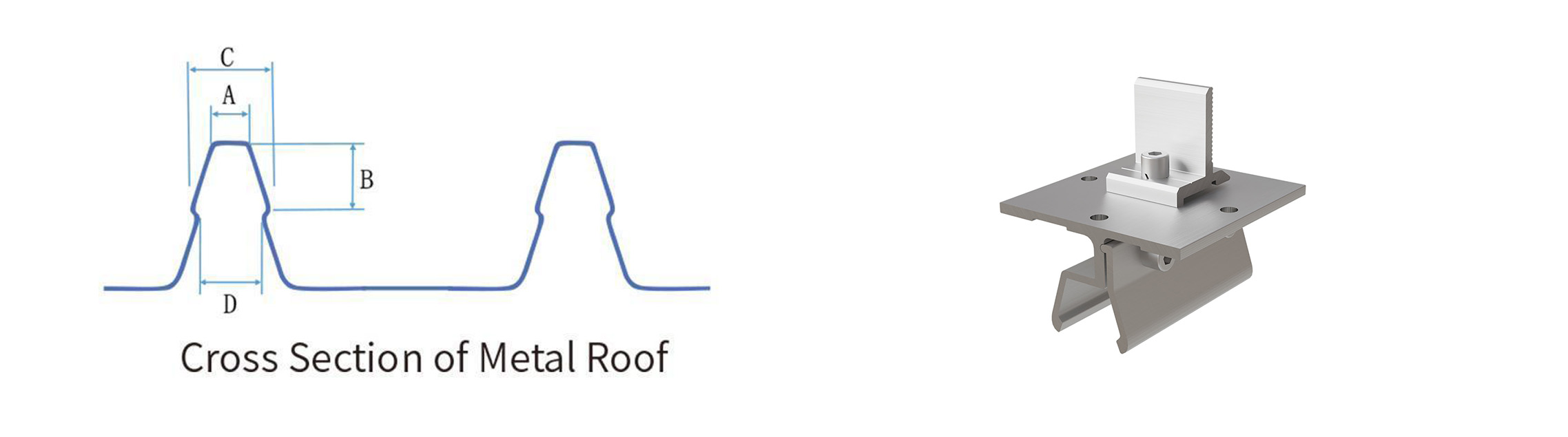

02 付属品回路図

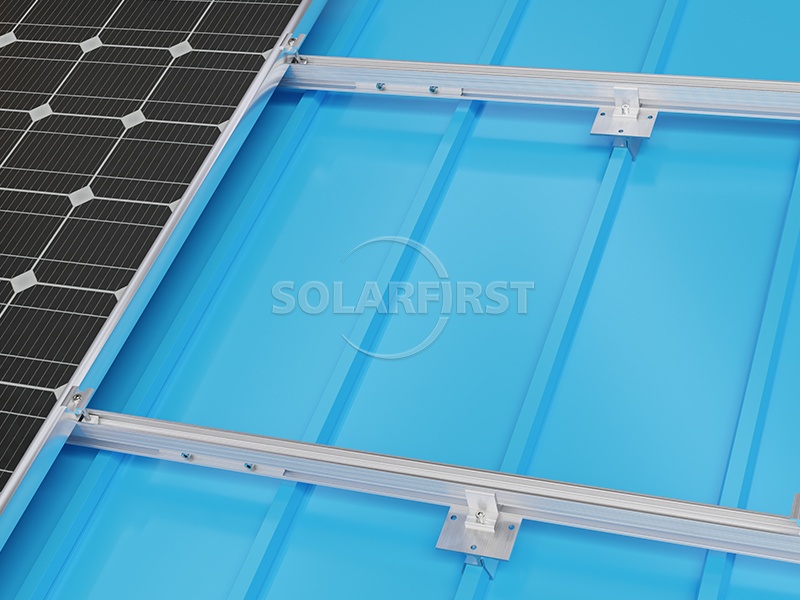

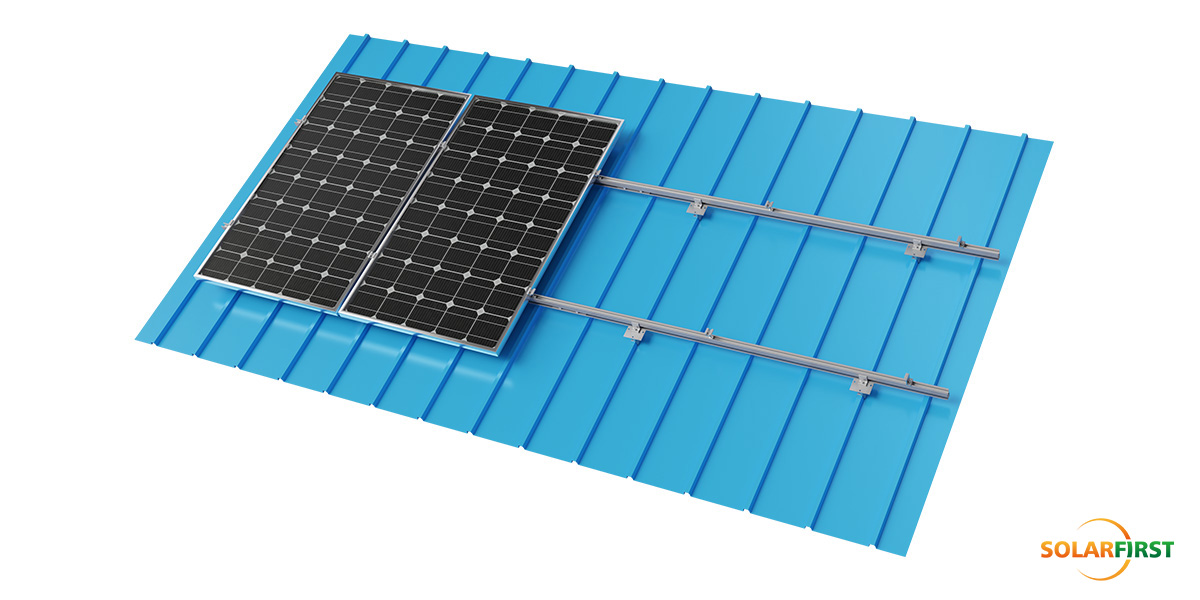

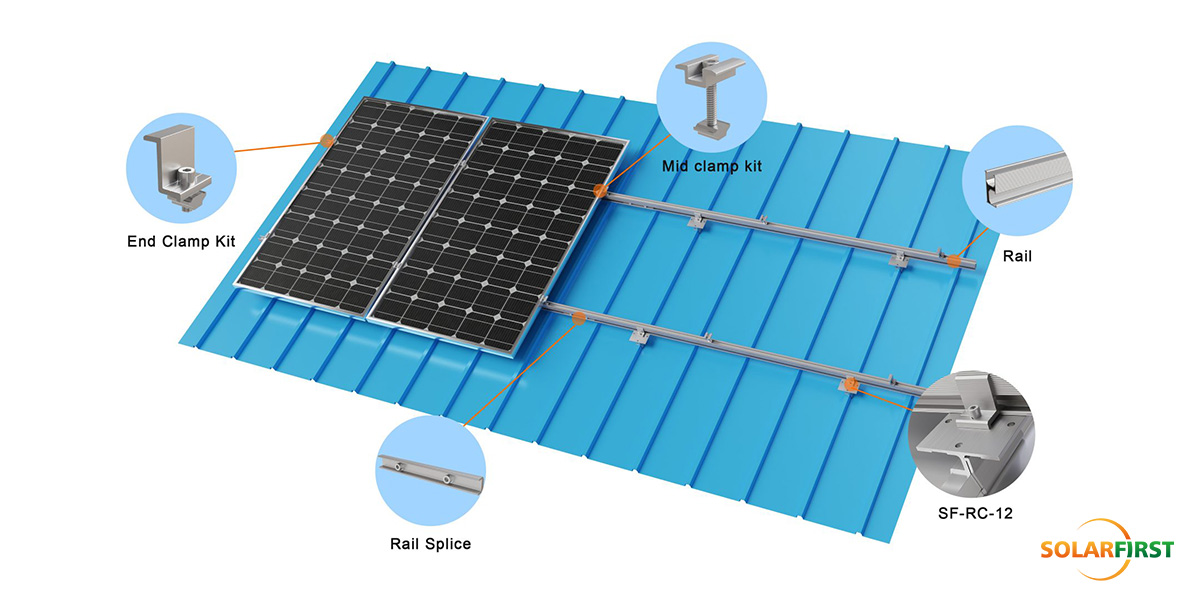

03 製品構成
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | 金属屋根（クリップロックタイプ） |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 屋根と平行 |
| 主な素材 | アルマイト処理アルミニウム AL6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保証 | 10年間の保証 |
05 適用可能なシナリオ
✔ 製造工場：自動車・電子工場の屋上
✔ コールドチェーン物流センター：大型倉庫屋根
✔ 農業用温室のアップグレード：軽量鉄骨温室
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃に合格
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、世界的なプロジェクトのコンプライアンスを確保するために、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

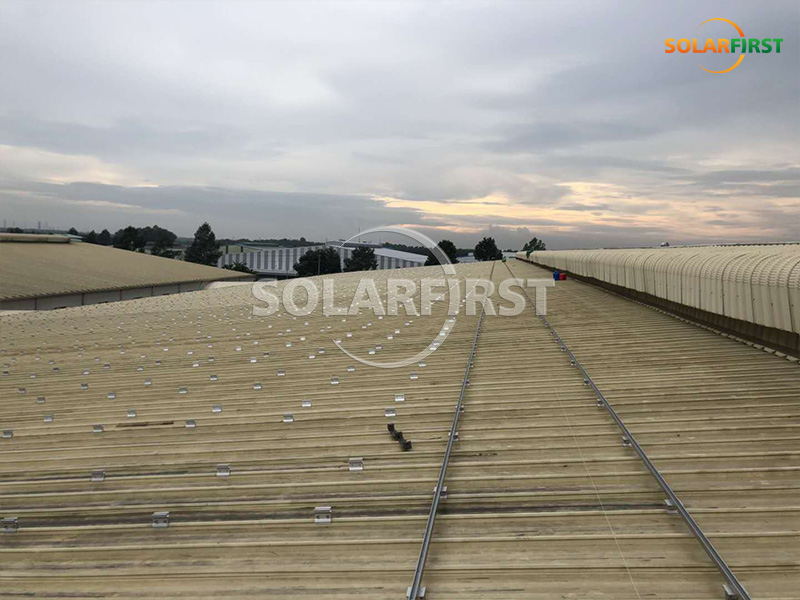

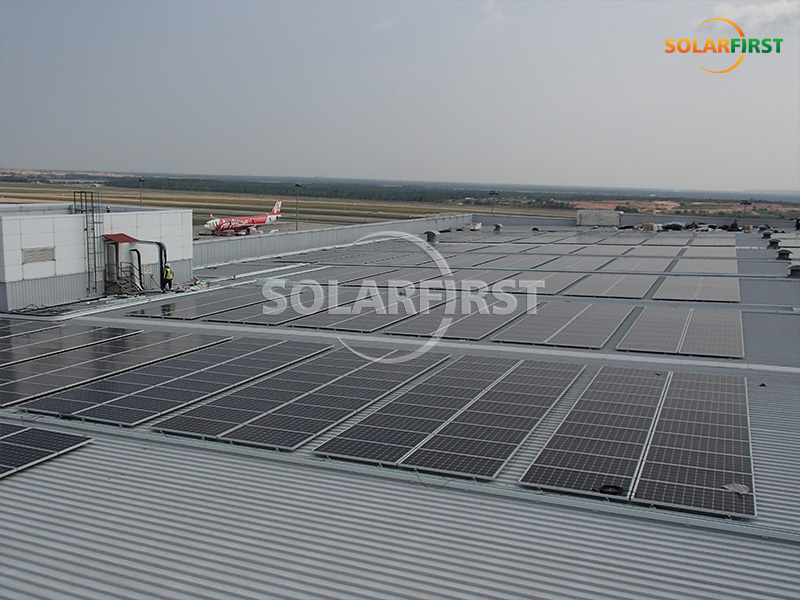

09 プロジェクト事例
