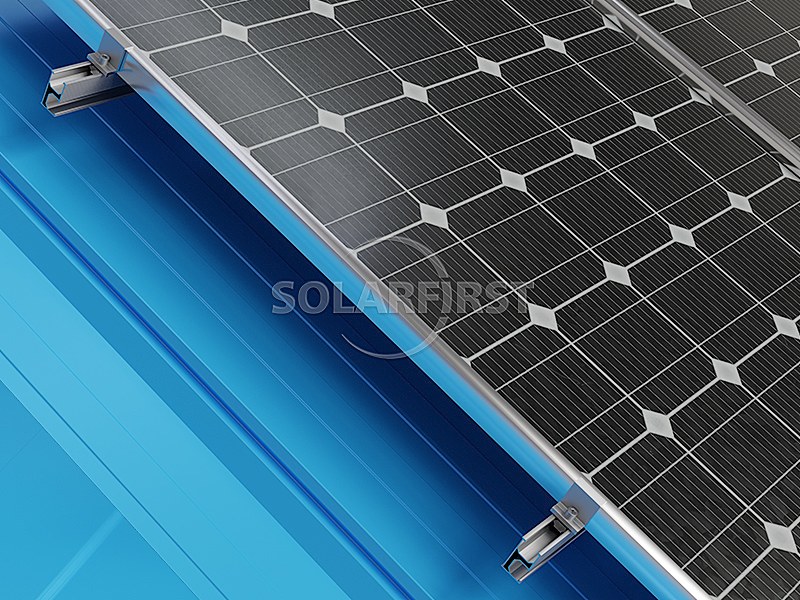

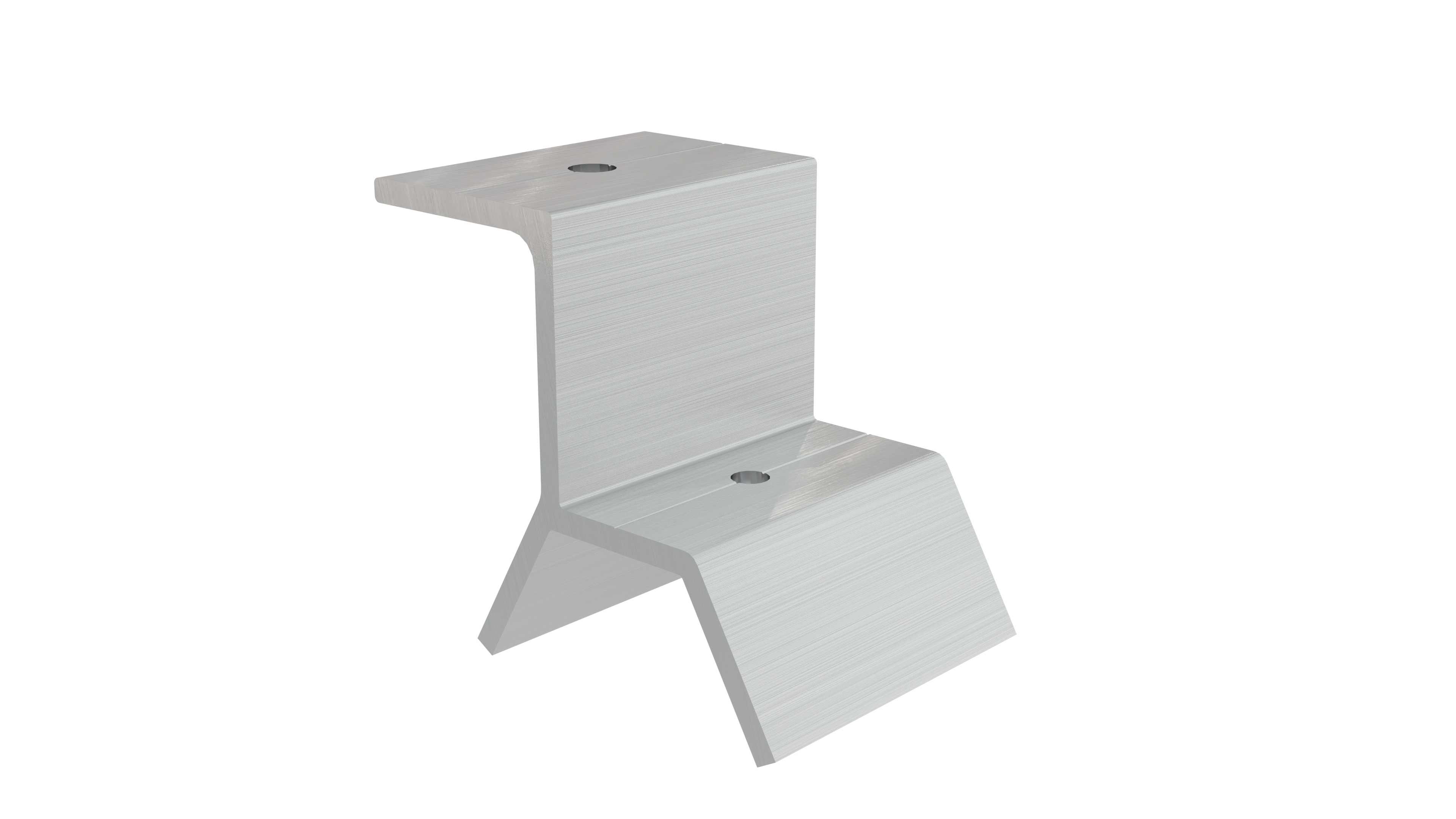

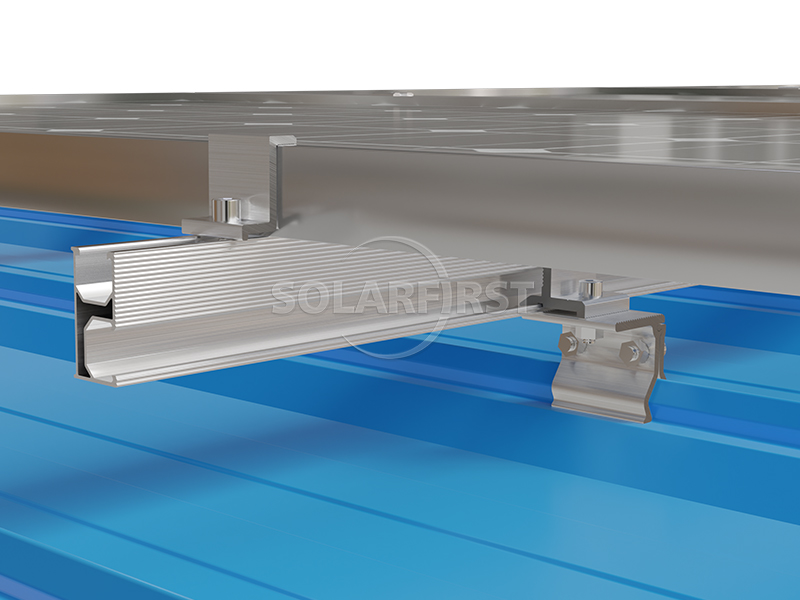

Angular Solar Roof Clamps is a non-penetrating solar installation fixture specially designed for metal vertical seam roofs. It is made of high-strength aluminum alloy and stainless steel, and is directly fixed to the roof vertical joint through mechanical clamping without the need for drilling.
色/外観のオプション :
Natural silver（Colored according to customer requirements）材質と表面処理 :
AL6005-T5認証 :
ISO，SGS, CE01 製品説明

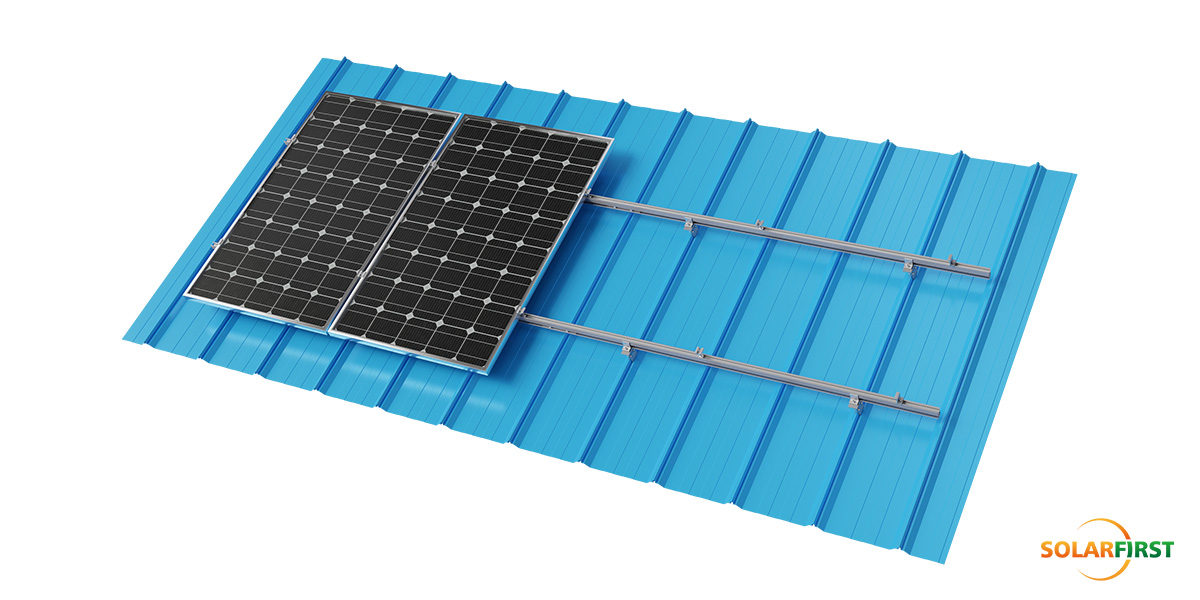

SFメタルルーフマウント（アングルルーフクランプ付き）は、アングル型金属屋根シート向けに設計された、アングル型ソーラーメタルルーフマウントソリューションです。この非貫通型ソーラールーフマウントキットは、シンプルでありながら効果的な設計で、迅速な設置と全体的なコスト削減を実現します。

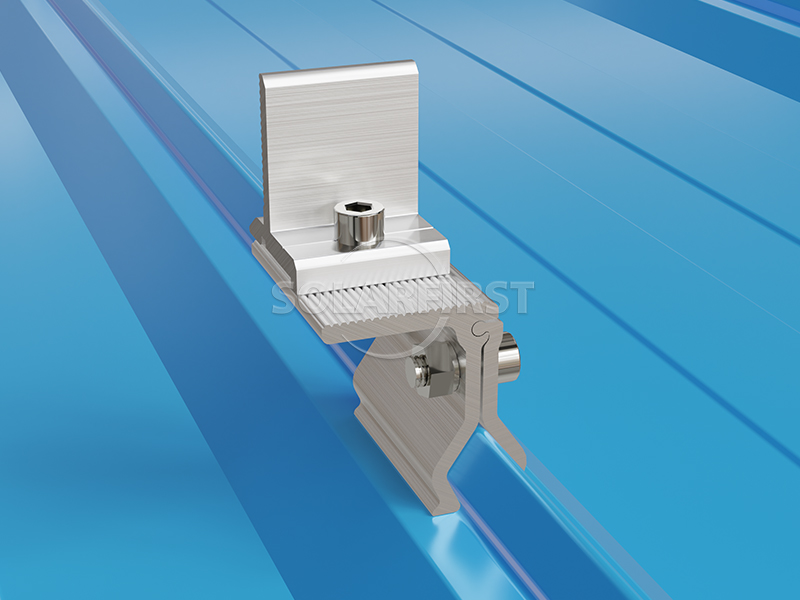

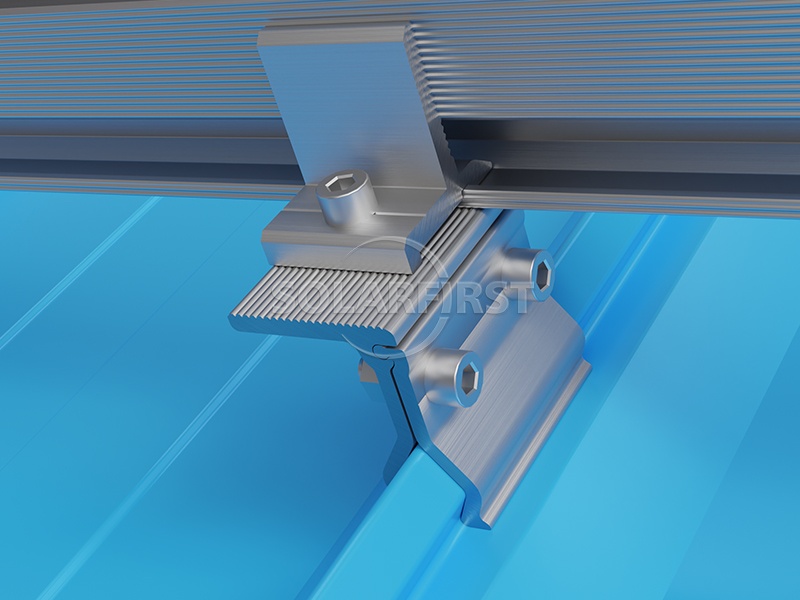

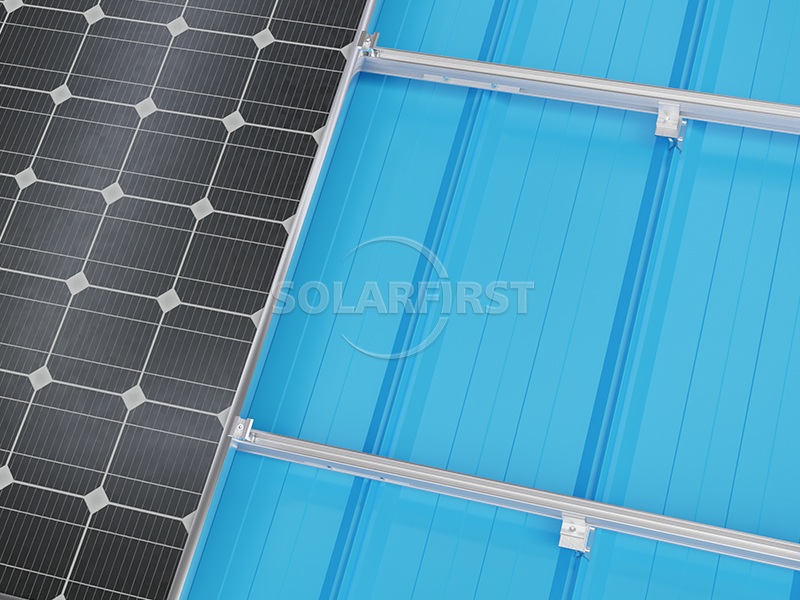

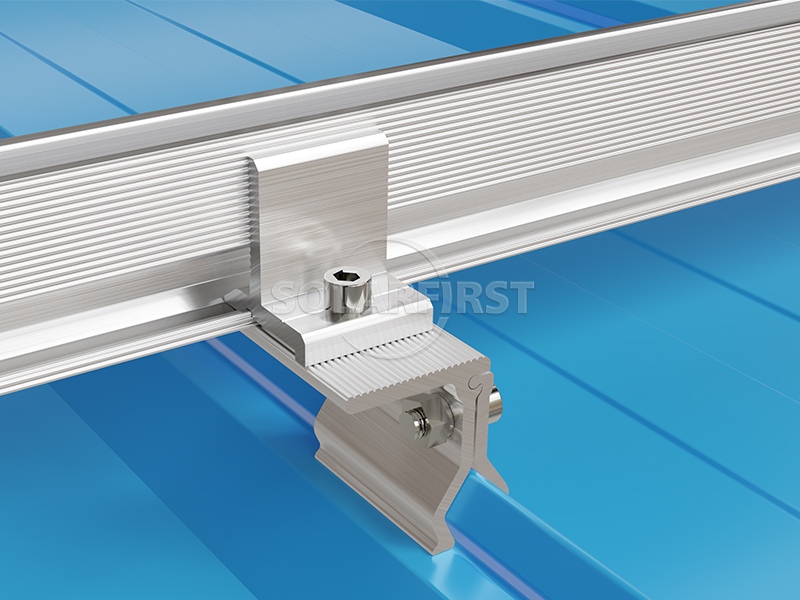

このシステムは、軽量アルミ製の屋根取付ブラケットとレールを採用し、屋根構造への追加負荷を最小限に抑えます。専用設計の角度付きソーラークランプ式屋根取付金具は、様々な角度の屋根材形状に対応できるよう設計されており、屋根を貫通することなく確実に固定できます。さらに柔軟性を高めるため、この屋根取付金具はL字型フットブラケットと組み合わせることで、最適な太陽光モジュールの設置角度と位置を実現できます。
この包括的な太陽光発電ルーフマウントシステムには、精密に設計されたソーラーパネルクリップが含まれており、モジュールをしっかりと固定しながら屋根面との平行性を維持します。過酷な気象条件にも耐えられるよう設計されており、最大60m/sの風荷重と1.4kN/m²の積雪荷重に耐えます。ASCE7-05およびJIS C8955:2017などの国際規格に準拠したマウント部品は、耐腐食性アルマイト処理アルミニウムAL6005-T5とステンレス鋼SUS304で構成されており、信頼性の高い長期性能を保証する10年間の保証が付いています。

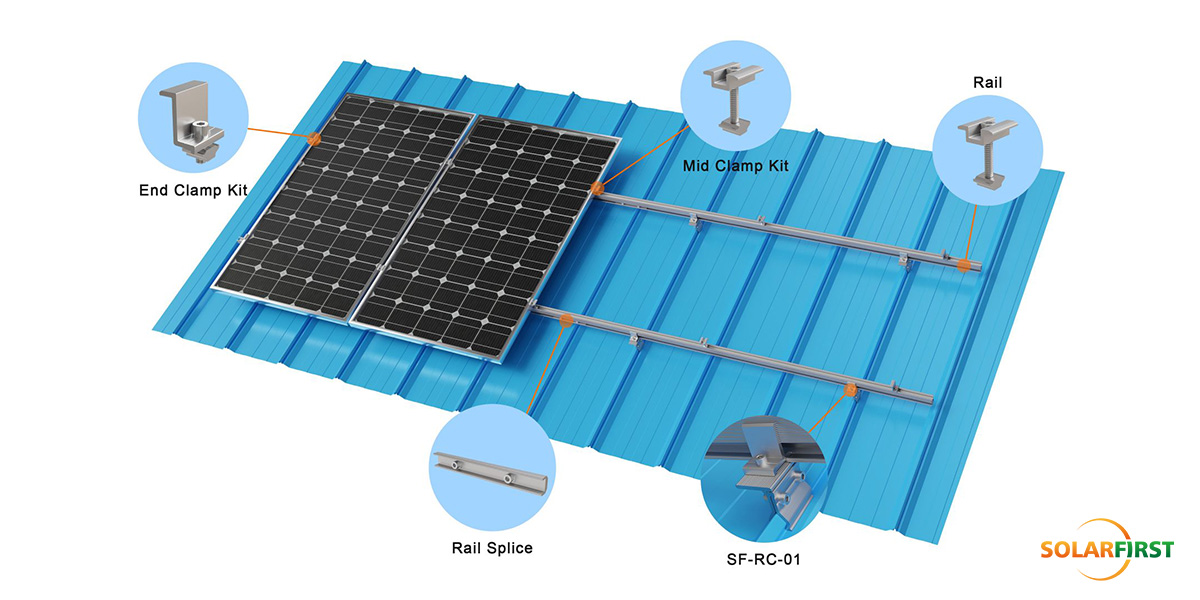

02 付属品回路図

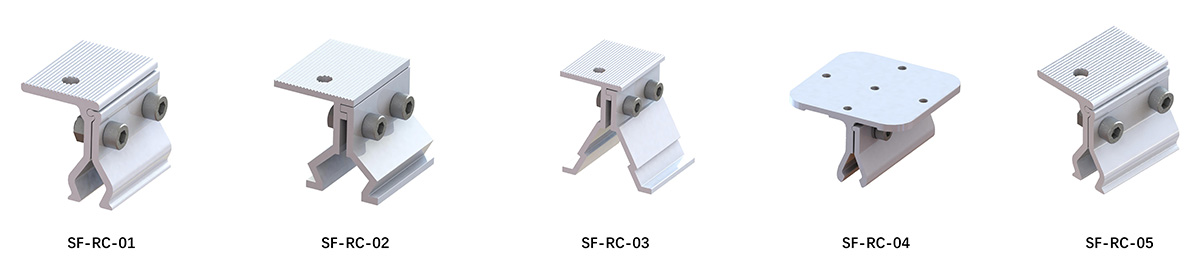

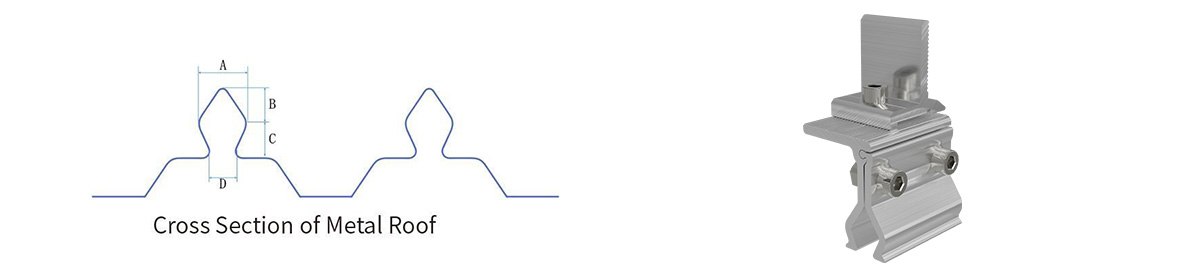

03 製品構成
| 寸法（mm） | A | B | C | D |
| SF-RC-01 | 18 | 13 | 10.5 | 10 |
| SF-RC-02 | 26 | 12 | 10.5 | 18 |
| SF-RC-03 | 35 | 21.6 | 2.5 | 31.5 |
| SF-RC-04 | 16.3 | 16.3 | 2.5 | 12 |
| SF-RC-05 | 15 | 12.2 | 10 | 10 |
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | 角張った金属屋根パネル |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 屋根と平行 |
| 主な素材 | アルマイト処理アルミニウム AL 6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保証 | 10年間の保証 |
05 業界応用シナリオ
✔ 製造工場：自動車・電子工場の屋上
✔ コールドチェーン物流センター：大型倉庫屋根
✔ 農業用温室のアップグレード：軽量鉄骨温室
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

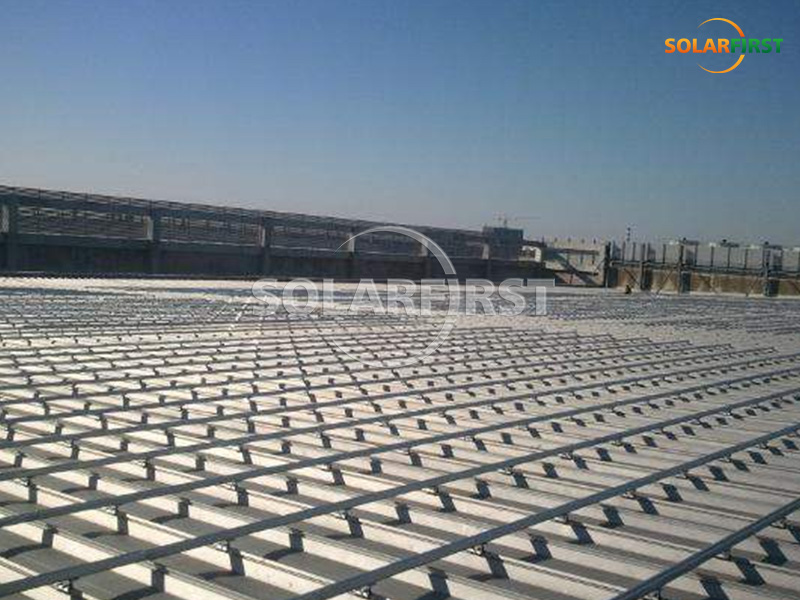

09 プロジェクト事例
