01 製品説明
SF タイル ルーフ フックは、陽極酸化処理された構造用アルミニウムとステンレス鋼のコンポーネントを使用することで高い耐腐食性を実現するよう設計された、住宅用および商業用のタイル屋根設置用の特殊なラック ソリューションを提供します。

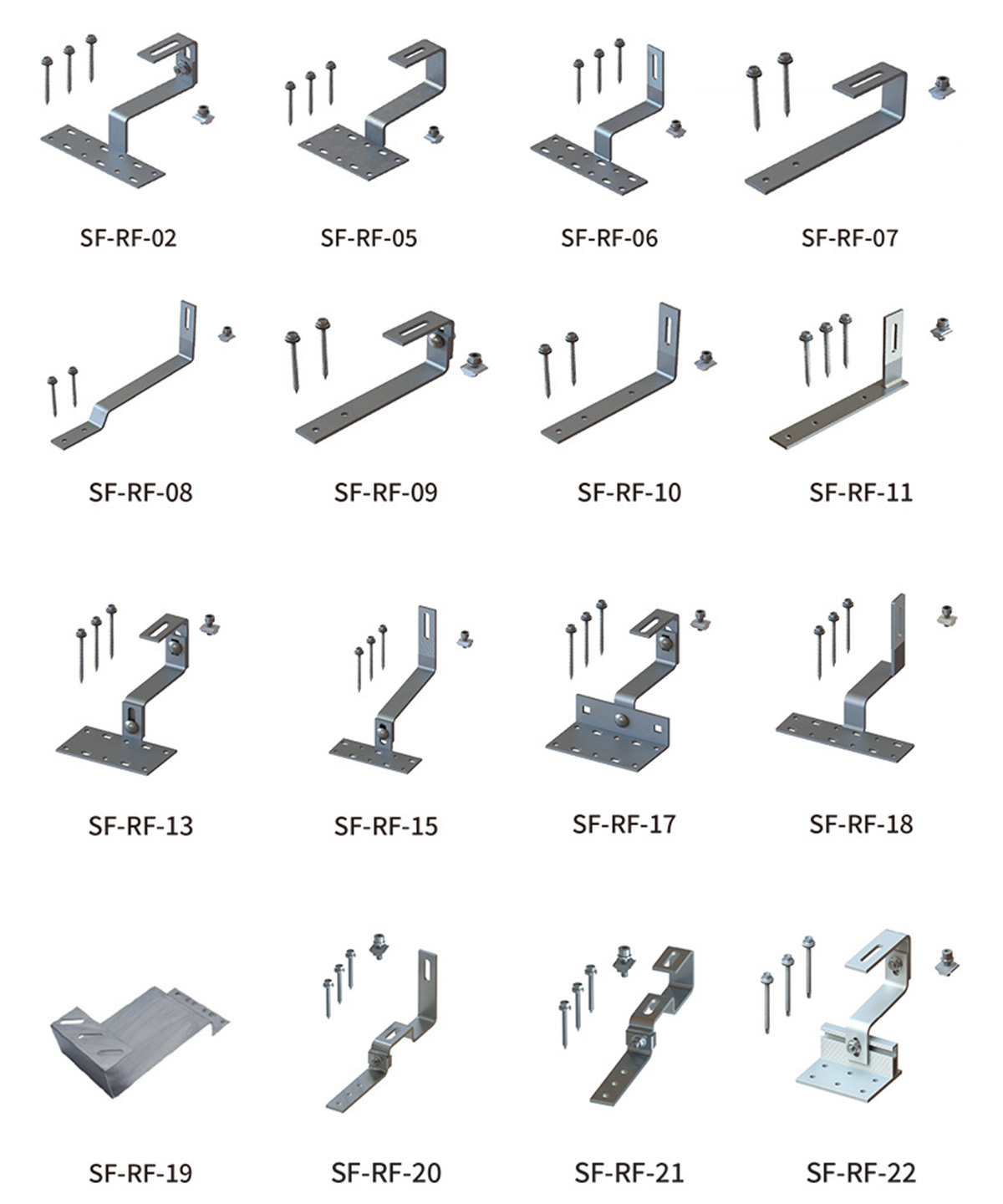

このシステムは、瓦、平瓦、スレート瓦、スペイン瓦、ローマン瓦、ストーンコート金属瓦など、様々な形状の瓦に対応するよう設計された幅広いタイルフックを揃えています。主な利点は、タイルを貫通させることなくフックを瓦の下に固定できる非貫通施工方式です。施工が難しい状況にも対応できるよう、調整可能なフック設計をご用意しており、様々な屋根条件に正確に適応します。
この設置ソリューションは、最大風速60m/秒、積雪荷重1.4kN/m²など、過酷な環境負荷にも耐えられるよう設計されています。GB50009-2012、ASCE7-05、JIS C8955:2017などの国際規格に準拠したこのシステムは、耐久性の高いアルマイト処理アルミニウムAL6005-T5とステンレス鋼SUS304で構成されており、10年間の保証が付いています。

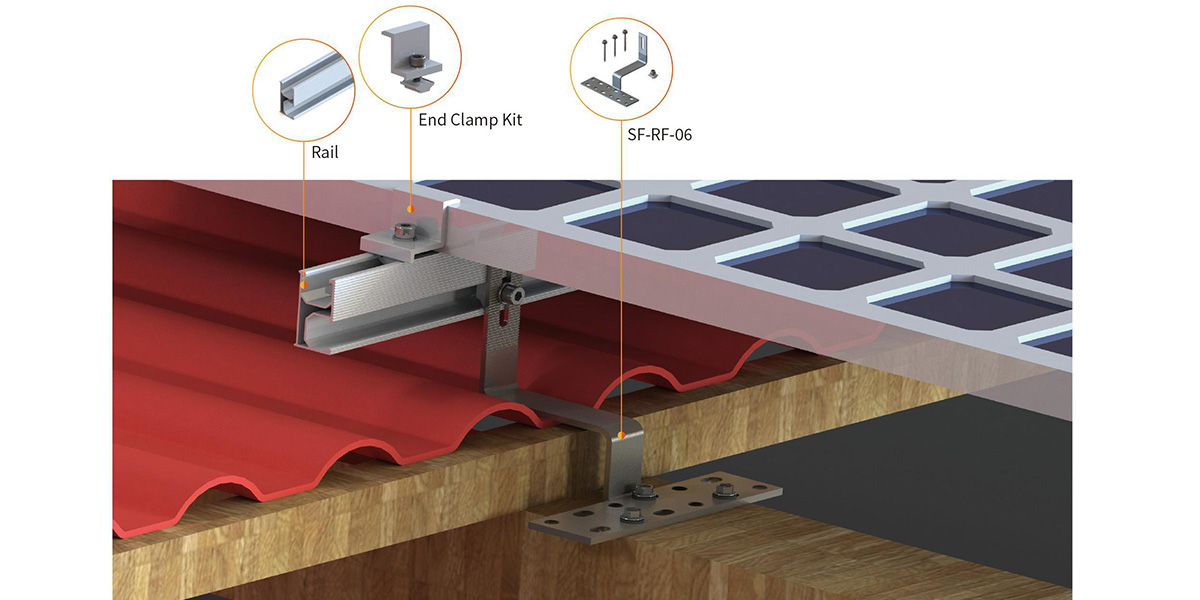

02 付属品回路図

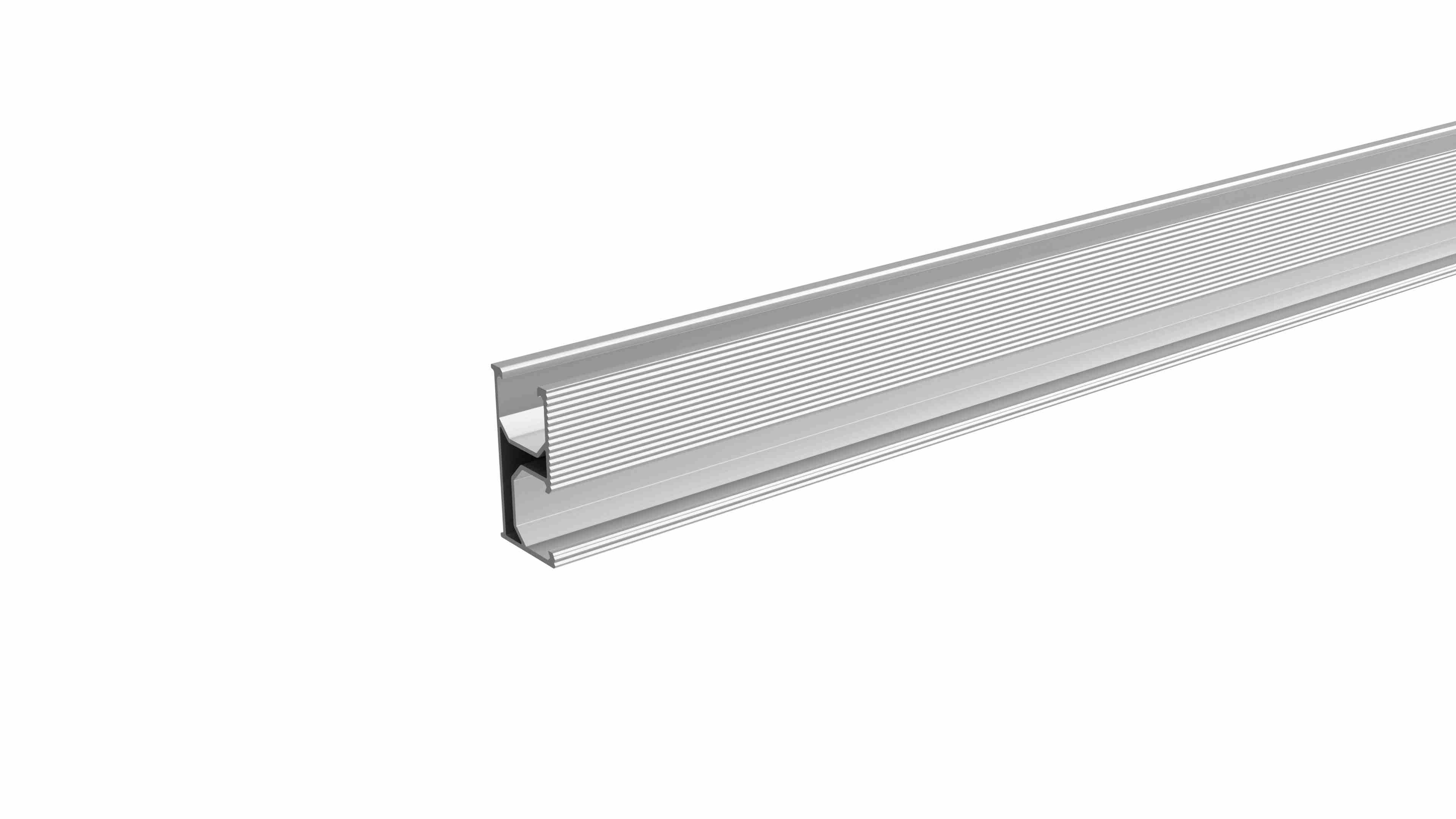

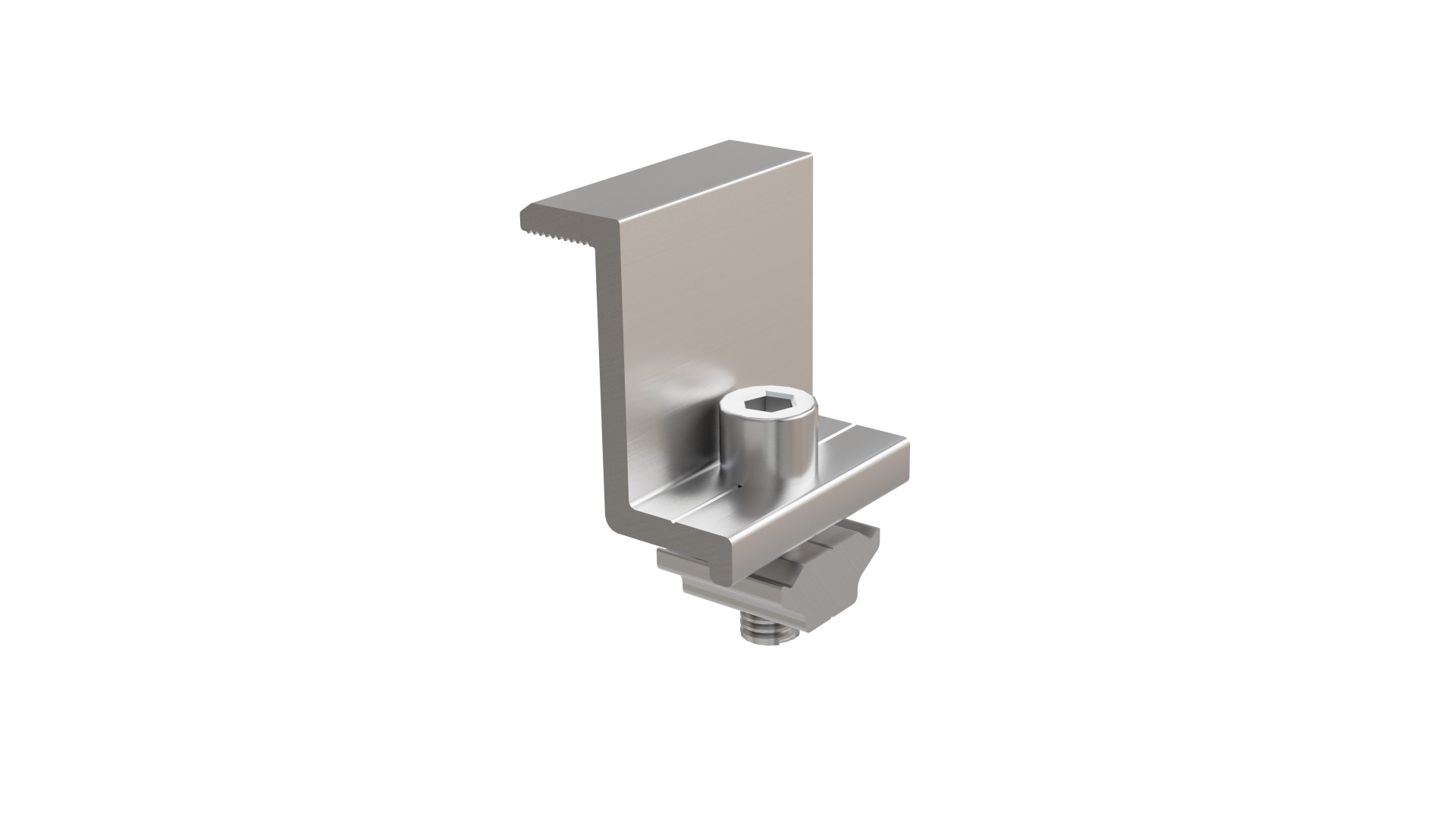

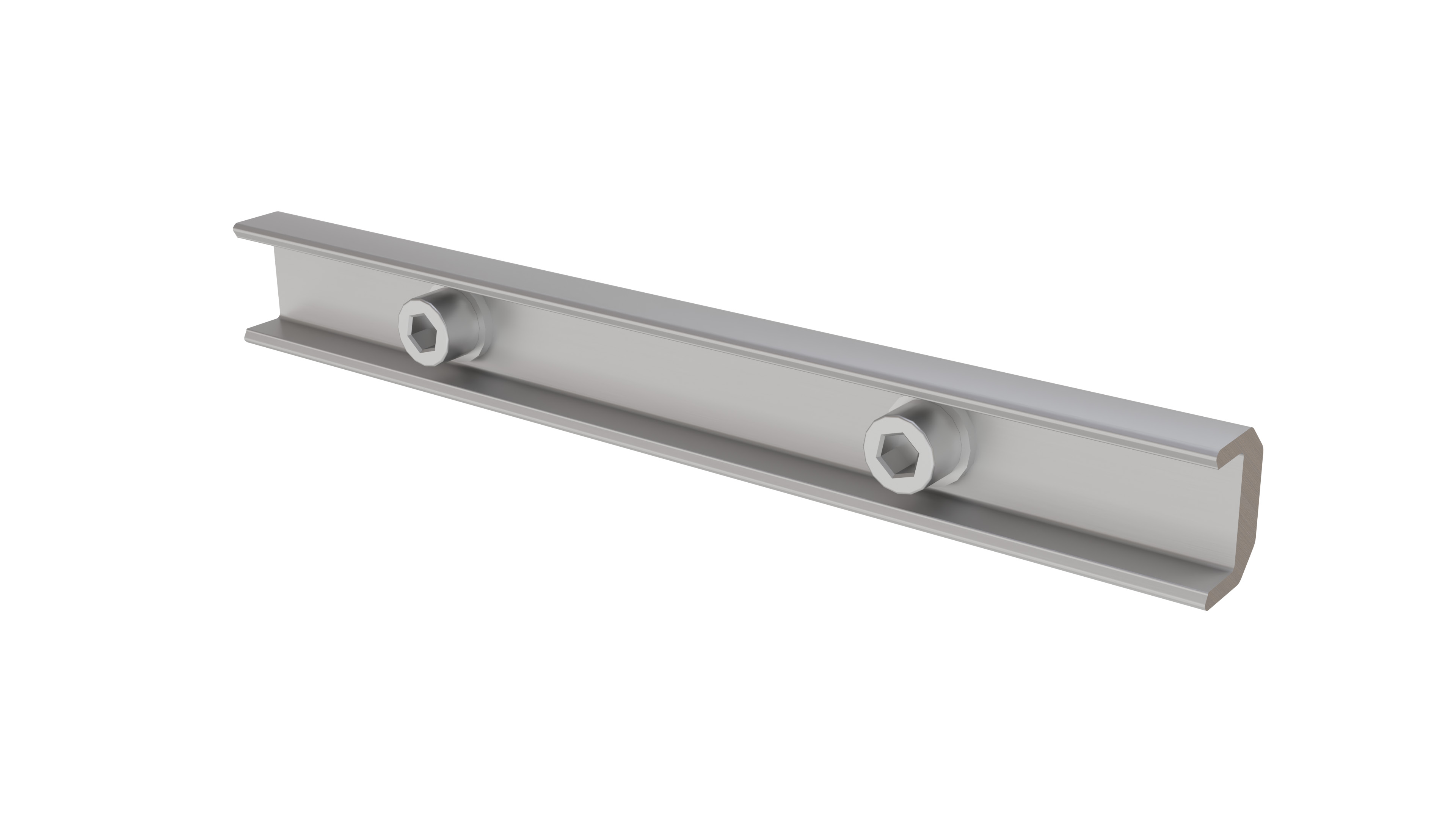

03 製品構成
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用屋根 | 瓦屋根 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 傾斜角度 | 屋根面と平行 |
| 主な素材 | アルマイト処理アルミニウム AL6005-T5、ステンレス鋼 SUS304 |
| 標準 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 保証 | 10年間の保証 |
05 業界応用シナリオ
✔ 伝統的な住宅の瓦屋根（粘土瓦/セメント瓦）
✔ 商業ビルのスレート瓦屋根
✔ 石張りの金属タイル古風建築
06 専門的な技術サービス
▶ スキーム設計と構造解析：
プロフェッショナルな負荷レポート、器具配置シミュレーション、BIM 視覚化ソリューションを提供します。
▶ 現地探査サポート：
技術者が現地で屋根の状況を調査し、設置状況や危険箇所を確認します。
▶ インストールのトレーニングとガイダンス:
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃をクリア
• 塩水噴霧腐食（3,000時間以上）
• 60m/s のハリケーンシミュレーションなどの過酷なテスト。
▶ 第三者認証
• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。
08 梱包と配送
国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。
