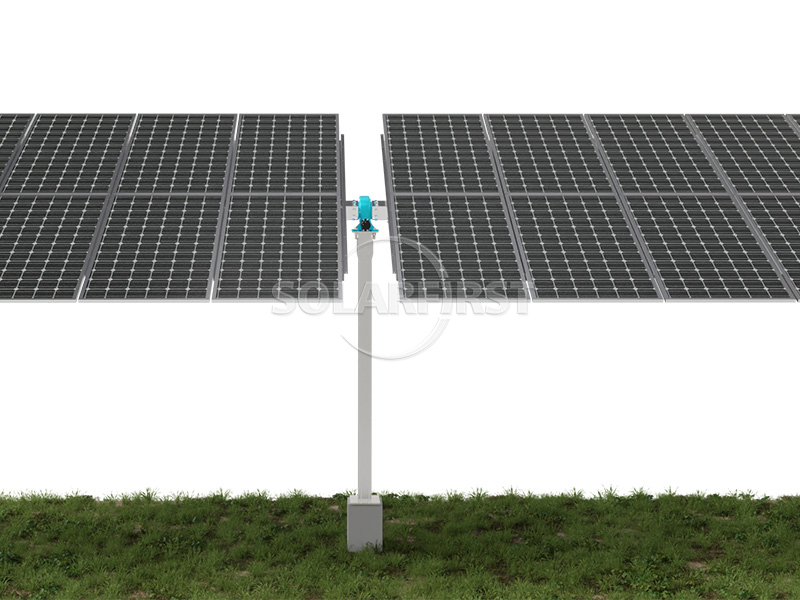

Horizo​​n D+シリーズ マルチポイントドライブ単軸ソーラートラッカーシステム

01 製品説明

この水平単軸トラッカーは、太陽光パネルを一日中太陽に向け続けることで、エネルギー出力を大幅に向上させるように設計されています。公益事業規模および大規模商業用太陽光発電プロジェクト向けに設計されたこのシステムは、高い適応性、構造安定性、そしてインテリジェントな制御を組み合わせ、多様な地形や気象条件において発電量を最大化します。

南北方向に最大15%の勾配適応性を備え、不整地でも安定した性能を発揮します。マルチポイント駆動システムにより、風圧ねじれ耐性が大幅に向上し、限界風速耐性も向上。最大45m/sの風下でも安定した動作を実現します。182mmセルと210mmセルの太陽光モジュールに対応し、各トラッカーは最大120枚のモジュールを搭載可能で、システム電圧は1000Vまたは1500Vに設定可能です。

スマートトラッキングシステムは、地形と気象データを用いてリアルタイムで傾斜角（最大±45°）を調整します。また、独立した監視システムにより、運用の信頼性と迅速な障害検出を実現します。溶融亜鉛メッキおよびZn-Al-Mgコーティング鋼（コーティング厚65μm以上）で構築されたこのトラッカーは、長期的な耐腐食性を備えており、PHC、現場打ち、または鋼管杭基礎からお選びいただけます。

このシステムは、太陽光発電所に導入される場合でも、大規模な商業施設に導入される場合でも、パフォーマンス、耐久性、メンテナンスの容易さの最適なバランスを実現します。

02 付属品回路図

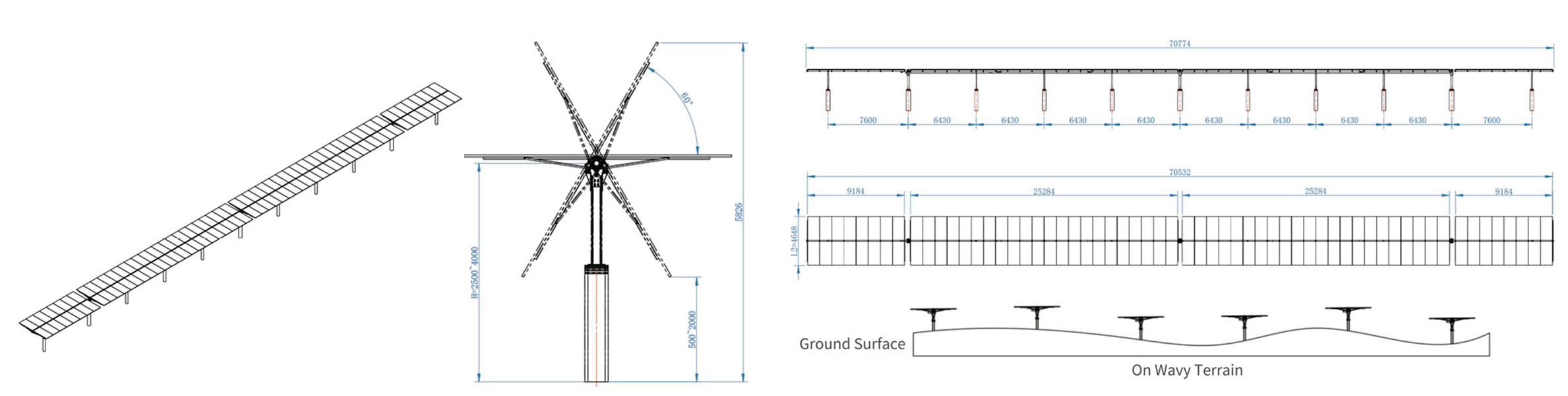

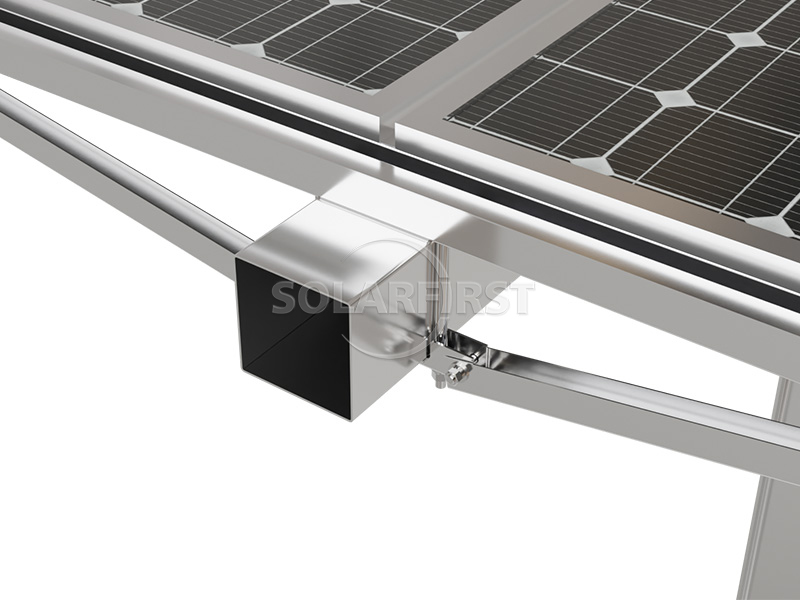

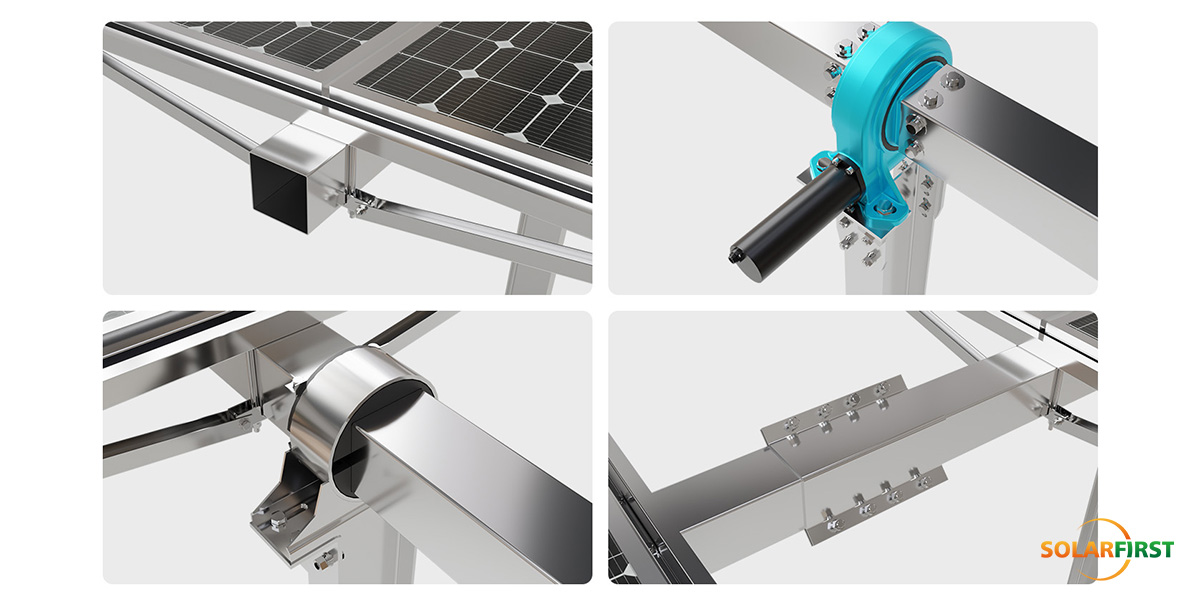

03 製品構成

04 コアエンジニアリングパラメータ

05 業界応用シナリオ

✔ 砂漠と辺境地：適用可能なシステム：単軸および二軸追跡システム

✔ 傾斜地や起伏のある地形：適用可能なシステム：傾斜単軸/適応型二軸システム

✔ 屋上太陽光発電とコミュニティ電力供給： 適用システム：軽荷重用フラットシングルアクスル/小型デュアルアクスルシステム

06 専門的な技術サービス

▶ スキーム設計と構造解析：

カスタマイズされた荷重計算レポート（風荷重/積雪荷重/地震力解析を含む）を提供します。

▶ 現地探査サポート：

エンジニアは、地質条件（地耐力/傾斜/腐食環境）の現地調査を実施します。

▶ インストールのトレーニングとガイダンス:

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

▶ 極限環境試験

• -40℃の低温衝撃をクリア

• 塩水噴霧腐食（3,000時間以上）

• 60m/s のハリケーンシミュレーションなどの過酷なテスト。

▶ 第三者認証

• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。

08 梱包と配送

国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

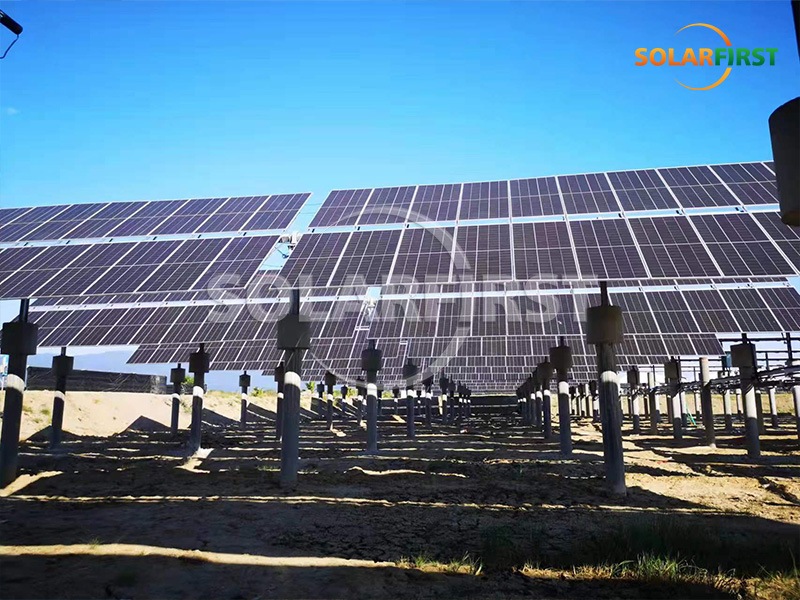

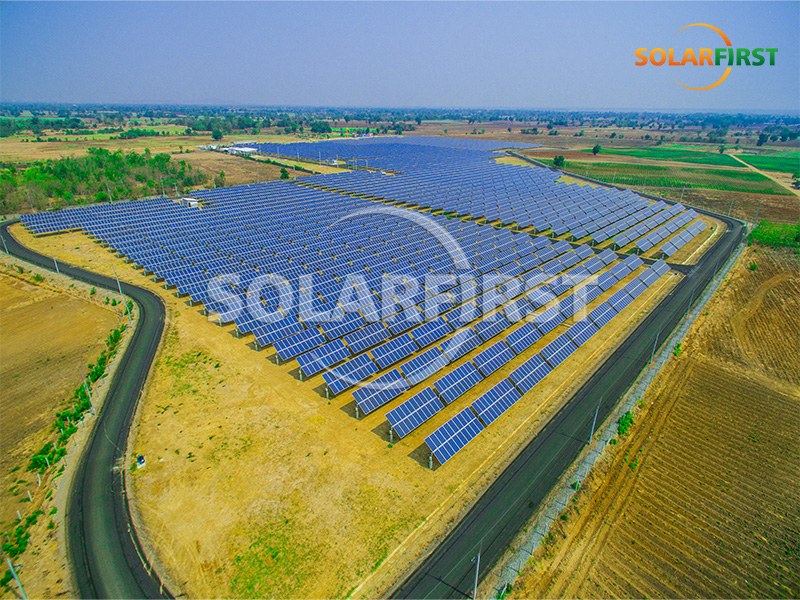

09 プロジェクト事例
