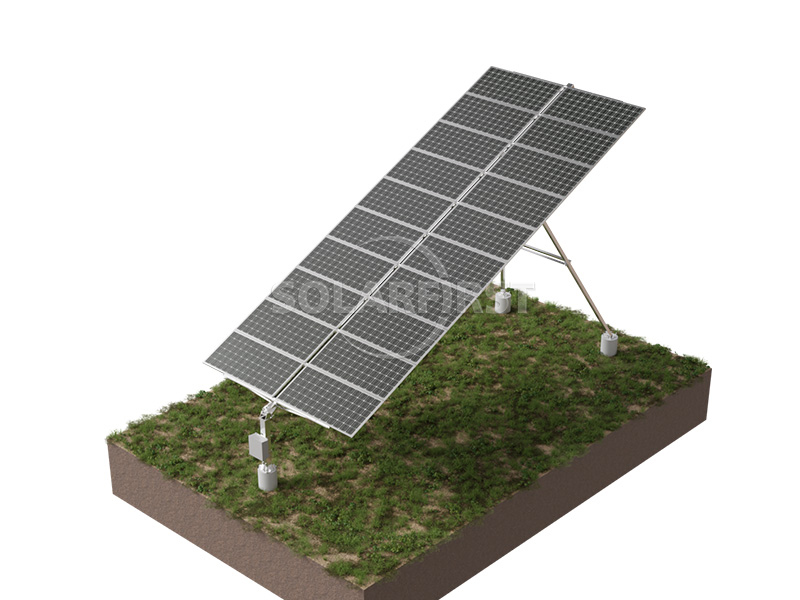

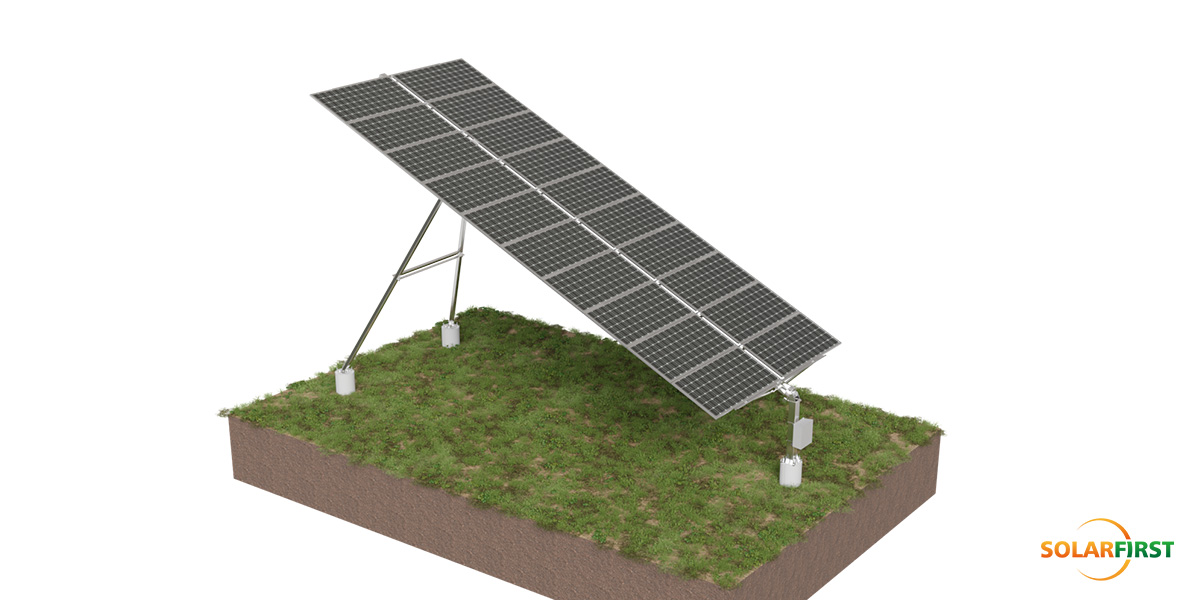

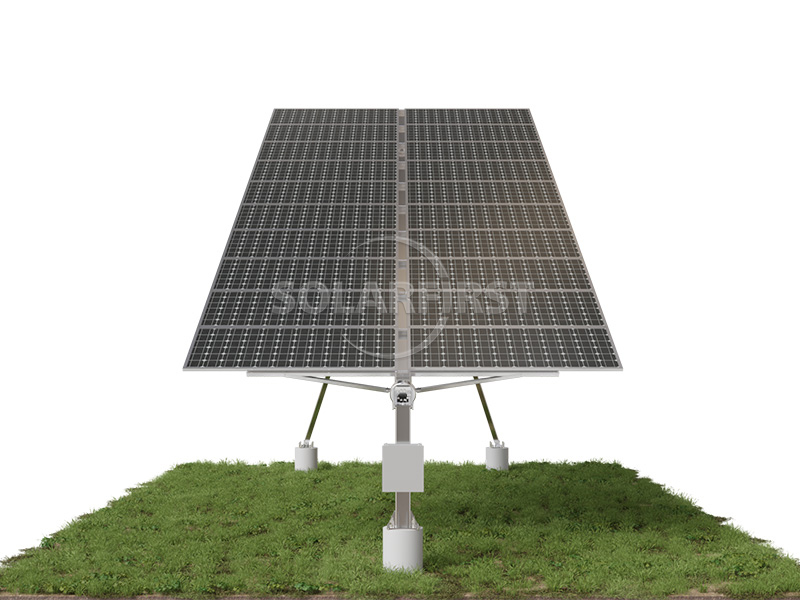

傾斜型単軸太陽光追尾システム

01 製品説明

Tiltシリーズの傾斜型単軸太陽光トラッカーは、特に高緯度地域における大規模太陽光発電所向けに設計されており、発電量と構造的な堅牢性の最適なバランスを実現します。本システムは、水平面と垂直面の間を回転する傾斜型単軸設計を特徴としており、太陽光照射を最大限に高めながら、低風速と地上高を維持し、安全性とスペース効率を向上させます。

シンプルながらも非常に安定した三角形の支持構造を採用したこのトラッカーは、厳しい環境条件下でも信頼性の高いパフォーマンスを発揮します。インテリジェントな追跡システムは、リアルタイムの地形・気象データに基づいて傾斜角（方位角最大±45°、傾斜角5～25°）を自動調整し、固定傾斜システムと比較して発電量を大幅に向上させます。各トラッカーは最大20枚のソーラーモジュールを搭載可能で、1000V/1500Vのシステム構成に対応しています。

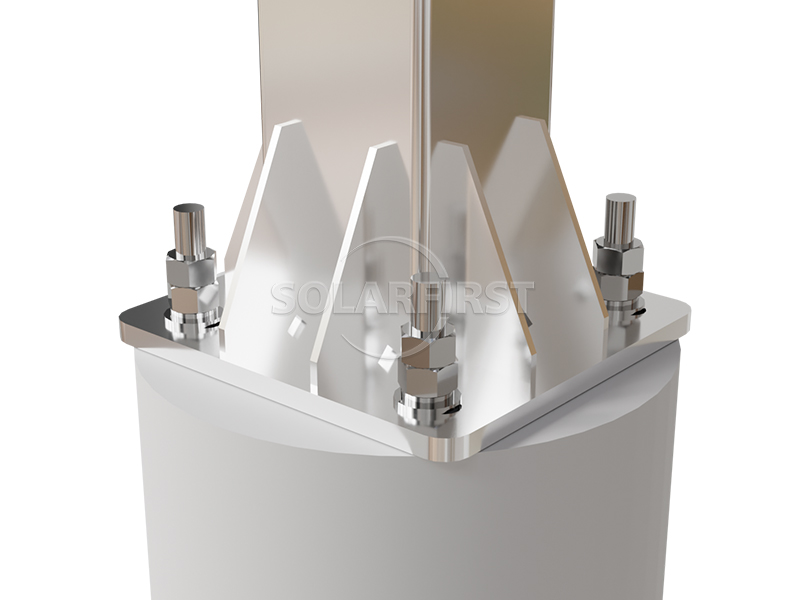

平均膜厚80μm以上の溶融亜鉛めっき鋼またはZn-Al-Mgめっき鋼板製の本システムは、優れた耐腐食性と長期耐久性を備えています。PHC（地中埋設コンクリート）、現場打ち、鋼管杭など、複数の基礎タイプに対応し、多様な敷地への柔軟な設置を可能にします。最大40m/sの風速に耐えるカスタマイズ可能な設計を備えた本トラッカーは、スマートな機能と堅牢な信頼性を兼ね備え、電力会社や商業用太陽光発電プロジェクトに最適です。

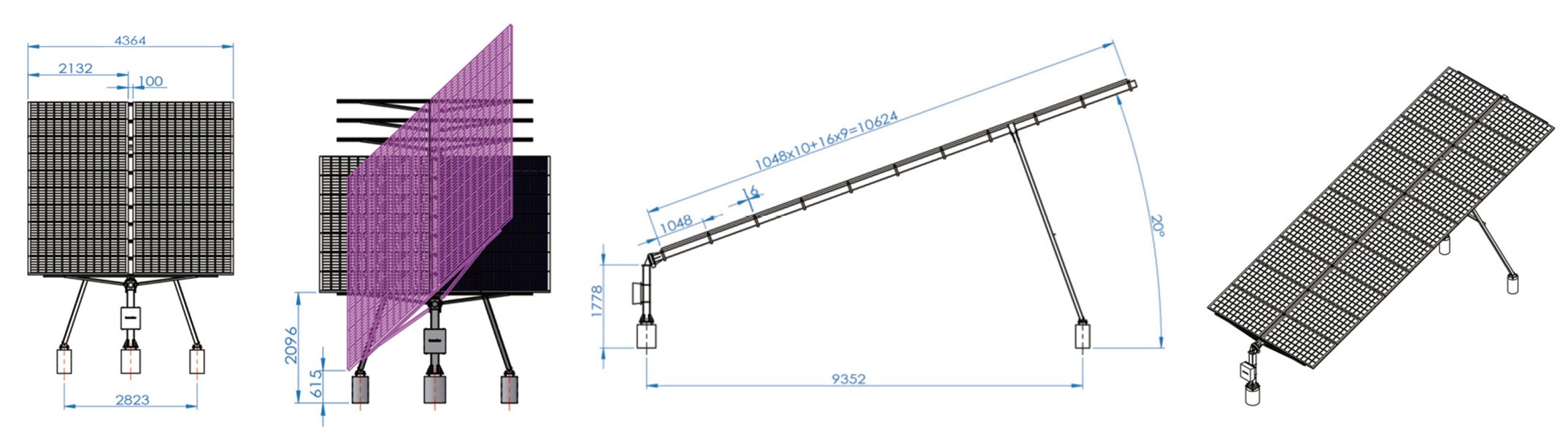

02 付属品回路図

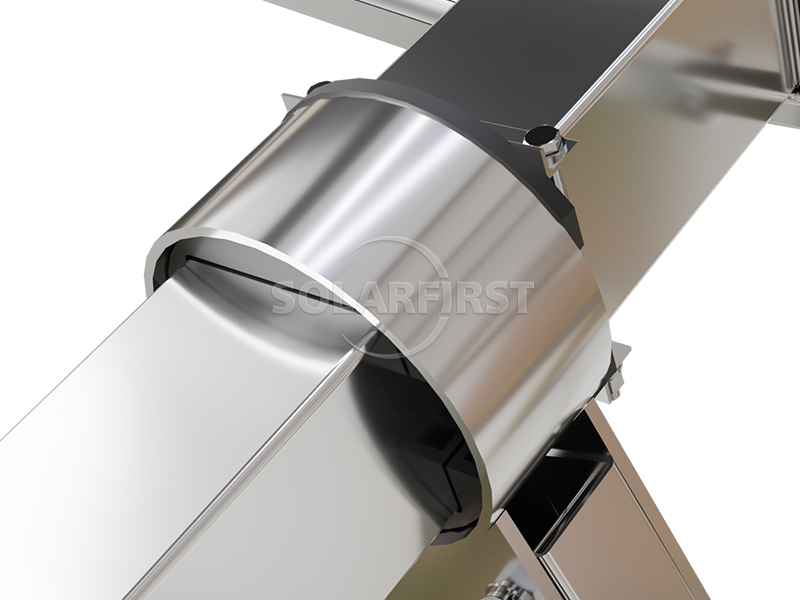

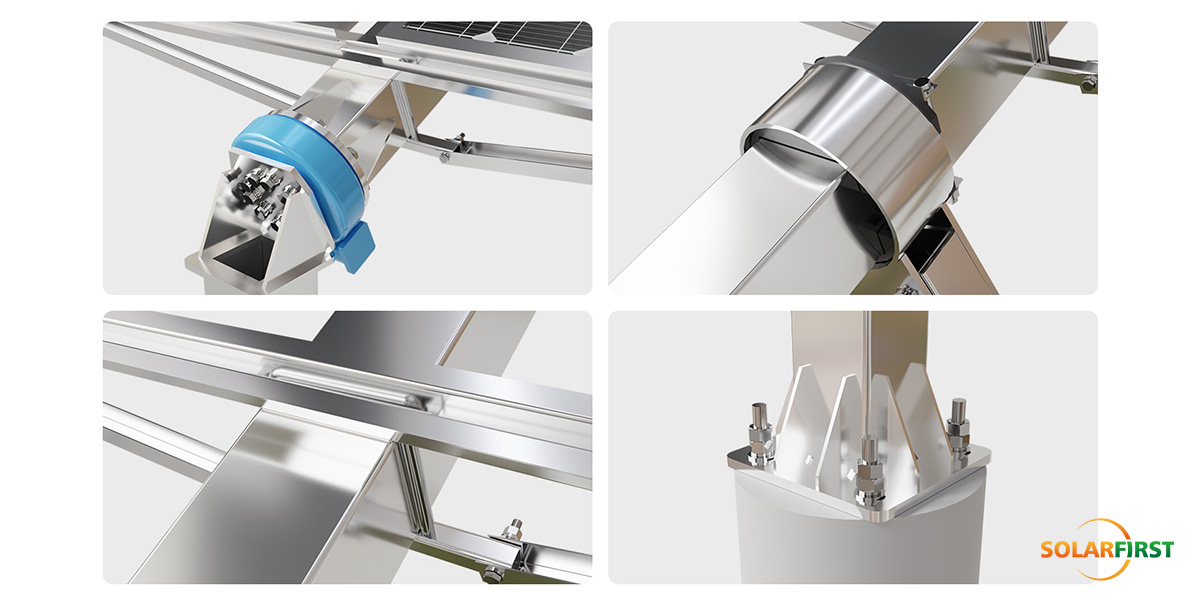

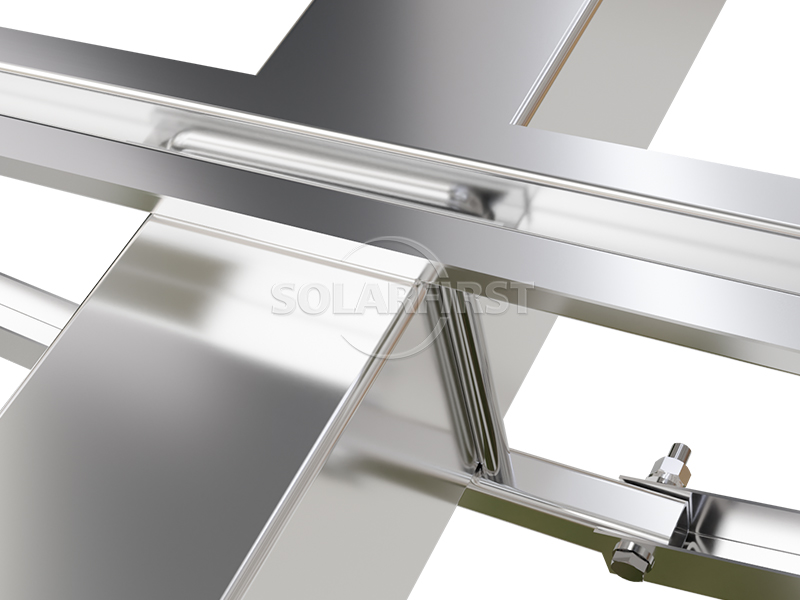

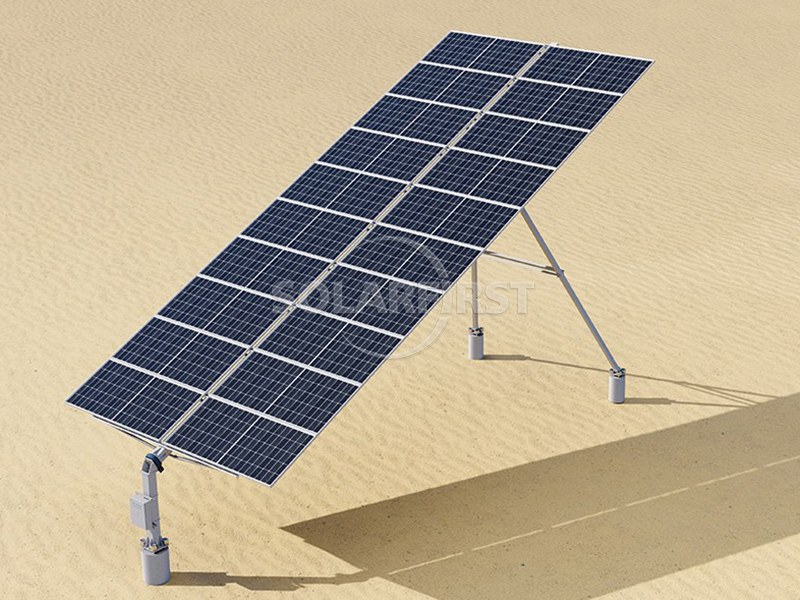

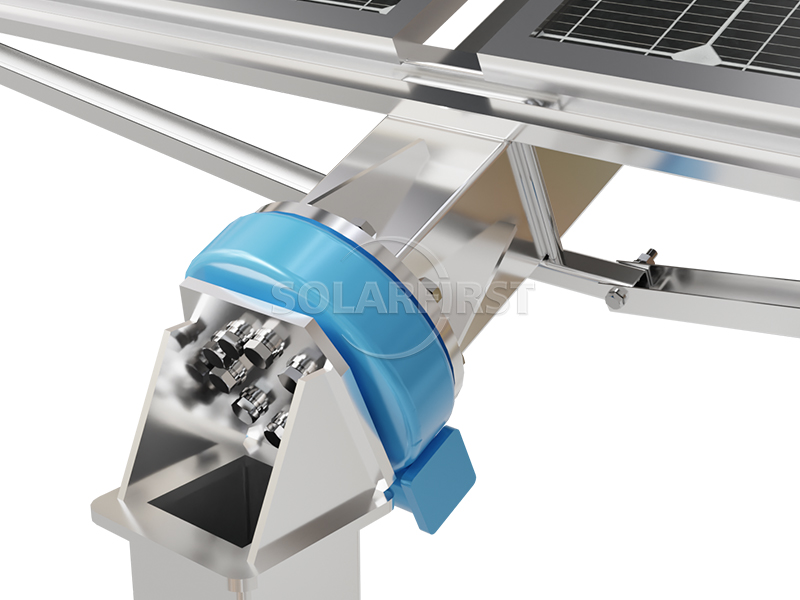

03 製品構成

04 コアエンジニアリングパラメータ

05 業界応用シナリオ

✔ 砂漠と辺境地：適用可能なシステム：単軸および二軸追跡システム

✔ 傾斜地や起伏のある地形：適用可能なシステム：傾斜単軸/適応型二軸システム

✔ 屋上太陽光発電とコミュニティ電力供給： 適用システム：軽荷重用フラットシングルアクスル/小型デュアルアクスルシステム

06 専門的な技術サービス

▶ スキーム設計と構造解析：

カスタマイズされた荷重計算レポート（風荷重/積雪荷重/地震力解析を含む）を提供します。

▶ 現地探査サポート：

エンジニアは、地質条件（地耐力/傾斜/腐食環境）の現地調査を実施します。

▶ インストールのトレーニングとガイダンス:

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

▶ 極限環境試験

• -40℃の低温衝撃をクリア

• 塩水噴霧腐食（3,000時間以上）

• 60m/s のハリケーンシミュレーションなどの過酷なテスト。

▶ 第三者認証

• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。

08 梱包と配送

国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

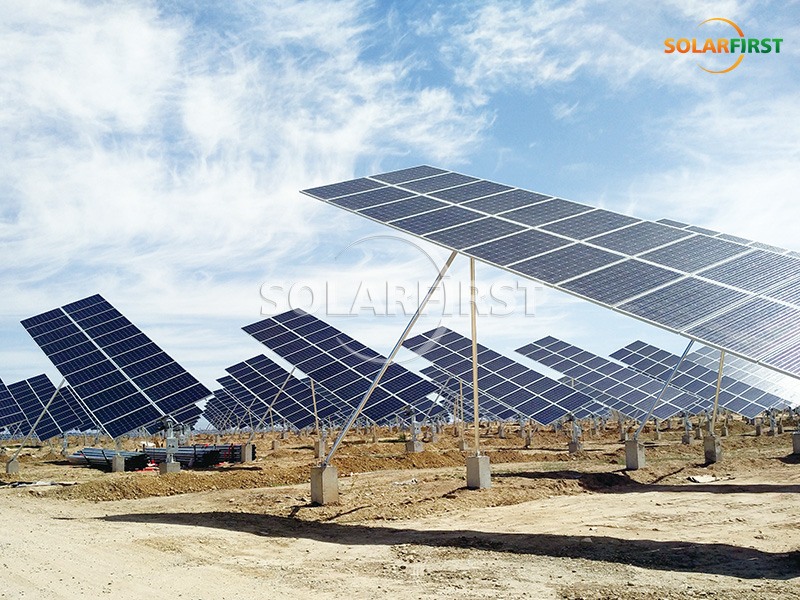

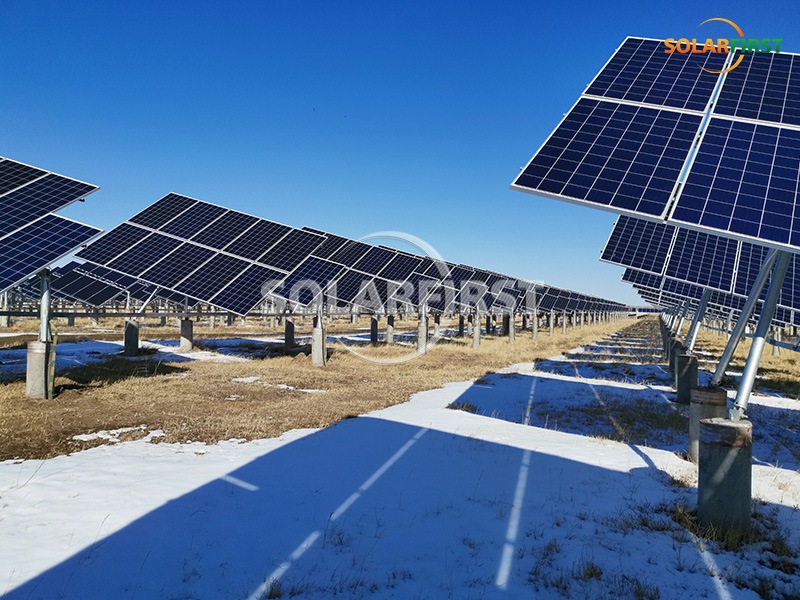

09 プロジェクト事例
