Horizo​​n Sシリーズ リンク型単軸ソーラートラッカーシステム

01 製品説明

Horizo​​n Sシリーズ リンク型単軸太陽光追尾システムは、太陽光パネルを一日中太陽の軌道に常に合わせ続けることで、発電量を最大化するように設計されています。大規模太陽光発電所や商業施設向けに設計されたこのシステムは、高出力、インテリジェントな追尾機能、そして堅牢な構造を組み合わせ、多様な地形や気象条件において優れた性能を発揮します。

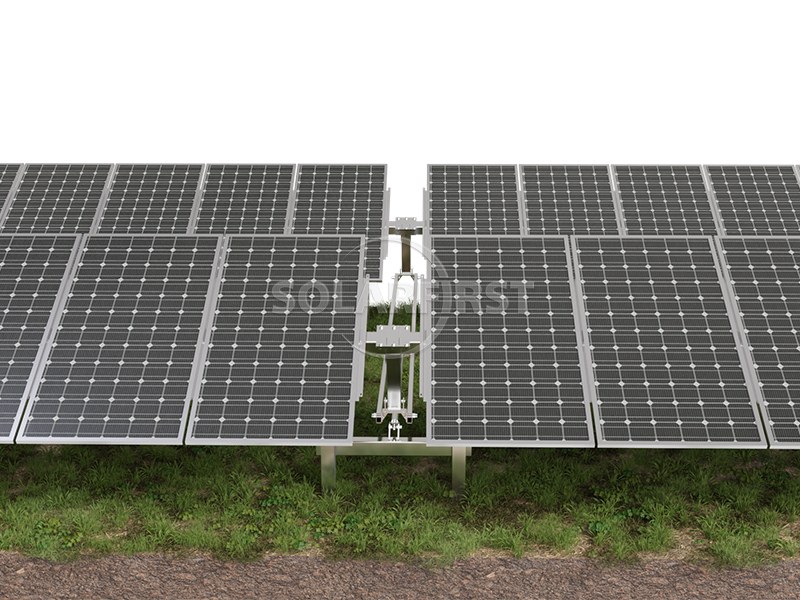

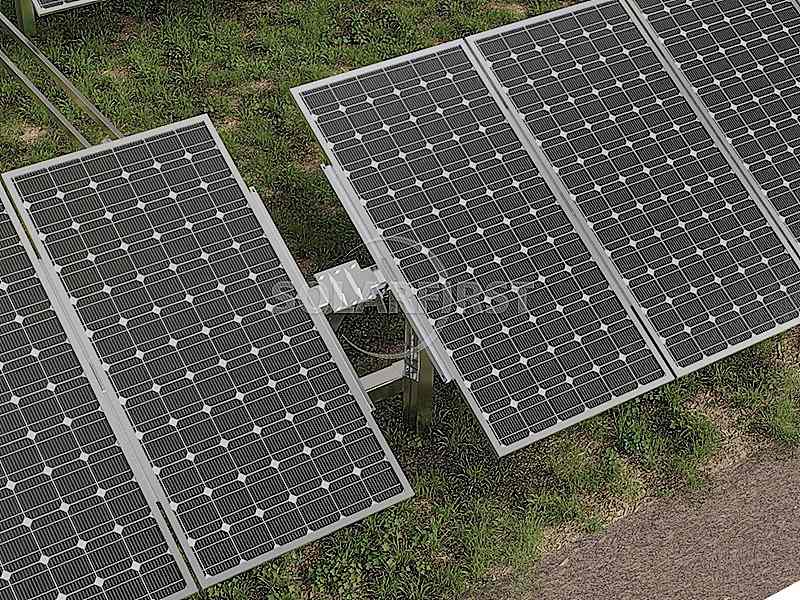

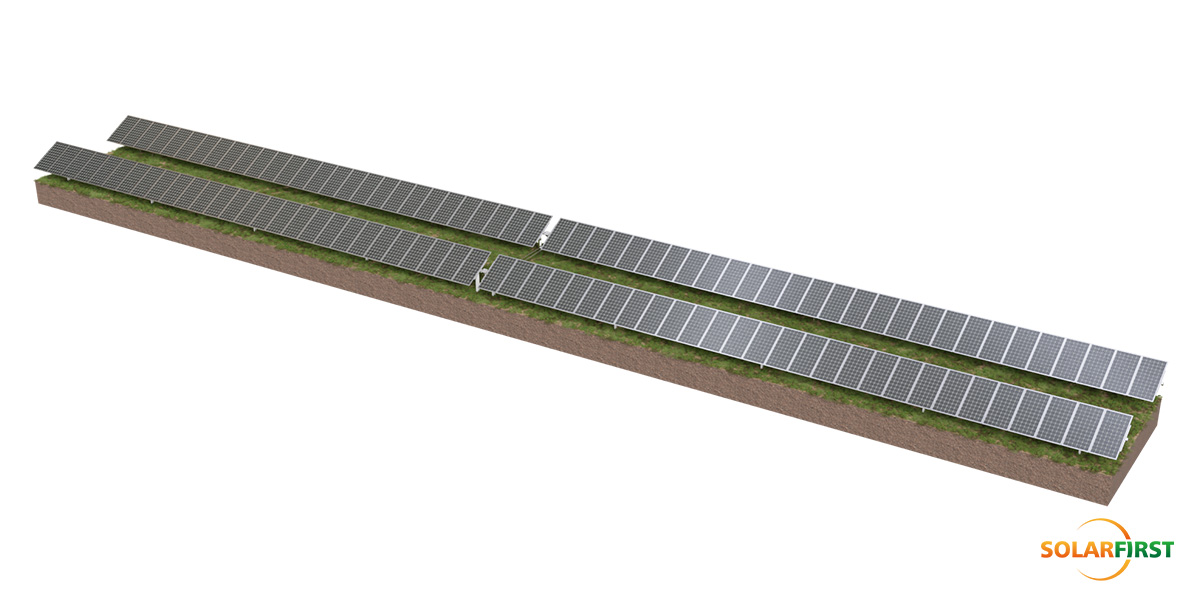

革新的な連動設計を採用した本トラッカーは、2台ごとに最大120枚のモジュール（4ストリング）をサポートし、スペース利用を最適化し、システム全体のコストを削減します。本トラッカーは182mm/210mmセルの太陽光モジュールに対応し、1000V/1500Vシステム構成で効率的に動作します。スマートトラッキング技術は、リアルタイムの地形と気象データに基づいて±50°の範囲で傾斜角を調整し、最適な発電量を確保します。

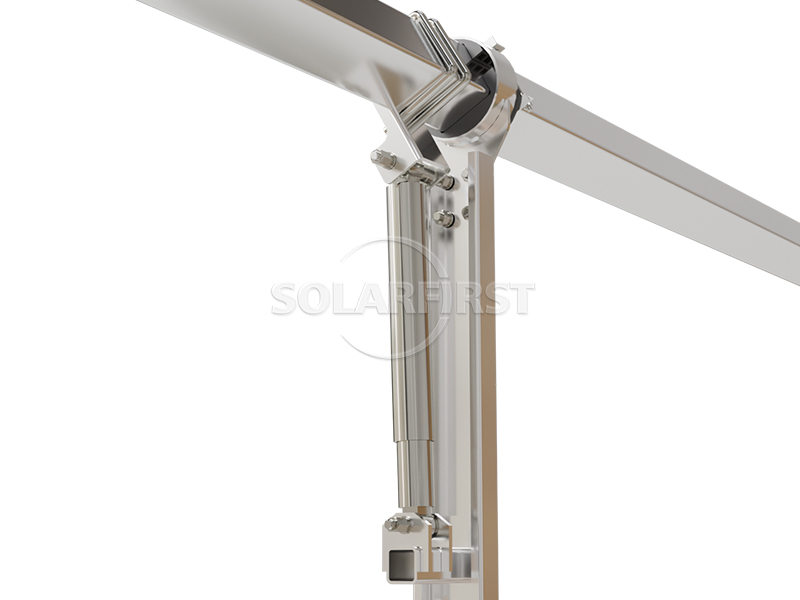

過酷な環境にも耐えられるよう設​​計されたこのシステムは、ダンパーを内蔵することで共振を最小限に抑え、安定性を高めています。また、独自の構造設計と厳格な風洞試験により、最大45m/sの風速にも耐えることができます。溶融亜鉛めっきまたはZn-Al-Mgめっき鋼板（平均めっき厚65μm以上）で構築されており、優れた耐食性と長期耐久性を備えています。このシステムは、PHC、場所打ち、鋼管杭など、複数の基礎タイプに対応しており、様々なプロジェクト現場に柔軟に対応します。

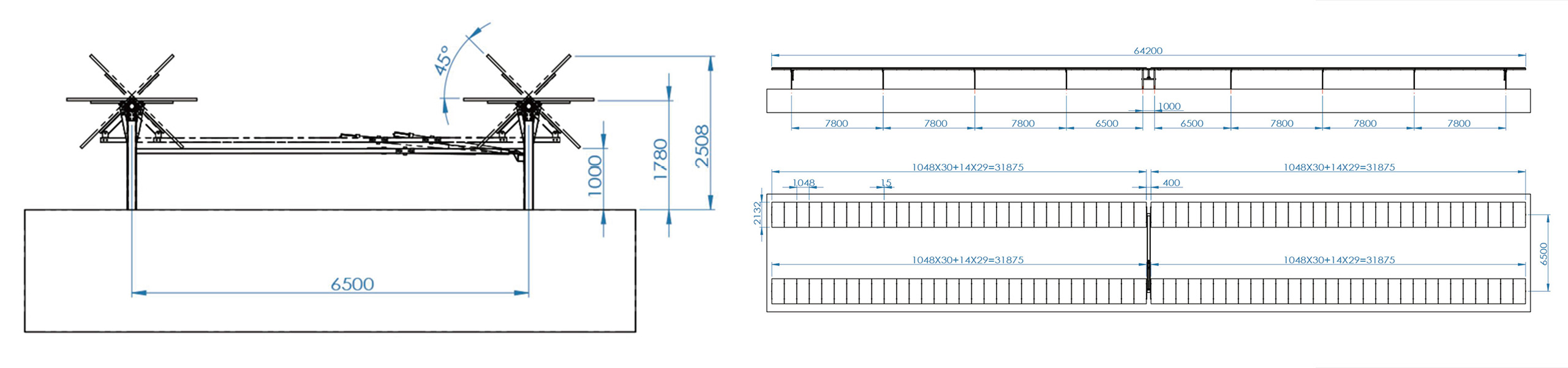

02 付属品回路図

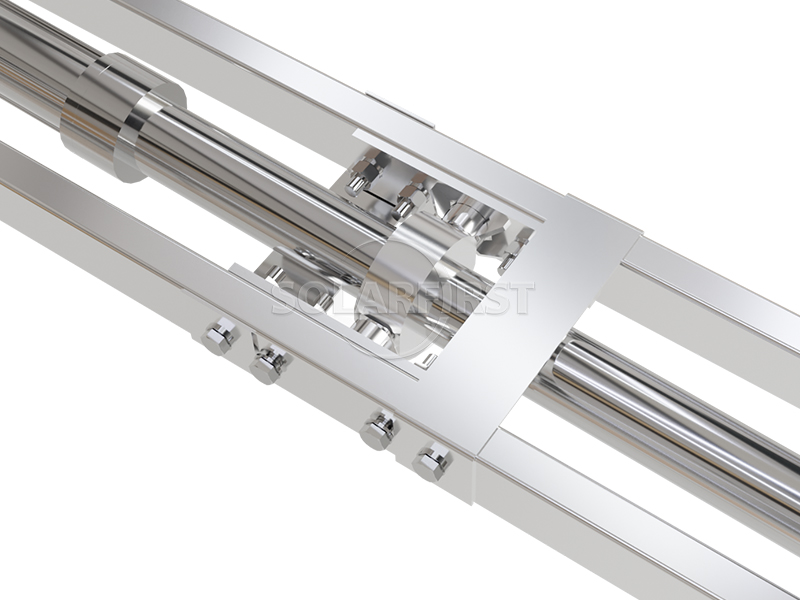

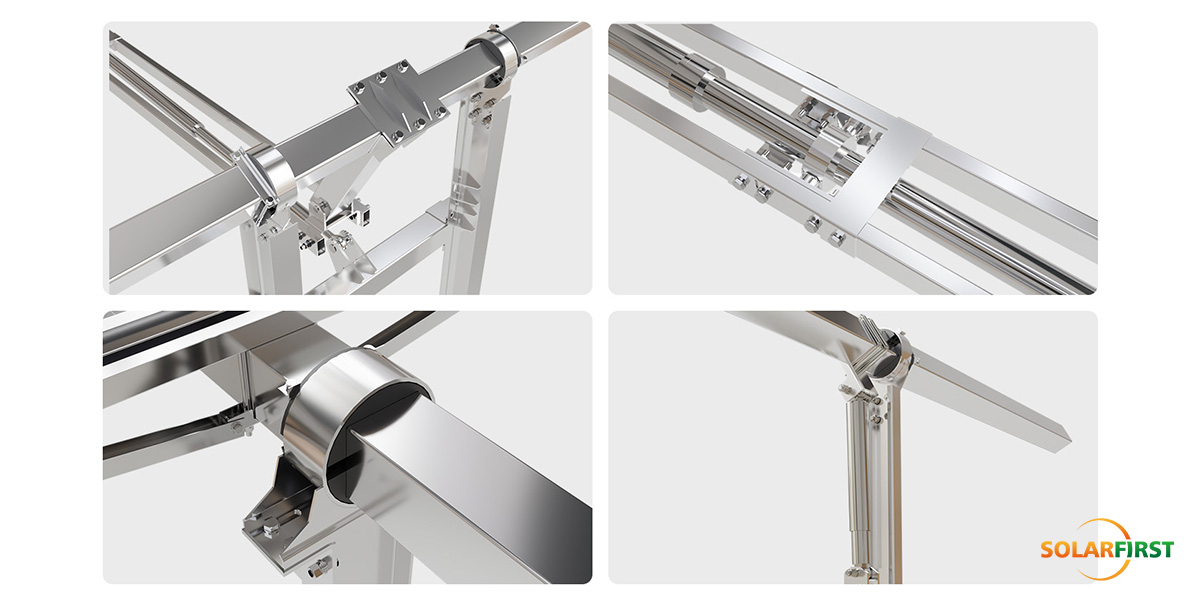

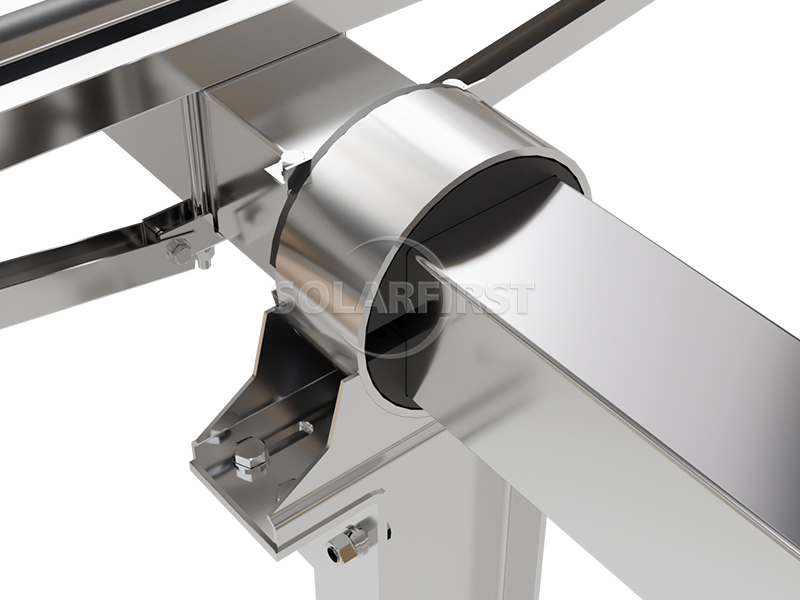

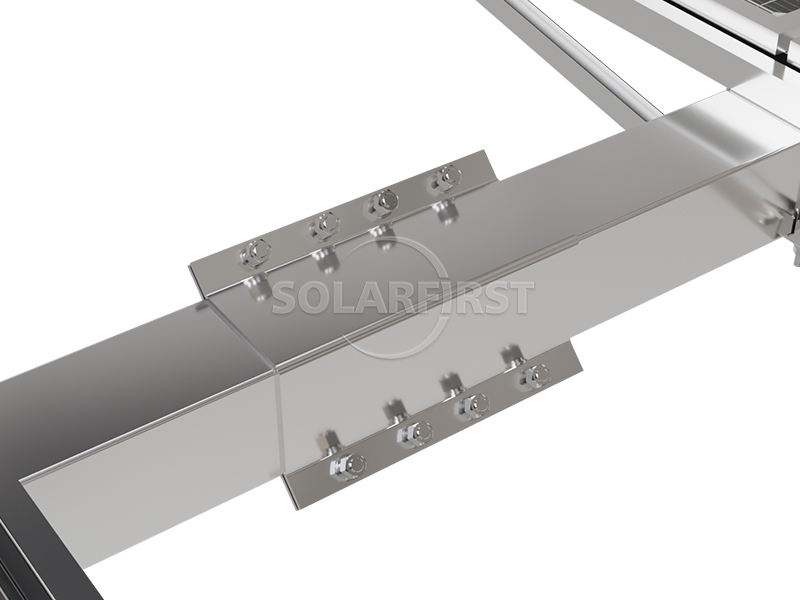

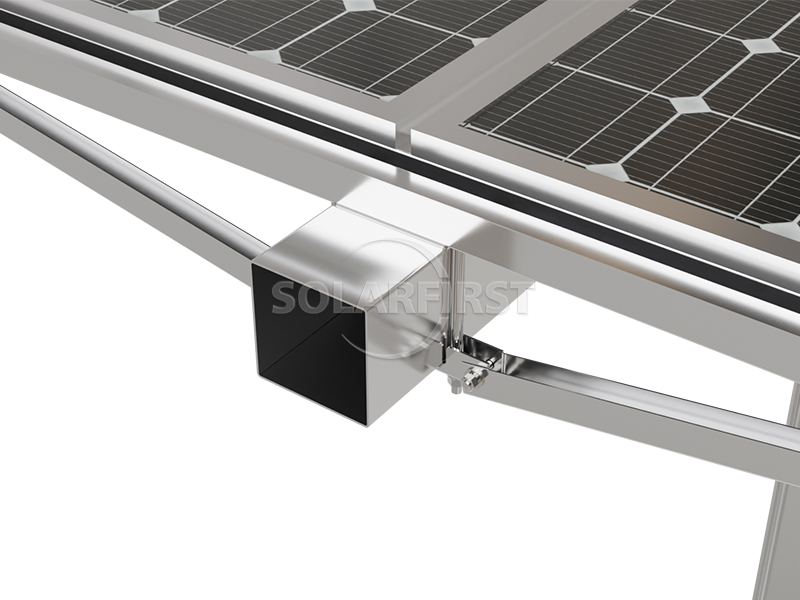

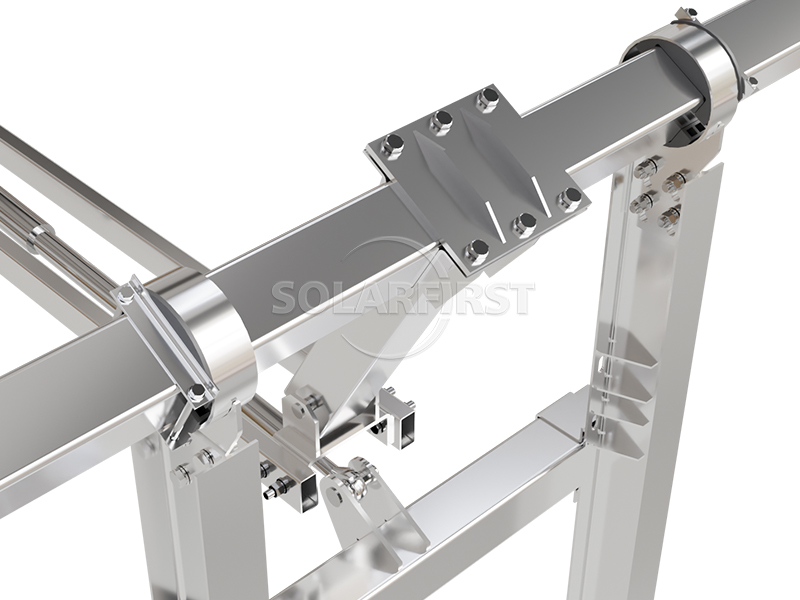

03 製品構成

04 コアエンジニアリングパラメータ

05 業界応用シナリオ

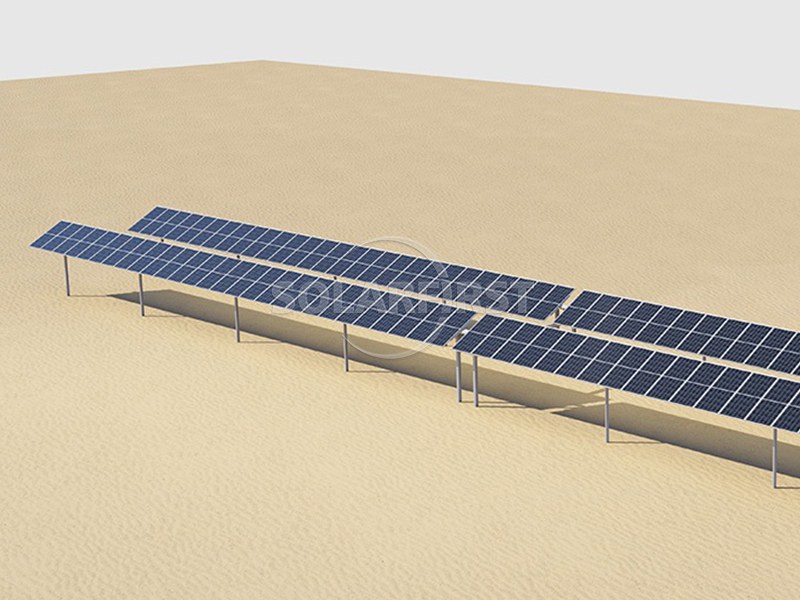

✔ 砂漠と辺境地：適用可能なシステム：単軸および二軸追跡システム

✔ 傾斜地や起伏のある地形：適用可能なシステム：傾斜単軸/適応型二軸システム

✔ 屋上太陽光発電とコミュニティ電力供給： 適用システム：軽荷重用フラットシングルアクスル/小型デュアルアクスルシステム

06 専門的な技術サービス

▶ スキーム設計と構造解析：

カスタマイズされた荷重計算レポート（風荷重/積雪荷重/地震力解析を含む）を提供します。

▶ 現地探査サポート：

エンジニアは、地質条件（地耐力/傾斜/腐食環境）の現地調査を実施します。

▶ インストールのトレーニングとガイダンス:

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

▶ 極限環境試験

• -40℃の低温衝撃をクリア

• 塩水噴霧腐食（3,000時間以上）

• 60m/s のハリケーンシミュレーションなどの過酷なテスト。

▶ 第三者認証

• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。

08 梱包と配送

国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

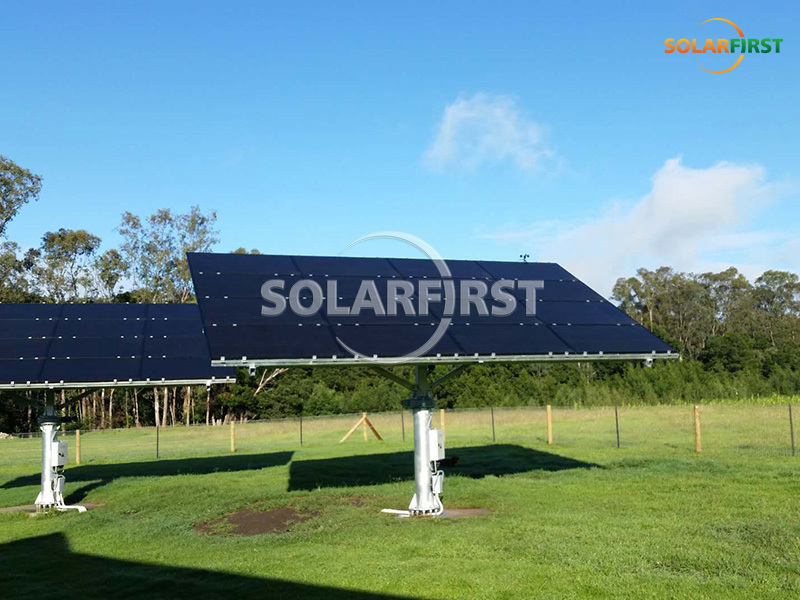

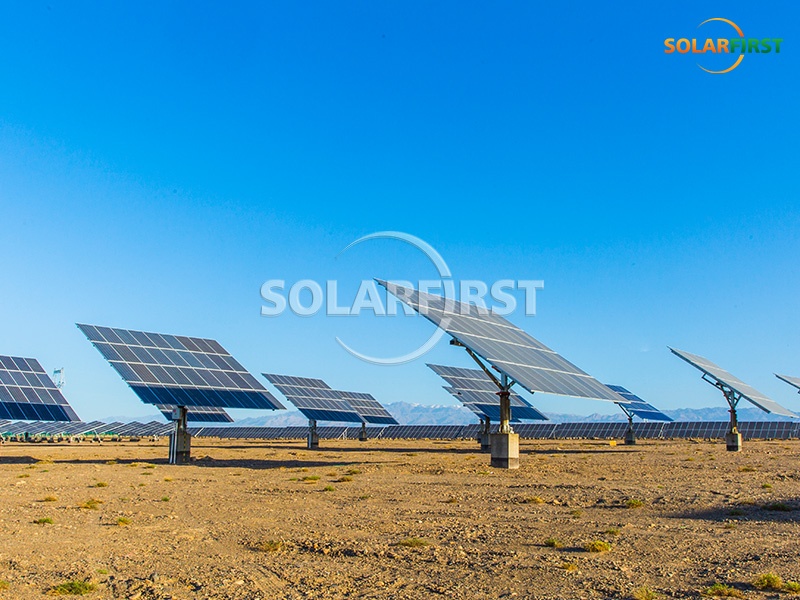

09 プロジェクト事例
