杭打ち式太陽光発電地上設置システム（傾斜地向け）

01 製品説明

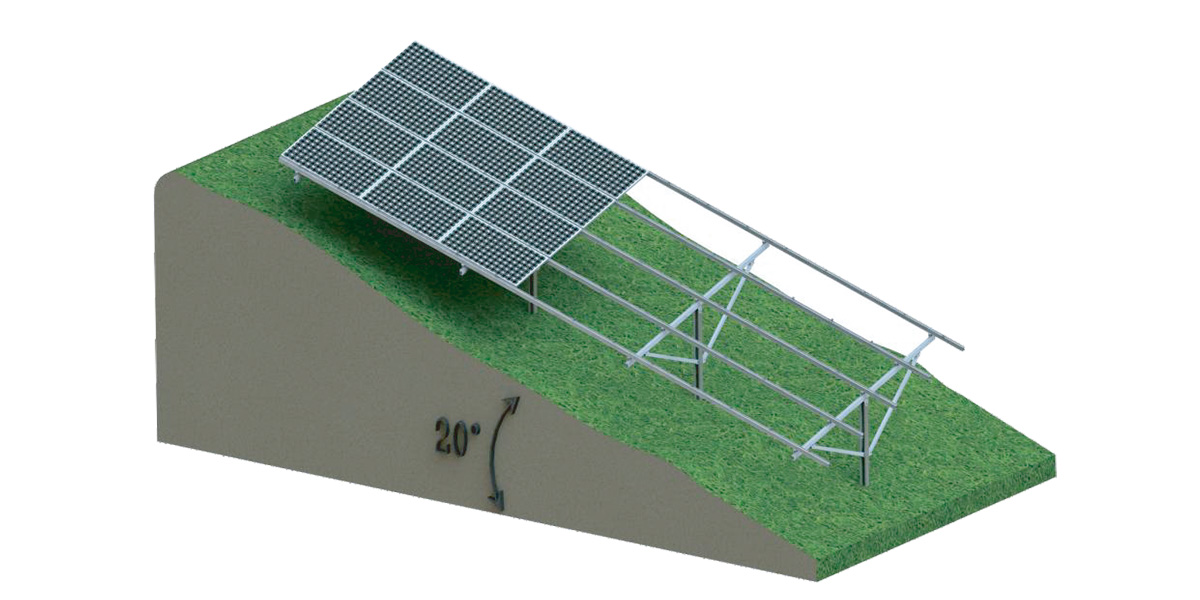

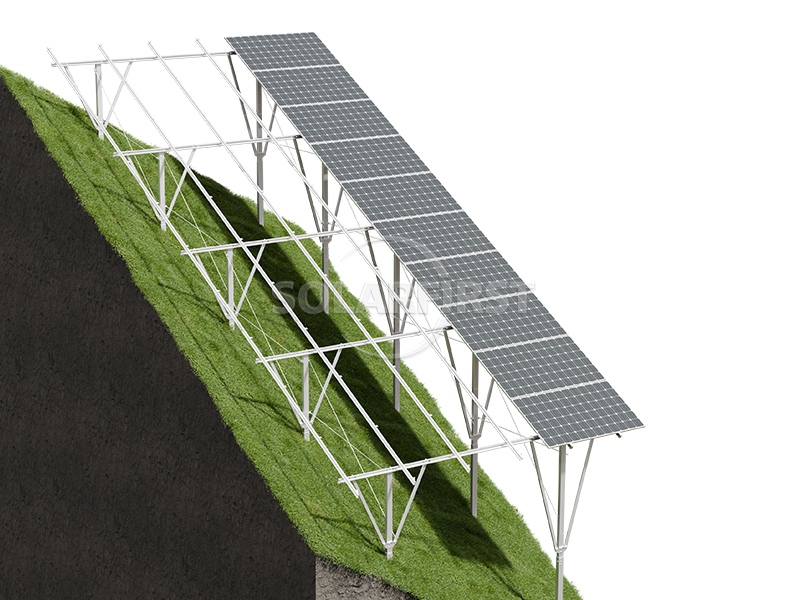

SFラミングパイル式地上設置型太陽光発電システムは、傾斜地での設置に特化して設計されており、大規模な商業用および公益事業用太陽光発電所にとって、費用対効果が高く、適応性に優れたソリューションです。そのラミングパイル基礎は、東西に傾斜した土地に対応できるよう特別に設計されており、発電量を最大化するために最適な南向きパネルの向きを確保します。最大風速60m/s、最大積雪荷重1.4kN/m²に対する高い耐性を備えたこの傾斜地設置型太陽光発電システムは、多様な環境下で高い信頼性と性能を発揮します。

特徴
◆傾斜地対応型突き固め杭基礎

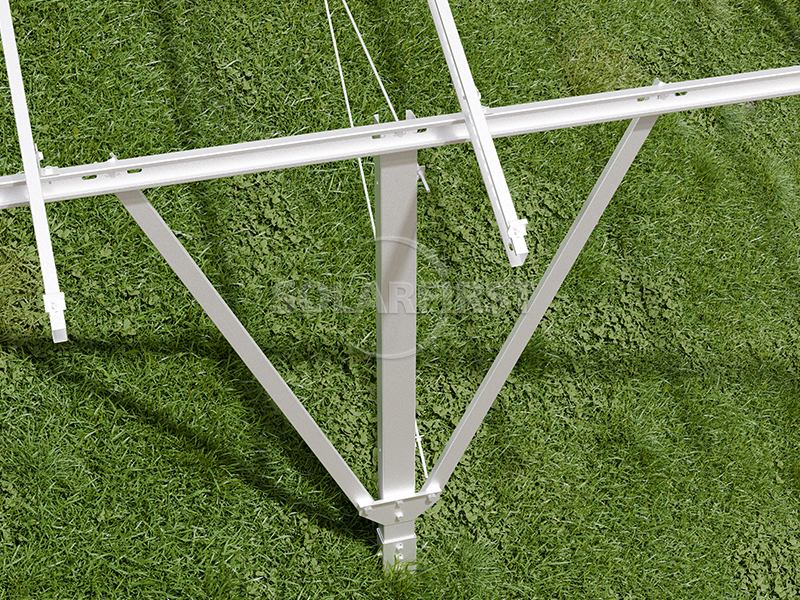

このシステムは、打ち込み杭を採用することで、大規模な掘削を必要とせずに、凹凸のある地形や傾斜地でも効率的に安定させることができます。特殊な調整可能なコネクタにより、ソーラーパネルを南向きに正確に配置できるため、複雑な地形でも発電量を向上させることができます。

◆ 機械サポートによる迅速な設置
杭打ち機（ラミングパイル）は、設置時の労力と時間を大幅に削減します。各杭を迅速に設置できるため、プロジェクトの工期短縮とコスト削減につながり、特に大規模な太陽光発電所にとって大きなメリットとなります。

◆構成変更可能で耐腐食性に優れた構造

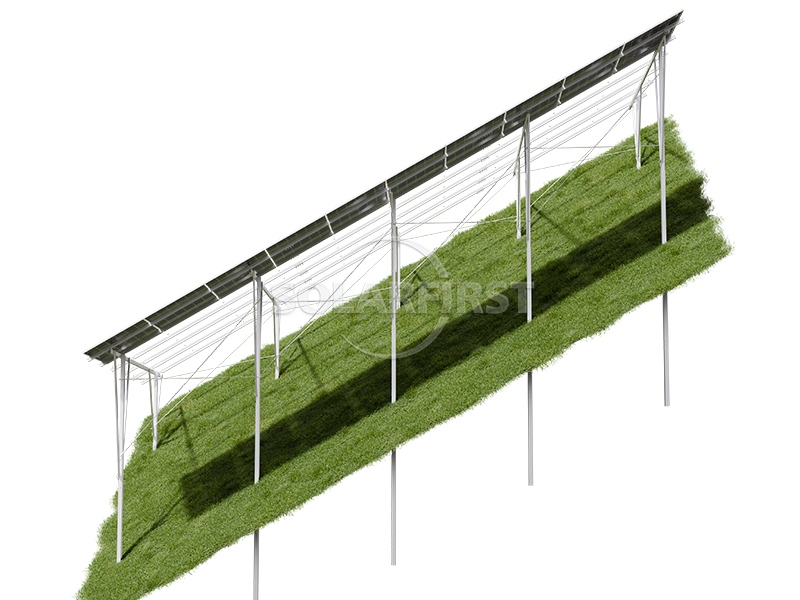

単杭式と二杭式の2種類が用意されているこのシステムは、溶融亜鉛めっき鋼、亜鉛・アルミニウム・マグネシウム合金めっき鋼、または陽極酸化アルミニウムを使用しており、長期にわたる耐久性と耐腐食性を確保しています。すべての構成部品は、GB、EN、ASCEなどの国際規格に適合しています。

◆柔軟性と安全性を考慮したプレエンジニアリング
あらかじめ設計された調整可能な取り付けポイントにより、設置時に微調整が可能となり、地形やモジュール配置のばらつきに対応できます。この傾斜地対応型太陽光発電システム架台は、構造的な柔軟性と、安全で信頼性の高い性能の両方を提供します。

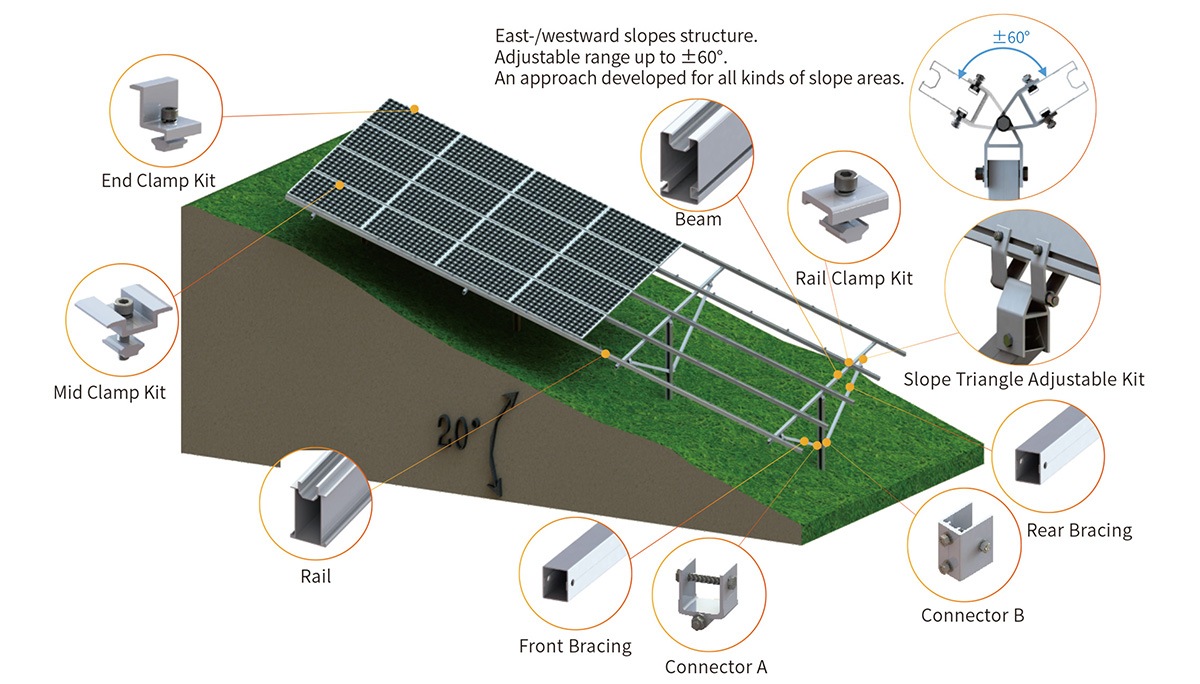

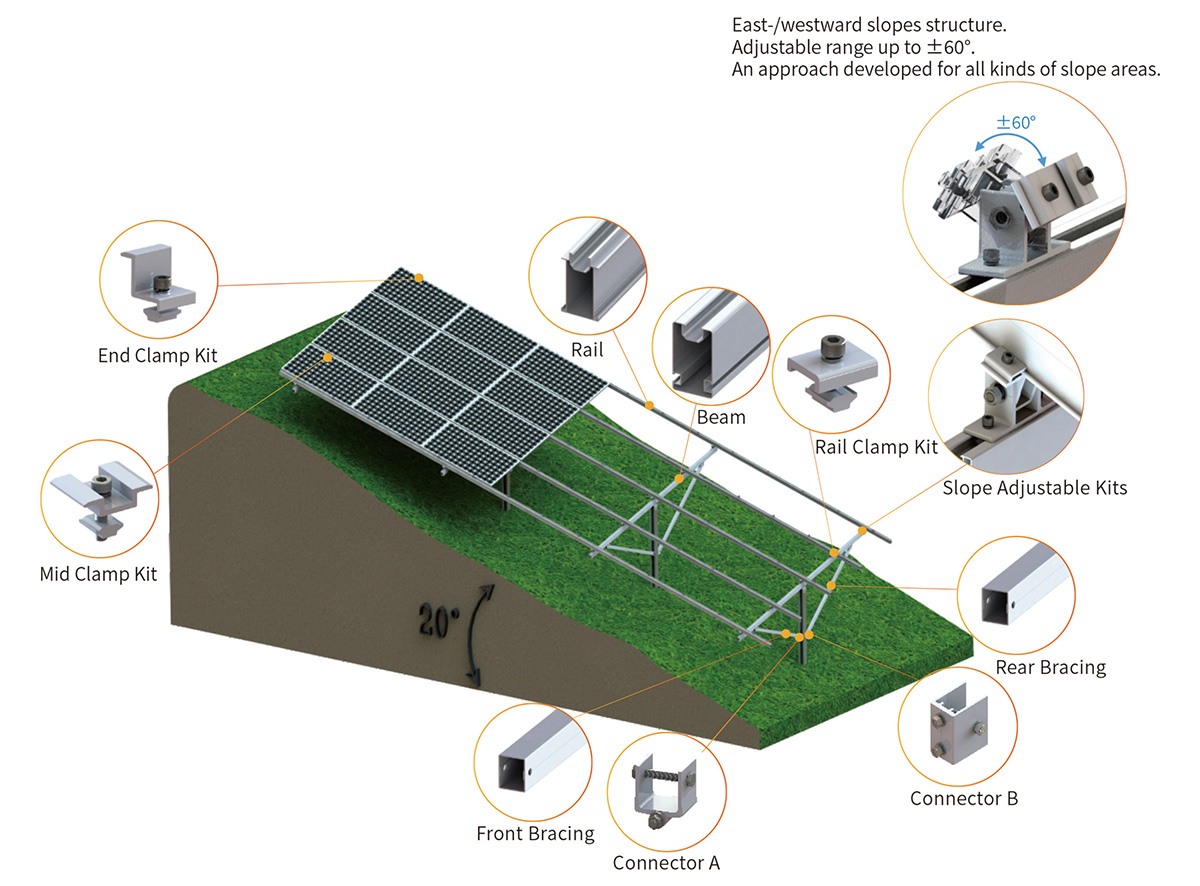

02 アクセサリ回路図

03 コアエンジニアリングパラメータ

04 産業応用シナリオ

✔ 山岳地帯／丘陵地帯の太陽光発電所

✔ 砂漠の不均一な地面にある発電所

✔ 大規模太陽光発電所

05 専門的な技術サービス

▶ ソリューション設計と構造解析：

カスタマイズされたソリューション図面、荷重計算レポート（風荷重／積雪荷重／地震力解析を含む）、または組立図を提供します。

▶現地調査：

技術者は、地元の土壌調査専門家とともに、現地で地盤状況の調査を実施する。

▶インストールに関するトレーニングとガイダンス：

安全かつ完全な設置を確実にするため、設置ビデオ、設置マニュアル、および現場での設置指導を提供します。

06 技術検証システム

施工におけるミスをゼロにするため、標準化された設置ビデオ、操作マニュアル、および現場での技術指導を提供します。

07 技術検証システム

▶ 極限環境試験

• -40℃の低温衝撃試験に合格

• 塩水噴霧腐食試験（3,000時間以上）

• 60m/sのハリケーンシミュレーションのような極限的な試験。

▶ 第三者認証

• 当社は、グローバルプロジェクトのコンプライアンスを確保するため、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料に関する認証証明書を保有しています。

07 パッケージと配送

国際標準の梱包。商品は中国の上海、寧波、天津、厦門、深圳の各港から発送されます。

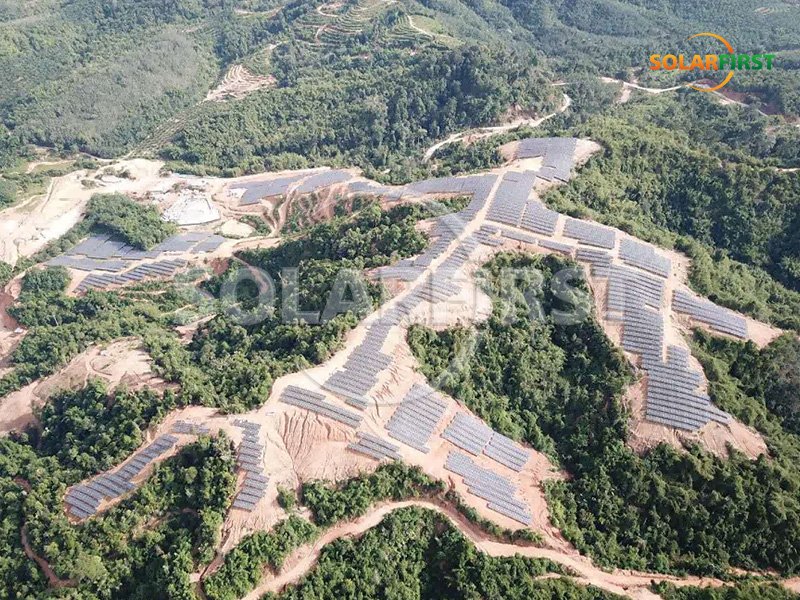

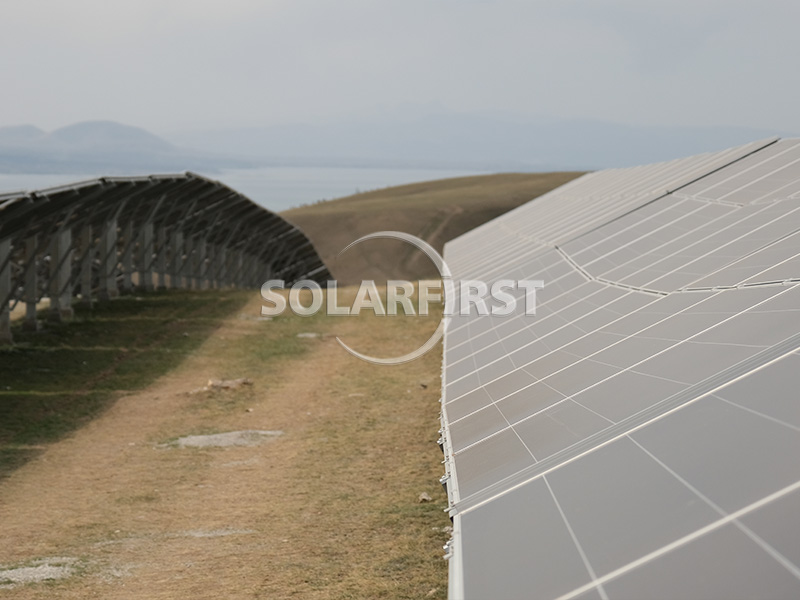

08 プロジェクト事例
