色/外観のオプション :
Natural silver（Colored according to customer requirements）認証 :
Anodized Aluminum 6005-T5材質と表面処理 :
CE, ISO 9001, SGS01 製品説明

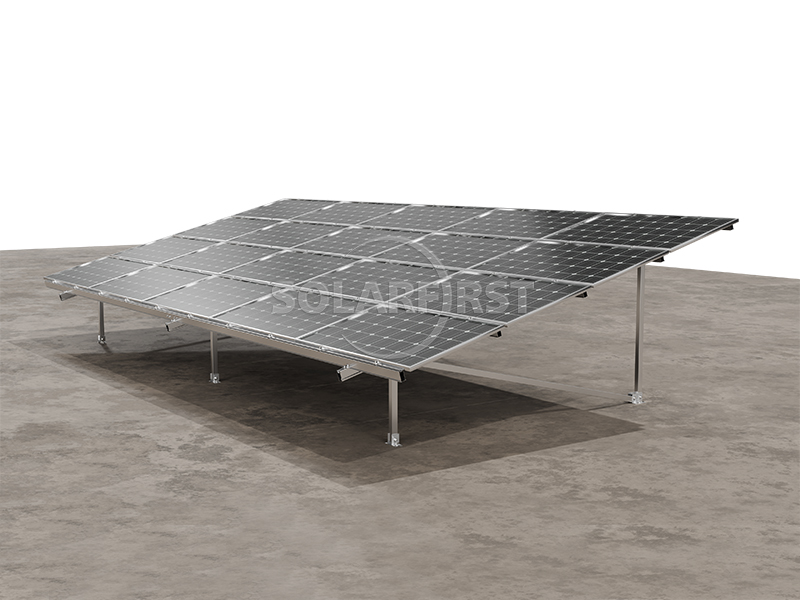

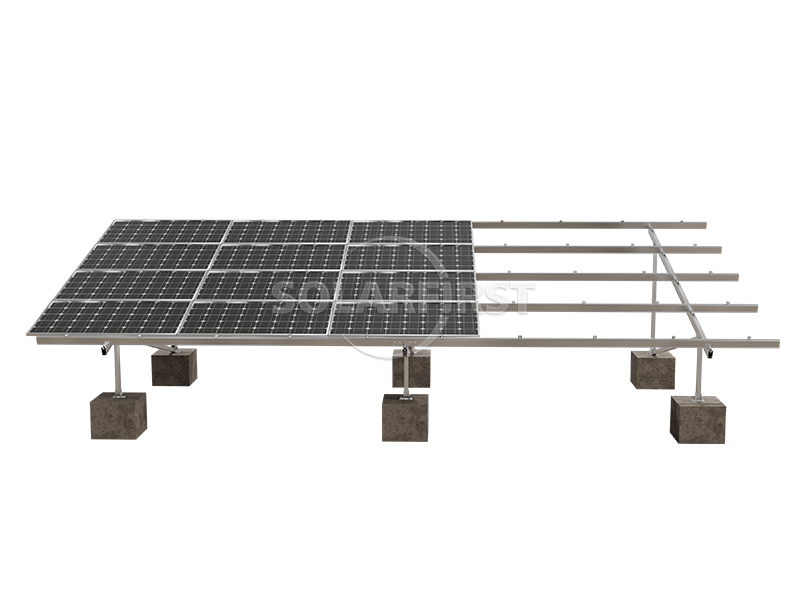

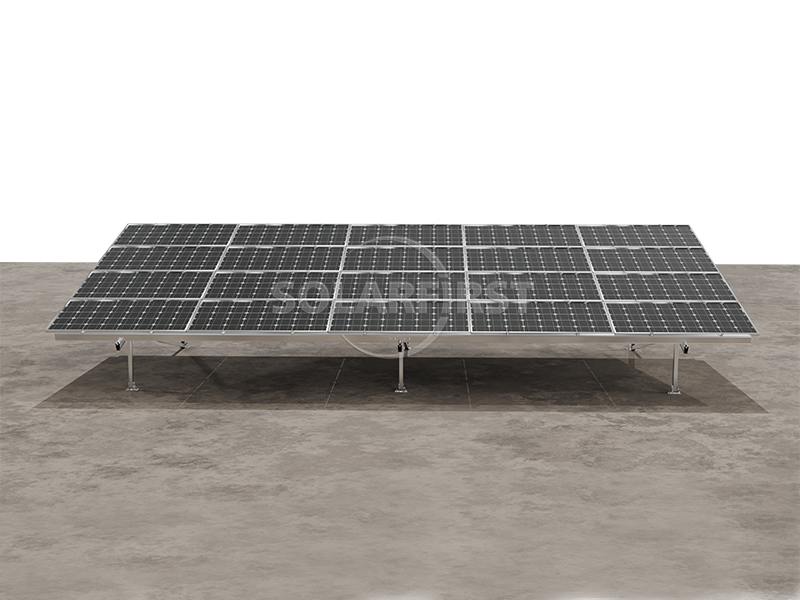

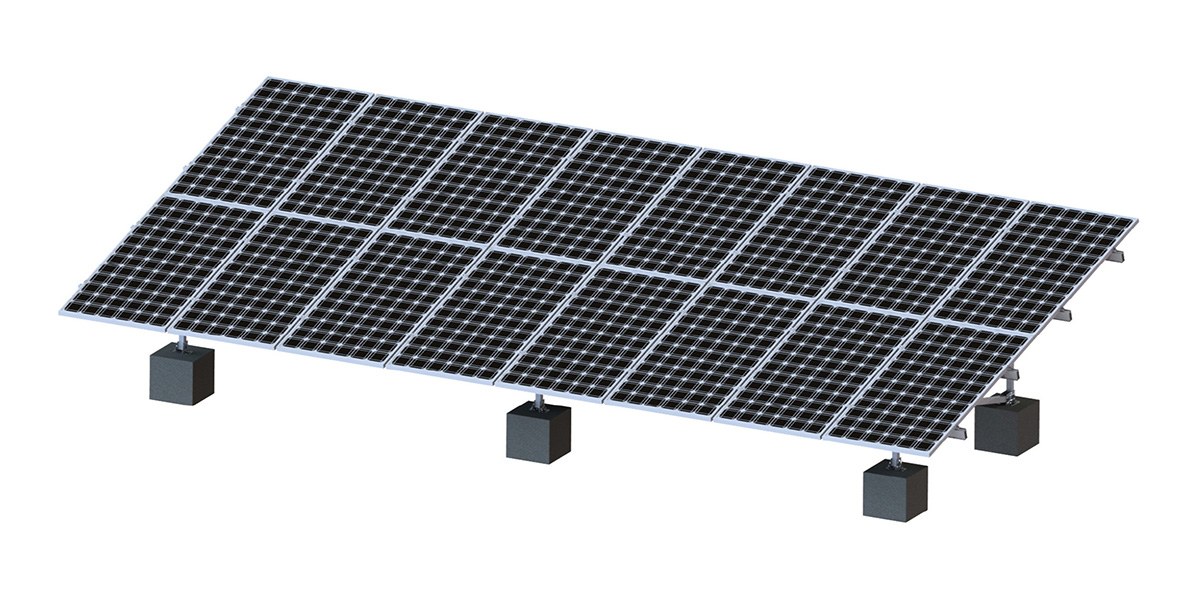

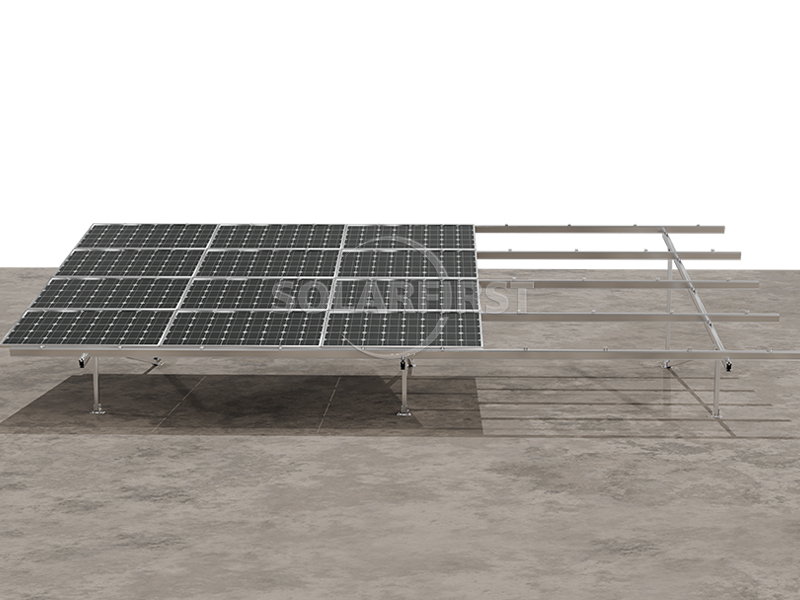

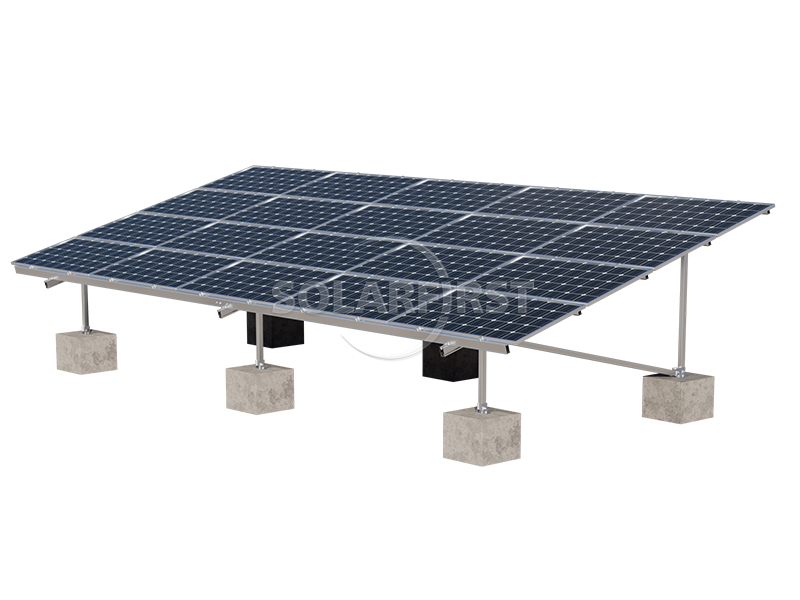

この太陽光発電モジュール架台システムは、アルミニウム合金6005と304ステンレス鋼を使用した、地上設置用の非常に耐腐食性の高い架台構造です。
梁と支持部材は、現場での作業時間を短縮するため、出荷前に工場で組み立て済みです。特殊なベースプレート設計により、高さと前後方向の調整範囲が広く、設置場所に合わせて柔軟に対応できます。
敷地条件や荷重要件に応じて、異なる構造形式が選択されます。

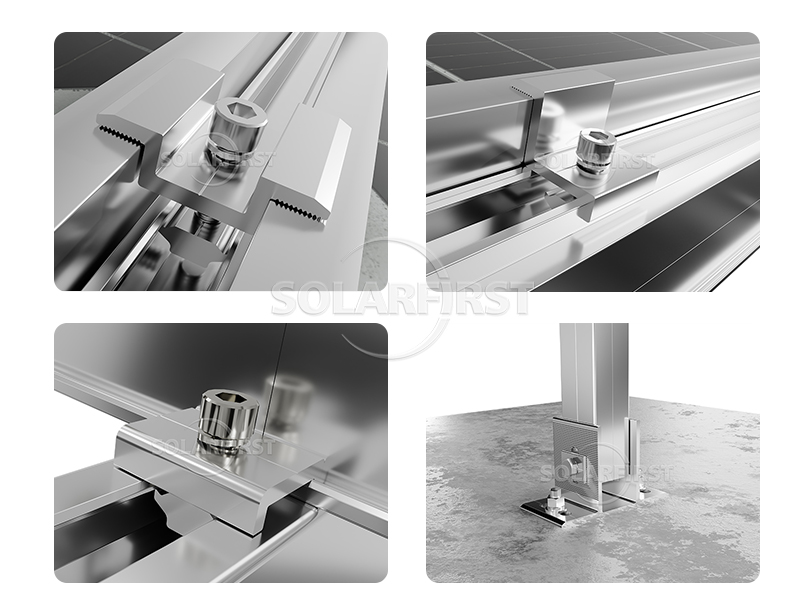

02 アクセサリ回路図

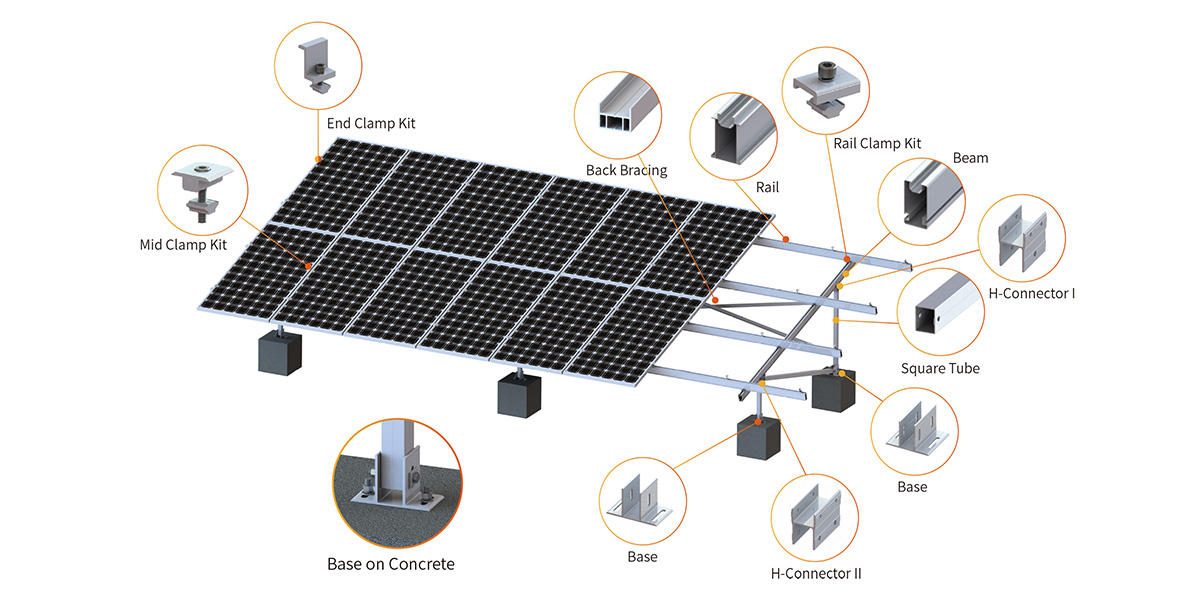

03 構造
04 コアエンジニアリングパラメータ
| 主要指標 | パラメータの詳細 |
| 適用可能な屋根 | 地面 |
| 風荷重 | 60メートル/秒 |
| 積雪荷重 | 1.4 kN/m² |
| 財団 | スクリュー杭／コンクリート |
| 主な素材 | GB50009-2012、EN1990:2002、ASCE7-05、AS/NZS1170、JIS C8955:2017、GB50429-2007 |
| 標準 | 陽極酸化アルミニウムAL6005-T5、溶融亜鉛めっき鋼、ステンレス鋼SUS304 |
| 保証 | 10年間保証 |
05 産業応用シナリオ
✔ 平野部／丘陵部に設置された地上設置型太陽光発電所
✔ 砂漠/干潟の太陽光発電所
✔ 大規模太陽光発電所
06 専門的な技術サービス
▶ ソリューション設計と構造解析：
カスタマイズされたソリューション図面、荷重計算レポート（風荷重／積雪荷重／地震力解析を含む）、または組立図を提供します。
▶現地調査：
技術者は、地元の土壌調査専門家とともに、現地で地盤状況の調査を実施する。
▶インストールに関するトレーニングとガイダンス：
安全かつ完全な設置を確実にするため、設置ビデオ、設置マニュアル、および現場での設置指導を提供します。
07 技術検証システム
施工におけるミスをゼロにするため、標準化された設置ビデオ、操作マニュアル、および現場での技術指導を提供します。
07 技術検証システム
▶ 極限環境試験
• -40℃の低温衝撃試験に合格
• 塩水噴霧腐食試験（3,000時間以上）
• 60m/sのハリケーンシミュレーションのような極限的な試験。
▶ 第三者認証
• 当社は、グローバルプロジェクトのコンプライアンスを確保するため、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料に関する認証証明書を保有しています。
08 パッケージと配送
国際標準の梱包。商品は中国の上海、寧波、天津、厦門、深圳の各港から発送されます。
09 プロジェクト事例

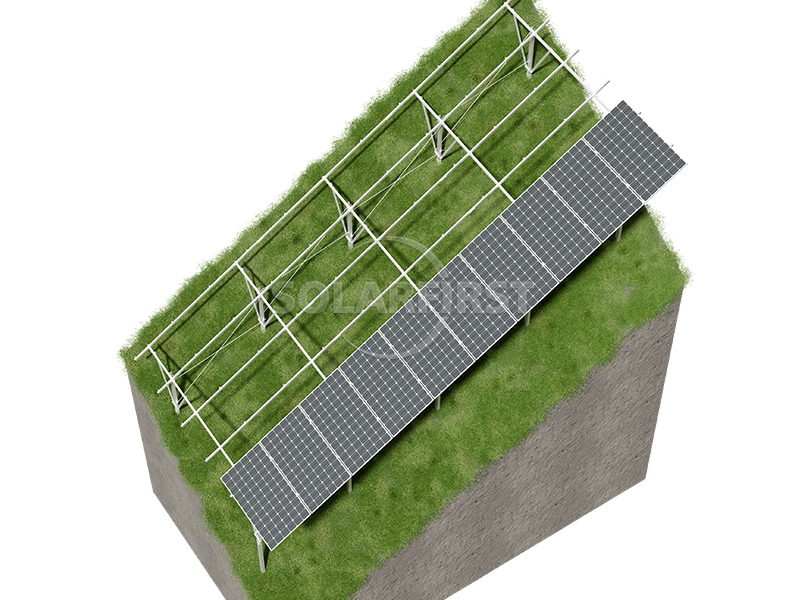

Solar First's ground-mounted solar system is an east-west adjustable, pre-assembled bracket solution designed for large commercial and utility ground-mounted solar installations. It utilizes a durable helical pile foundation, ensuring rapid deployment, robust structural support, and long-term corrosion resistance.
詳細
The Solar First Inward-Curved C-Shaped Steel Ground Mounting System is a high-performance solution designed for large-scale ground-mounted plants and projects on complex terrain.
詳細
