SF単層フレキシブルマウント構造

01 製品説明

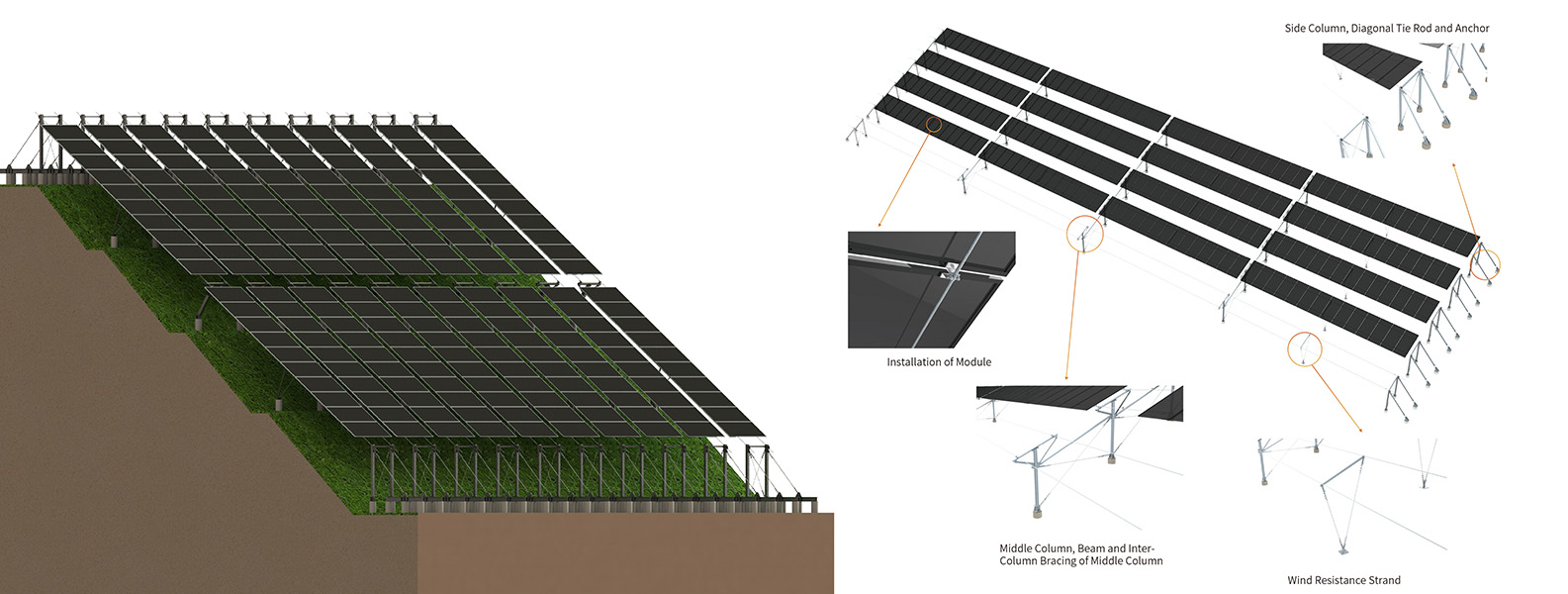

SF単層ケーブルフレキシブル支持システムは、プレテンションケーブル構造を採用し、単一径間20メートルの大径間レイアウトを実現し、6メートルの高架下を確保することで、農業と畜産の複合ニーズに対応します。固定支持構造と比較して、基礎使用量を20%、鋼材使用量を30%削減します。山岳地、砂漠、池などの複雑な地形にも完璧に適応し、国家規格GB50017-2017鋼構造認証を取得しています。

✅ 大スパンの経済的な設計

• シングルスパン15～20メートル（ハーフストリングコンポーネントレイアウト）6メートル以上の作業スペースマルチポイントドライブ設計により臨界風速が向上

• 45m/s制限風速認証（ASCE 7-10）

✅ 高いヘッドルーム複合利用

• 6メートル以上の作業スペース
• 農作物の栽培と畜産の同時実施を支援する

✅ 材料コストの最適化

• 鉄鋼使用量は30％削減されます（固定支持の場合、MWあたり約20トン）。
• 基礎コストの削減（PHC杭・場所打ち杭）

✅ 全地形適応性

• 山、丘、砂漠、池、不規則な地形
• 斜面適応性：傾斜角≤30°

02 付属品回路図

03 製品構成

04 コアエンジニアリングパラメータ

05 業界応用シナリオ

✔ 貯水池/養魚池の表面太陽光発電

✔ 複合斜面発電所

✔ 鉱山復元エリア

✔ 下水処理場

06 専門的な技術サービス

▶ スキーム設計と構造解析：

カスタマイズされた荷重計算レポート（風荷重/積雪荷重/地震力解析を含む）を提供します。

▶ 現地探査サポート：

エンジニアは、地質条件（地耐力/傾斜/腐食環境）の現地調査を実施します。

▶ インストールのトレーニングとガイダンス:

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

標準化された設置ビデオ、操作マニュアル、現場での技術指導を提供し、建設時のエラーをゼロにします。

07 技術検証システム

▶ 極限環境試験

• -40℃の低温衝撃をクリア

• 塩水噴霧腐食（3,000時間以上）

• 60m/s のハリケーンシミュレーションなどの過酷なテスト。

▶ 第三者認証

• 当社は、TUV、SGSなどの機関が発行する風圧、積雪圧、耐震性、材料認証証明書を保持しており、世界的なプロジェクトのコンプライアンスを確保しています。

08 梱包と配送

国際標準梱包。商品は中国の上海、寧波、天津、厦門、深センの港から発送されます。

09 プロジェクト事例
